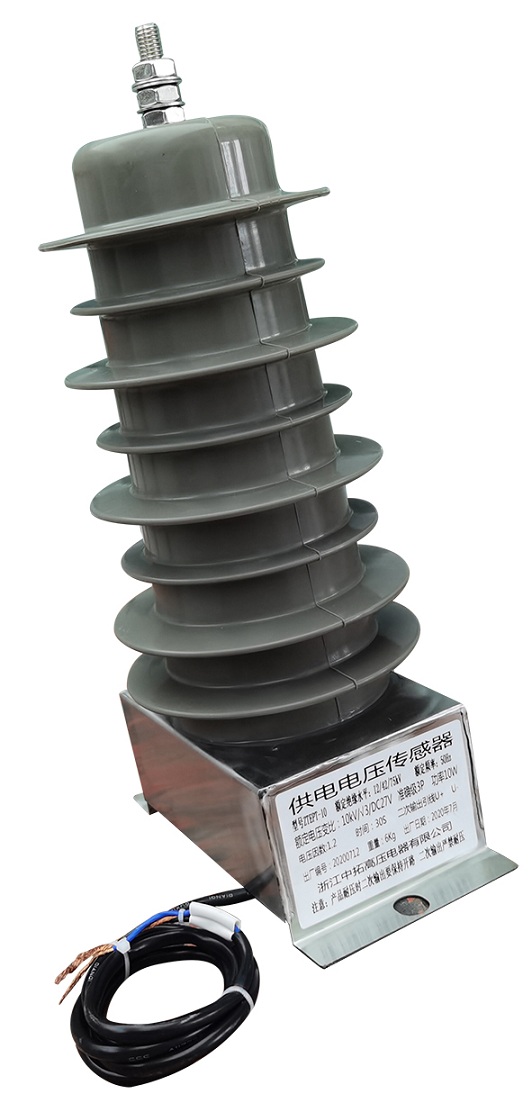

ZTEPT-10 电子式电压互感器为一种 10kV 新型充电用的电子式电压互感器。该互感器主要为智能终端进行充电用，广泛应用于各配电系统中。
1、 直接输出小电压信号，简化了系统结构，减少了误差源，提高了整个系统的稳定性，输出信号可以是交直流。
2、 不含铁心，不会饱和，频率范围宽，测量范围大，线性度好，抗干扰
能力强。
3、 电压输出端二次短路时不会产生过电流，也不会产生铁磁谐振，根除了电力系统中的重大故障隐患，保障了人员和设备的安全。
三、使用条件
1、环境温度：-40OC～+70 OC
2、日平均温差：≤40OC
3、海拔高度：≤3000 米
4、风压风速：≤700Pa(风速34m/S)
四主要技术参数
|
序号 |
名称 |
单位 |
数据 |
备注 |
|
1 |
工作电压 |
kV |
10 |
|
|
2 |
额定一次电压 |
kV |
10/√3 |
|
|
3 |
额定频率 |
Hz |
50 |
|
|
4 |
额定二次输出 |
V |
DC27 |
直流 |
|
5 |
精度等级 |
|
3P |
|
|
6 |
容量 |
W |
≥18 |
|
|
7 |
局部放电量 |
Pc |
≤20 |
|
|
8 |
1min 工频耐受电压 |
kV |
42 |
|
|
9 |
雷电冲击耐受电压（峰值） |
kV |
75 |
|
|
10 |
污秽等级 |
|
Ⅳ |
|
五、安装、使用、存储
安装、调试前应仔细阅读本说明书，了解本产品的结构、特点、性能后再进行，工作中必须考虑相应的保护和预防措施！
1、传感器在运输与装卸时不准翻动、倒置，需采取防震措施。
2、开箱后应检查传感器表面有无损坏，产品铭牌、合格证是否与实物相符。
3、传感器耐压时，底座要可靠接地，输出引线悬空即可，严禁短路。
4、安装中要对传感器接地线进行有效接地。
5、传感器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。
