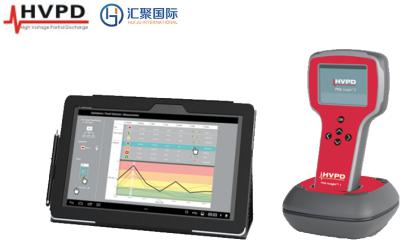

PDS Insight2是英国HVPD公司，在其原有产品PDSI的基础上开发的最新手持式局放测试设备。PDS Insight是一台具有资产管理功能OLPD Manager? app的手持式在线局部放电测试设备。HVPD公司近30年的在线局放测试经验与安卓平板电脑结合，创造出的测试设备。PDS Insight2可以测量局放峰值水平和局放活跃度，这两个参数在一起可以很好地反映出电力电缆、开关柜以及其他的铠装电站的绝缘劣化程度。全部的测试数据将存储在手持式设备中，也能够通过蓝牙“同步”传送到局放在线测量管理器，可进一步分析、标记和趋势评估，生成报告。
PDS Insight2不仅可以测量数据，且可以通过光信号、磁场信号进行内同步，显示所测量局放的直方图、PRPD图谱、PRPD 3D图谱、计数柱状图等图谱，可以通过相位同步精准地分析所测信号是否为真正的局放信号，以及严重程度。
1、产品定位
手持式局放检测仪PDS Insight2(PDSI2) 用于在线快速检测电力电缆、变压器、发电机、高压开关、开关柜等中高压电力设备内部和外部的局放现象，并判断高压设备绝缘状况，预防供电事故发生，为进行下一步的测试作出判定。
2、功能特点
1） 提供具有在线局放资产管理应用程序的10.1英寸安卓平板电脑；
2） 包含三种传感器：AA、TEV、HFCT；
3） 检测铠装电站中局放引起的电磁辐射（TEV），电缆及其配件中局放产生的脉冲电流（HFCT），以及气体绝缘开关柜和其他电站所引起的超声波辐射（AA）；
4） 对50/60Hz频率电源周期的局放水平、局放脉冲数量和累积的局放活动进行结合测量；
5） 使用内置条形码扫描器扫描附着点（POA）的条形码标签可进行快速且可重复的测试；
6） 该设备具有3.5英寸彩色LCD显示屏进行数据显示；
7） 标配品牌静噪的噪声消除耳机，可很好地确保侦听噪声环境下空间声学的局放活动。（用于侦听噪声环境下空间声学的局放活动）；
8） 具有充电、数据下载和功能检查的扩展坞；
9） 随时的数据存储可以满足方便快速的测试要求并且可以通过蓝牙与平板电脑进行通讯，传递测试数据分析以便分析、标定和确定趋势；
10） 9种语言可选：英文、中文、法文、德文、波兰语、葡萄牙语、俄语、韩语和西班牙语；
3、产品优点
1) 易于使用，重量轻、便于携带；
2) 在安卓平板上通过使用OLPD Manager应用程序可建立测试记录，并可重复测试和查看趋势；
3) 快速的从中压和高压测试数据中进行OLPD筛选；
4) 根据初期中高压的绝缘故障提供一个早期预报，确保中高压网络的安全可靠运行；
5) 全部数据可通过蓝牙同步的在手持式设备和平板电脑间进行传输；
6) 利用彩色显示屏可以实时查看5秒钟记录的局放值随时间的变化情况；
7) 通过使用可选购的户外性抛物线接收器（检测户外高压开关站的电晕和沿面放电情况）和户内声学探头（在中压开关柜缝隙处检测声学活动）
5、技术参数
|
TEV 传感器 |
电源 |
|||
|
测量范围（峰值） |
0 – 70 dBmV |
内置电池 |
锂离子, 3.7 V, 4.5 Ah |
|
|
测量范围（累积活动量） |
0 –350,000 mV/cycle |
测试工作时间 |
大约8小时 |
|
|
频率响应 |
5 – 60 MHz |
充电时间（从无电） |
大约4小时 |
|
|
分辨率 |
1 dB |
电池充电器 |
||
|
精确度 |
±1 dB |
输入 (Vin) |
90 –264 V, AC, 50/60Hz, max: 0.5A |
|
|
HFCT传感器 |
输出 (Vout) |
5 V DC (USB 1x 1A, 1x 2A) |
||
|
测量范围(HFCT100/50, Ztr=3.9) |
200 pC – 100 nC |
适用地区 |
中国、英国、欧洲、澳洲、美国 |
|
|
测量范围（累积活动量） |
200–20,000 nC/cycle |
使用温度范围 |
0 oC to 40 oC |
|
|
频率响应(-3 dB) |
100 kHz – 20 MHz |
湿度 |
10 – 90 % RH 无冷凝 |
|
|
分辨率 |
1 dB |
10.1”安卓平板电脑 |
||
|
精确度 |
±1 dB |
处理器 |
强大的4核1.6GHz处理器 |
|
|
AA传感器 |
显示 |
10.1”LED背光WXGA (1280x800)高清IPS显示 |
||
|
测量范围 |
0 – 70 dBμV |
|||
|
中心频率 |
40 kHz |
相机 |
200万像素后置相机和120万像素前置相机，720p视频记录功能 |
|
|
分辨率 |
1 dB |
|||
|
精确度 |
±1 dB |
RAM内存卡 |
1GB |
|
|
增益级 |
1 |
存储卡 |
8GB |
|
|
硬件 |
充电/PC连接 |
迷你USB |
||
|
外壳 |
树脂ABS/TPE |
通讯 |
蓝牙，Wi-Fi (WLAN802.11 b/g/n) |
|
|
显示屏 |
3.5” 320x240 65k 彩色 LCD |
管理器及应用 |
||
|
控制 |
5按键型薄膜按键 |
功能性 |
与主机蓝牙同步， 关联电站/电缆的POA条形码，测试时储存电站/电缆的详细资料，及测试站点的测量图片。 |
|
|
I/O接口 |
BNC (HFCT),LEMO (外部 AA), 迷你USB (充电), 3.5mm 接口 (耳机) |
|||
|
结果显示 |
局放幅值图，趋势图，综述表 |
|||
|
操作环境 |
|
报告格式 |
Microsoft® Excel® |
|
|
防护等级 |
IP 65 (附件接口封闭) IP 55 (附件连接时) |
声学噪声消除耳机 |
||
|
电池寿命 |
AAA 电池大约35 小时 (平均值) |
|||
|
|
|
尺寸规格 |
||
|
温度 |
-20 oC to +50 oC |
尺寸 |
手持式主机:227x122x75(mm);便携包: 310x355x245(mm) |
|
|
湿度 |
0 – 90 % RH 无冷凝 |
重量 |
手持式主机: 0.56 kg;全部设备含便携包: 4.9 kg |
|
