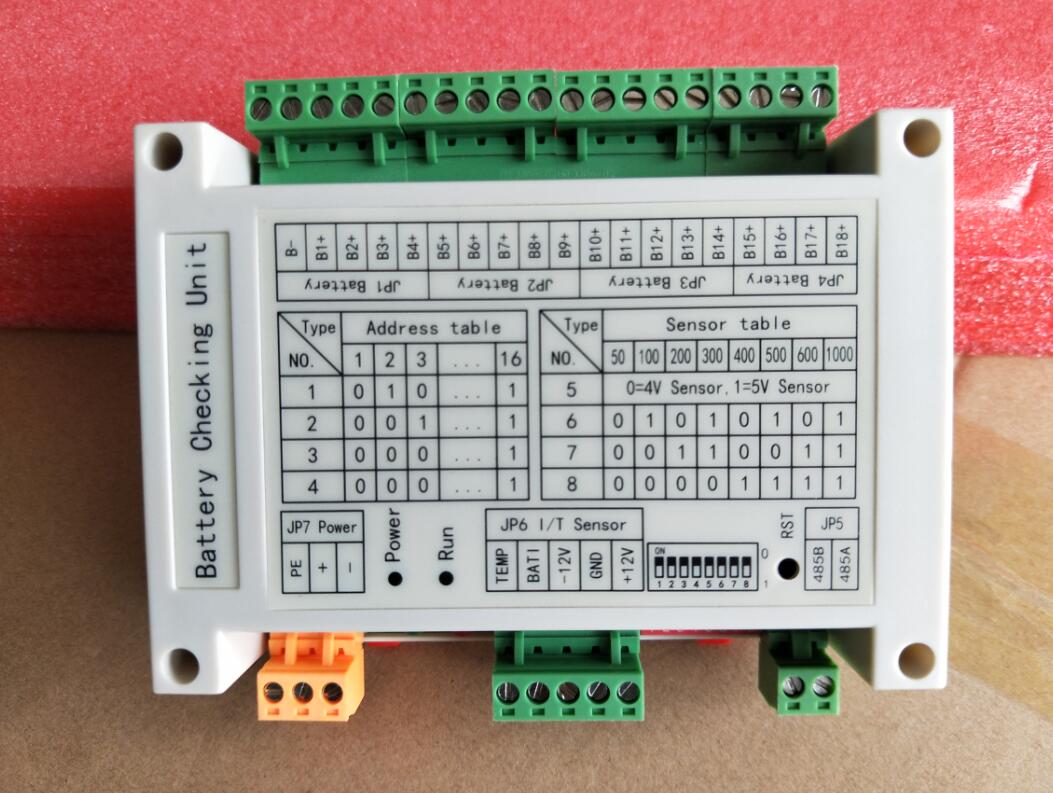

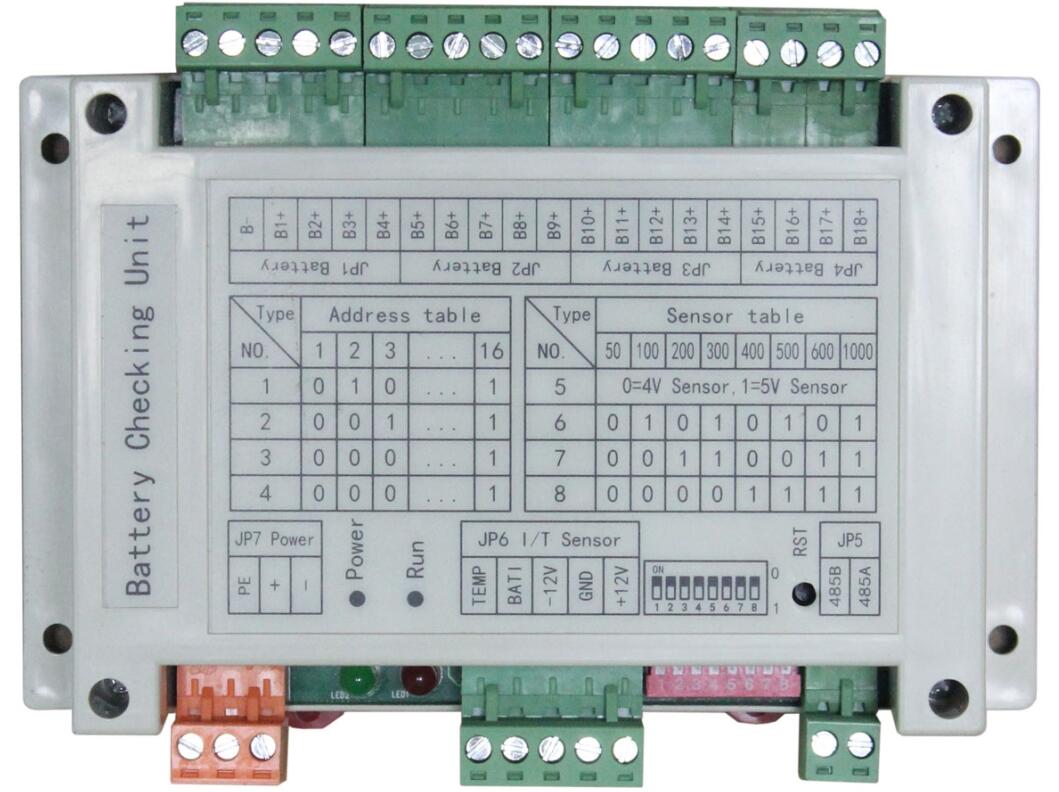

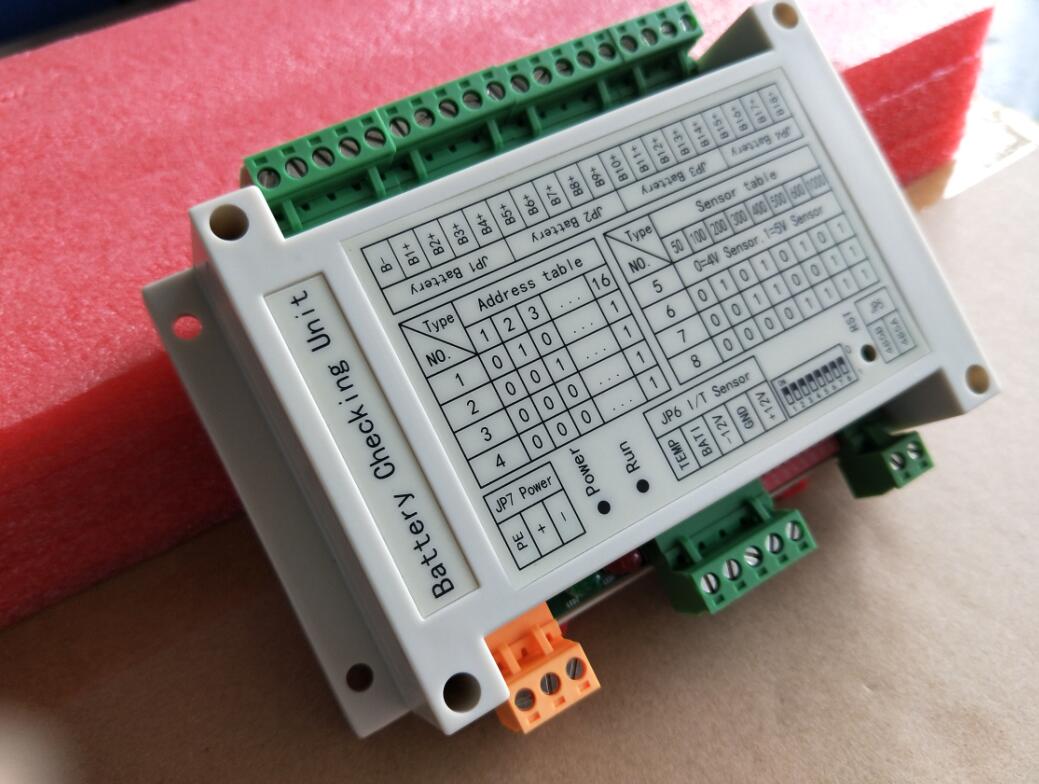

KM-BS18电池巡检单元主要应用于直流操作电源系统！
直流操作电源系统组成
高频开关电源模块目前有5A、l0A和20A三种,根据负载要求和蓄电池容量的不同,可以由多台模块按照N+l备份原则并联组成几十到几百安的直流操作电源系统。图l是直流操作电源系统的原理框图，这是一种单母线接线方式,模块输出和直流母线、蓄电池组并联,平时蓄电池处于全浮充状态。对于控制、动力母线分别设置的直流操作电源系统,有两种接线方式：一种是所有模块的输出与电池组和动力母线并联，在动力母线和控制母线之间设置自动调压装置，控制母线的负荷由动力母线经自动调压装置提供,原理如图2所示，该方式要求自动调压装置有较高的可靠性；另一种是将模块分成两组,一组输出与动力母线、电池组并联,另一组输出与控制母线并联,动力母线和控制母线之间设置自动调压装置,在正常情况下,控制母线负荷由模块提供,自动调压装置由于承受反压处于备用状态,只有当交流停电或控制母线的所有模块全部故障时,自动调压装置才投入运行，其原理框图如图3所示，这种接线方式要求两组模块均按照负荷进行N+l配置。
