1.系统功能
架空输电线路在运行中，由于杆塔接地不良而引发的雷害事故占线路故障率的比例较高，这主要是由于雷击杆顶或地线(避雷线)时，当雷电流通过杆塔接地装置泄流人地，由于接地电阻偏高，从而产生了较高的反击过电压所致。输电线路的杆塔接地是线路防雷的主要措施之一，其可靠性对保证电力系统的安全稳定运行具有重大的意义。杆塔接地电阻是一个重要数据，降低输电线路杆塔接地电阻，可以提高线路的耐雷水平，减少雷害事故，在杆塔附近降低接触电压和跨步电压，防止人畜触电事故。

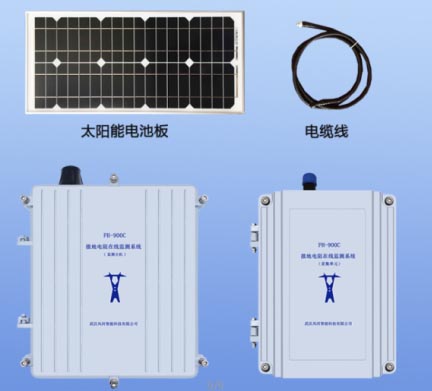

故高压输电线路杆塔接地电阻的监测变得尤为重要，我司自主研发生产的FH-900C型高压输电线路杆塔接地电阻在线监测系统，通过对杆塔接地电阻的分析和无线通信技术，实现对高压输电杆塔接地电阻的实时监测，并通过GSM/CDMA/GPRS/4G网络及时将预/告警信息发送给监控中心，提醒线路运行负责人对线路运行状况予以关注并采取相应处置措施。
2.产品特点
(1)可直接测量带电高压铁塔接地电阻，无需对待测物进行拆分;
(2)采用太阳能+蓄电池供电，体积轻巧，安装维护方便;
(3)通信方式灵活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS/4G网络;
(4)为工业级产品，采用防水金属外壳，适用于各种恶劣的气候环境;
(5)系统采用低功耗设计，采用动态电源管理策略以满足节电要求;
(6)支持受控采集方式和自动采集方式，可通过后台软件设置采样间隔(5分钟~24小时)、报警阈值等参数;
(7)配备完善的后台软件，具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，可对杆塔接地情况进
行定性、定量分析;
(8)支持采用手机进行数据查询和报警接收;
(9)满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》(Q / GDW 1242-2015)。
(1)测量范围：0～100Ω;（量程可定制）
(2)测量误差：≤10%;
(3)测量分辨率：0.1Ω;
(4)工作环境：温度：-40℃～+85℃;相对湿度：≤100%;大气压力：550hPa～1060hPa;
(5)防护等级：IP65;
(6)功耗：工作功耗：≤5W;待机功耗≤0.1W;
(7)供电方式：太阳能+蓄电池，输入电压+12～24V;
(8)电池使用寿命：≥5年，无外部充电时可连续供电30天以上;
(9)重量：≈3Kg(不含安装金具) ;
(10)适用对象：10KV~500KV高压输电线路
