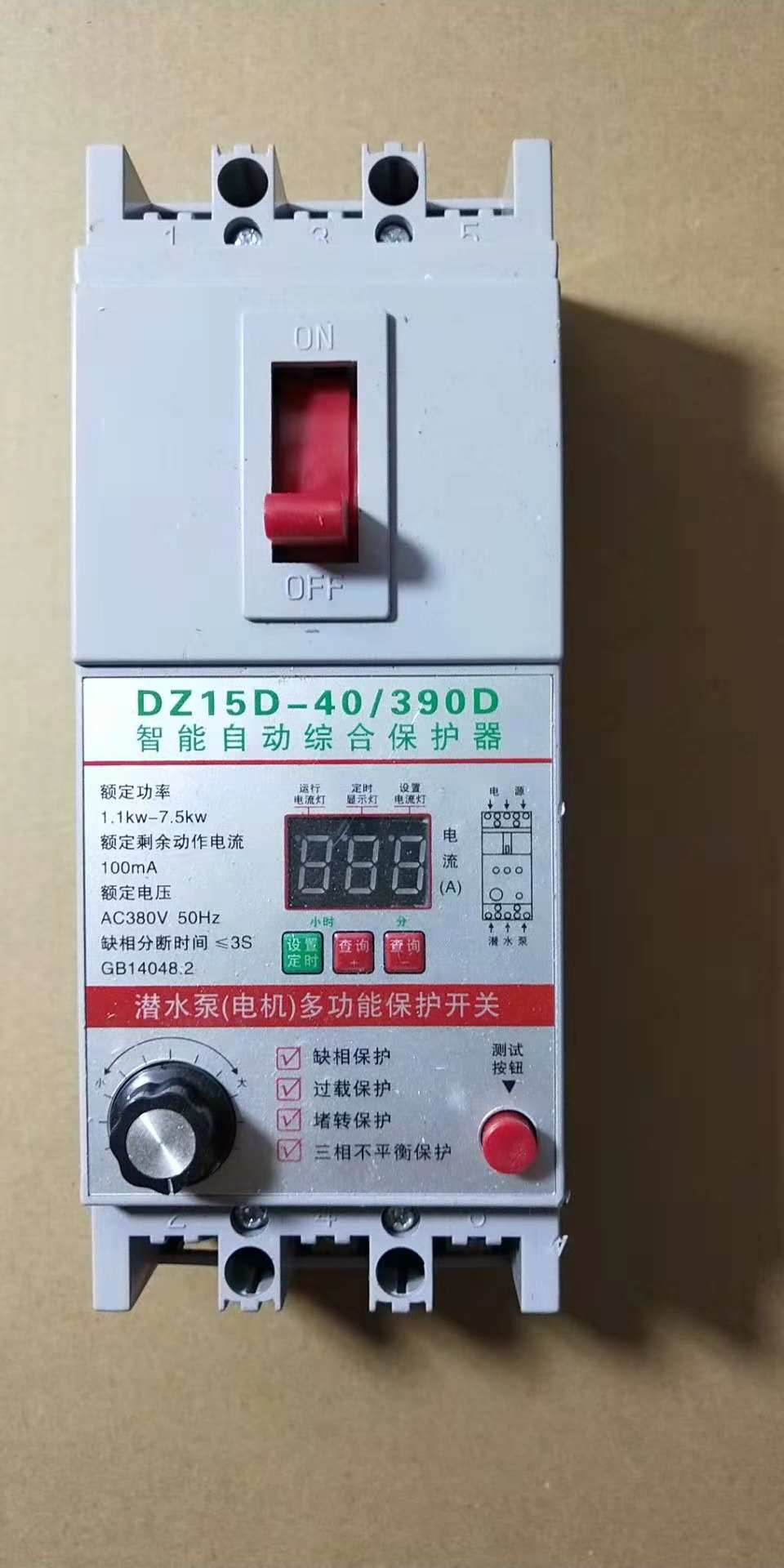

本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。当电动机保护器发生上述故障时，内部继电器触点断开，切断电动机电源。
2. 电动机保护器 主要功能
电流显示、过载保护、欠载保护、缺相保护、三相不平衡保护、自动恢复、故障电流锁定、内置时间继电器功能
3. 电动机保护器主要技术指标
|
指 标 |
型 号 |
单位 |
|||
|
JFY-801 |
JFY-802 |
JFY-808 |
JFY-811 |
|
|
|
额定电流设定范围 |
1～100 |
1～30 |
3～90 |
1-1000 |
A |
|
电流量程 |
150 |
150 |
450 |
1000 |
A |
|
电流测量精度 |
±1% |
- |
|||
|
电源电压 |
AC 220V |
V |
|||
|
触点容量 |
3A/440VAC（纯阻性负载） |
- |
|||
4. 电动机保护器 操作指南
l 查看A、B、C三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
l 电动机额定电流值设置（整定电流）
长按“Sel”键2秒，显示“设定”，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状态。
l 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复。
