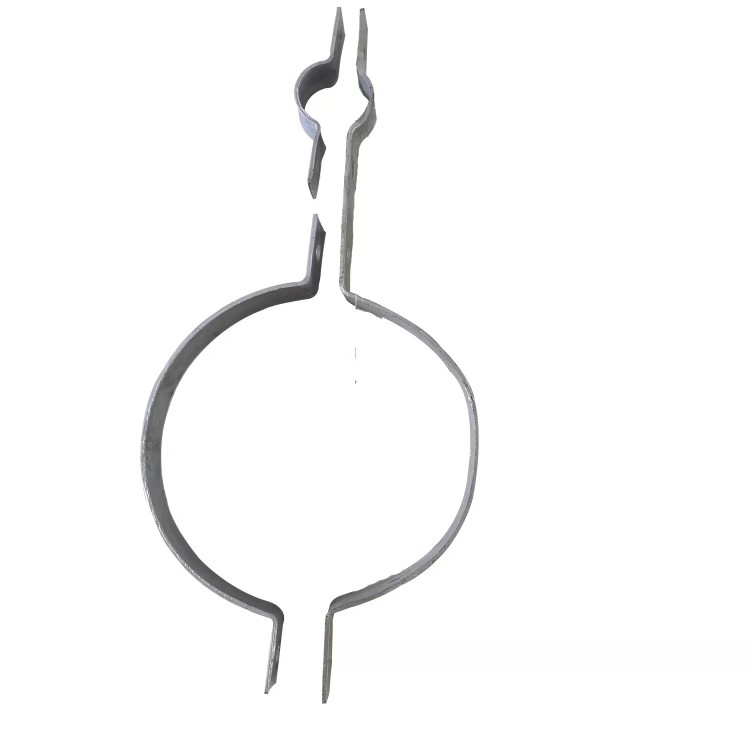

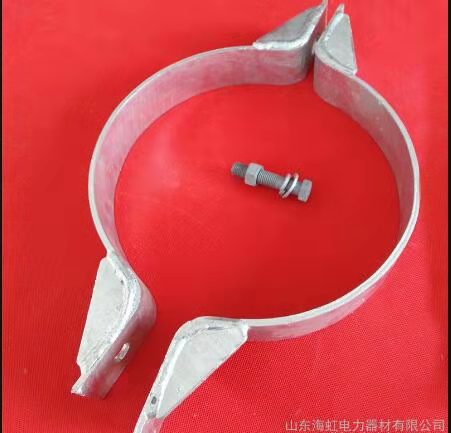

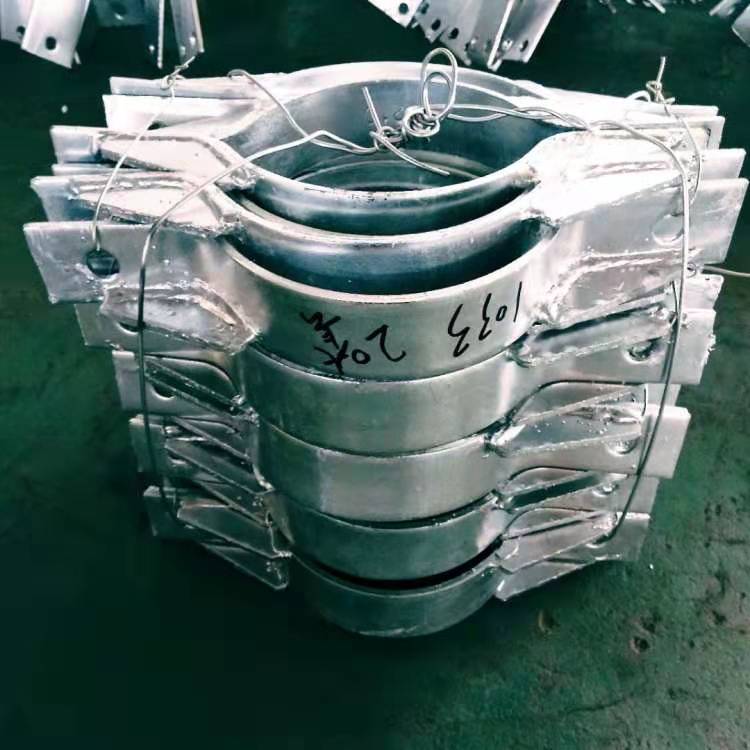

抱箍
所谓抱箍是用一种材料抱住或箍住另外一种材料的构件. 它属于紧固件.
抱箍装置由箍板、翼板、拉结筋板、螺栓及内衬垫构成。
抱箍有好多种,电缆抱箍,电线杆抱箍,拉线抱箍,吊线抱箍,不锈钢抱箍都是比较常用的.
影响抱箍安装质量的因素：
1、抱箍不得有气孔、砂眼、缩孔裂纹等缺陷。
2、密封圈的材质及性能必须符合要求,密封面上不得有气泡、杂质、裂口、凹凸不平等缺陷,不能使用老化的橡胶圈。
3、卡环在英式铆头喉箍内的移动距离理论上为接头伸缩量的一半,要实测实量,如果达不到,则不能满足管道的伸缩量要求。为了促证密封效果,出厂前与英式铆头喉箍配套左右端管,实际工程中不宜用普通管直接代替端管,而且端管端面与轴线的垂直度及端面本身的平面度有一定要求,尺寸不标准则使接头的伸缩量大大减小,满足不了使用要求。
4、端管直径的尺寸要选正偏差,否则卡箍对密封圈的压紧力不够,影响接头密封效果。
一般来说，可以通过标准化图集来查看所需抱箍的尺寸，但城乡安装施工人员手里都没有标准化图集，就算手中有图集，上面也都是一些典型的标准化抱箍安装尺寸，在现实施工中，许多业主需要在电线杆上进行非标安装，图集上很难查到；另一方面，各类国标抱箍造价昂贵，很多施工队会自己去根据尺寸量身定做，不仅在经济上划算，安装也会得心应手。下面我们就给大家讲一下电线杆的相关尺寸和抱箍的直径计算方法，以便广大电力施工部门能够顺利的进行施工安装。
一、知道电线杆的稍径（最细一端直径），如何算出电线杆底径？
我们可以根据底径计算公式（ 底径=L/75+稍径）来得出，其中底径是指电线杆大头直径，L是指电线杆的总长度，稍径是指电线杆最细一端直径。
比如：已知某电杆为国标环形预应力电杆，型号为φ190-12m，求该电杆底径。
解：稍径为190mm，长度L为12000mm，则底径=12000/75+190=350mm
二、已知电线杆稍径，如何算出距电杆顶端任意位置的直径？
这是我们在安装抱箍的时候经常会用到的算法，具体算法和上面计算底径的方法大同小异，计算公式为D1=L1/75+稍径，其中D1为距电杆顶端任意位置直径，L1为距电杆顶端任意处长度，稍径为电杆最细一端直径。
比如：已知电杆型号为φ190-15m，据电杆顶端1200mm需放置抱箍一副，求抱箍直径。
解：抱箍直径=1200/75+190=206mm，所以需要抱箍直径为206mm。
三、在知道电线杆任意一处直径时，求距离其某一位置处直径。
当某一位置位于任意一处的上方时（即靠近电杆小头位置），D1=D2-L1/75;当某一位置位于任意一处下方时（即靠近电杆大头位置），D1=L1/75+D2。其中D1为所求位置直径，L1为已知位置和所求位置直线距离，D2为已知位置直径。
其实电线杆尺寸和抱箍直径计算万变不离其宗，其计算公式均为D1-D2=L/75。此计算法则适用于所有锥度为1:75的锥形杆，在日后的施工安装中，大家可以根据这个公式灵活运用
选配技术要求
|
型号 |
安装位置处杆径mm |
重量KG |
破坏荷量KN |
|
BG-165 |
Ф165 |
3.2 |
70 |
|
BG-195 |
Ф195 |
3.4 |
70 |
|
BG-215 |
Ф215 |
3.6 |
70 |
|
BG-230 |
Ф230 |
3.8 |
70 |
|
BG-265 |
Ф260 |
4.1 |
70 |
|
BG-295 |
Ф300 |
4.5 |
70 |
|
BG-395 |
Ф400 |
5.5 |
70 |
|
|
|
|
|
订货须知
客户需提供钢管杆或者水泥杆直径，以至于方便提供相应杆径的抱箍。
