山西省继保室专用互感器PT击穿

电压等级的PT中性点安装的间隙或避雷器的要求：
①我公司产品规程要求的2500V击穿，1000v可靠不击穿的技术条件，
②?PT击穿检查间隔应做到逢停必检，确保其不在导通状态，
③我公司产品是具有能击穿功能的间隙接点保护器.
扬州雷明电气有限公司生产销售PT二次接地保护器，bydspd
220v二次接地保护器F-MS25-PVT/FM：是一种过电压保护元件，用在电压互感器的二次侧过压保护。电压互感器二次侧中性点引出线，接在击穿的一端，而击穿的另一端跟大地接通。 F-MS25/PVT-FM击穿及PT开口三角形接法电压互感器低压侧装设。

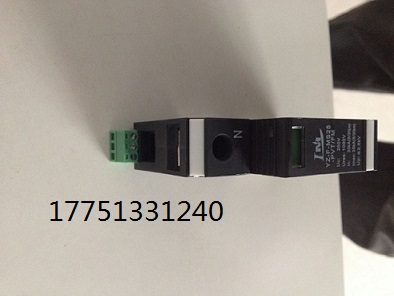

电压互感器YZ-F-MS25-PVT/FM二次接地保护器(过电压保护插件)特点是：主元件采用间隙密闭式防雷技术；脱扣保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，呈现开路状态，杜绝两点接地；值离散性很小，固定在1400V±20%；放电快速，不超过100μs，绝缘水平恢复到击穿前90%小于500ms；额定大放电电流20kA，残压值低；防手触拔插式设计，无法到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现。山西省继保室专用互感器PT击穿

适用范围:
根据电力继电保护反事故措施的要求，我公司产品为具有能击穿功能的间隙接点保护器、规程要求的2500V击穿，1000v可靠不击穿的技术条件.
在电力继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等过电压通过电压互感器危害人身及二次设备，在电压互感器端子箱内二次中性点（N线）上，安装二次间隙接地装置。
电压互感器是一只变比较高的变压器，其一次侧电压都在万伏特以上，为了防止一次、二次绕组绝缘击穿时,一次侧的高电压窜入二次侧,危及人身和设备的，其二次侧必须接地。

击穿参数：
额定电压：57.7v/100v; 电压：DC1400V; 雷击/浪涌大放电电流：20kA(8/20μs); 残压：≤2500V（IEC 60664-1）; MTBF：108小时（≥10年）; 符合DIN VDE0110对污染等级3的要求; 阻燃等级为V0等级; P20保护等级，防手; 接线线径：2.5-16mm2;温度范围：-40℃～80℃; 湿度范围：90%-95%; 遥信节点绝缘：≥8kV
技术特点:
新型电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用新密闭式空气间隙防雷技术；独特双脱扣自保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，呈现开路状态，杜绝两点接地；值离散性很小，固定在1400V±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定大放电电流20kV，残压值低；防手触拔插式设计，无法到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现.

二次设备的正常运行及电网的运行起着重要作用，因PT 、CVT二次中性点保护器导通CVT二次回路2点接地可能造成严重后果。因此，对此类事故应引起足够的警惕，尤其对于一些投运较早的老变电站，应加强相关的检查、改造，尤其是对PT 、CVT二次中性点保护器的检查、及时更换，在不可靠的前提下予以拆除，防患于未然。
产品特点：
·采用插拔式结构，无需停电即可更换保护模块。并采用通用的TH35安装轨。
·可根据用户需要选配FS遥信装置，在电涌保护器的一个模块或多个模块失效时送出故障，实现远程控。
·雷电通流量大，残压低，响应时间小于25纳秒。
·内置失效脱离装置，当电涌保护器因过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，不影响正常运行。
