高压带电显示闭锁装置使用说明

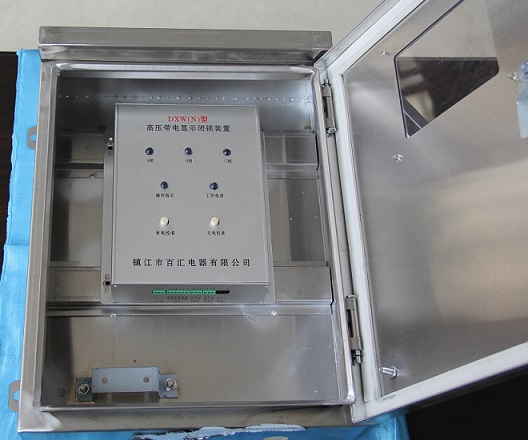

DXW（N）高压带电显示闭锁装置是一种感应式（非接触式）高压带电检测装置，它利用高压电场与传感器之间的电场耦合原理，在带电设备和线路安全距离外检测设备和线路是否带电，并且输出闭锁信号。适用于交流50Hz、额定电压10KV～500KV的户外（亦适用于户内）设备和线路上，检测带电状态，防止电气误操作。
它由传感器、显示器两部分组成。传感器共三支，分别置于”A、B、C”三相带电体下面，与高压带电体无直接接触，并保持一定的安全距离。它接受高压带电体电场信号，并传送给显示器进行比较判断。
装置采用分相控制，任何一相带电时，即闪光报警，并输出强制闭锁信号。当显示器失去控制电源时，显示器同样输出强制闭锁信号，保持闭锁状态。
显示器具有完善的“自检”功能，可以自动检测传感器和显示器的各种功能模块，在装置发生任何故障时，“电源”指示灯长亮，“操作”指示灯不亮，并且始终输出强制闭锁信号，保持闭锁状态。
外形图、安装尺寸等详细资料备索，请留邮箱、电话、QQ号等联系方式
产品特点
除具有同类产品应有的功能外，该装置还有如下特点：
1.智能化程度高
采用目前技术成熟，性能先进的智能处理器，运用模煳控制技术，对影响测试结果的所有主要因素综合分析，给出测试结果。
2.抗干扰能力强，测试结果准确可靠
电子产品由于外部干扰和自身可靠性原因，有时会输出错误结果，本电路采用特殊处理方法，基本上消除了各种干扰，灵敏度更高，测试结果更为可靠。
3.全电路自检
自检覆盖显示器所有电路。自检时内部产生一个模拟传感器信号，经切换开关送到真实传感器输入端。进行两种状态自检（有信号状态和无信号状态），如果自检正确，进入测试状态，否则不会进入测试，报自检错误。
4.自动温、湿度补偿
实验证明，传感器周围的温度对传感器输出信号有一定影响，而湿度对传感器输出信号有较大影响。电路通过检测温度和湿度，对信号处理结果修正，使其检测结果准确性大大增加。并且低温时自动启动加热回路，能适应更低温度环境。
5.语音提示清晰、
专用语音模块，每种工作状态都有语音提示，音质清晰。
6.可用太阳能和蓄电池做电源
在不方便接工作电源的地方，可利用太阳能为设备供电，无阳光时，可连续工作10天。满足不同用户需求。
7.信号输出形式多样
根据用户需要，可以配备以下输出：
? 基本输出（必配）：灯光指示，闭锁触点，语音提示，蜂鸣器故障报警。
? 扩展输出（选配）：三相状态远开关量输出，闭锁状态开关量输出。RS485通讯接口。
8.安装调试简单方便
安装完成后，只需通过按面板上的两个按键就能校准显示器，完成调试，极大的方便了现场人员。
9.应用范围广
可广泛应用于户内、户外、GIS组合电器及开关柜等各种场所。
10.主要技术参数
?显示器额定电压;AC/DC220V AC/DC110V
?额定频率：50Hz/60Hz
?功率消耗：≤1W
?触点数：2常开2常闭（可增加触点数）
?闭锁触点容量：220V/5A
?信号触点容量：220/2A
?系统电源：10-500KV 50Hz/60Hz
?寿命： 5年以上
?外形尺寸：显示器 400mm×300mm×150mm 传感器 ￠36mm ×300mm
?重量：10KG
11.传感器与带电体距离见表
|
额定电压KV |
10 |
35 |
110 |
220 |
330 |
500 |
|
安装距离cm |
30±5 |
45±5 |
140±10 |
250±10 |
360±10 |
500±10 |
|
启动距离cm |
40-50 |
60-80 |
170-230 |
280-340 |
400-470 |
500-630 |
12.订货须知：
?产品型号
?订货数量
?安装附件数量
?工作电源额定电压
?防误装置类型及厂家（有利于配套使用）
?一次设备类型及安装方式
