关于电缆桥架安装时应注意的几点说明：
（1）.外观检查

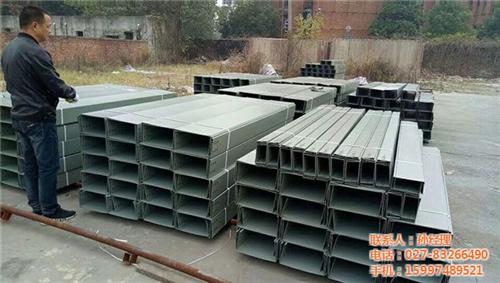

电缆桥架进人施工现场,应提交下列资料产品出厂合格证、省市级质监站定期检验报告及有关技术鉴定文件等电缆桥架板材厚度应满足有关要求。热镀锌的电缆桥架镀层表面应均匀,无过烧、挂灰、局部未镀锌等缺陷。静电喷塑应平整、光滑、均匀、不起皮,无气泡、水泡桥架本身应平整,无扭曲变形,内壁应光滑、无毛刺桥架焊缝表面应均匀,不得有漏焊、裂纹、烧穿等缺陷。
（2）.电缆桥架的安装位置
桥架水平敷设时,距地高度一般不宜低于2.5m。桥架多层敷设时,为了散热、维护以及防干扰的需要,桥架层间应留有一定的距离电缆桥架在与各种管道平行敷设时,其净距应符合有关的规定。
设计图纸在材料统计方面存在的主要问题：
1）漏项。有的统计托架材料时仅仅统计直通部分，弯通部分不统计；有的材料表干脆没有支吊架一项。对于工程总承包公司而言，漏项带来的后果是在项目报价阶段导致报价偏低，而在项目执行阶段采购部门老是和供货商签订增补合同，从而导致总承包公司利润的降低。
2）错项。原因在于很多设计人员对于一些概念不清，有的把弯通、支吊架算作附件，有的把盖板当成主材。实际上，电缆桥架的“托架”包括直通和弯通两部分。电缆桥架的“附件”包括各种连接板、盖板、隔板、压板、终端板、引下件、紧固件等。附件在材料表中不开列，由供货商随货配套供应，成本打入托架的单价部分，工程中不需要供货商单独报价。而“支吊架”包括托臂、立柱、吊架等，需要单独开列，工程中供货商需要单独报价。
3）统计量偏差大，通常是数量偏少。那么工程报价中如何比较准确地统计电缆桥架的材料呢？一般而言，托架的直通部分可考虑1%～2%的裕量，弯通部分则直接统计数量。桥架全长除以平均立柱间距（户外立柱跨距一般采取6m，室内立柱跨距一般采取3m），得到立柱数，增加2%～4%裕量。而桥架全长除以支吊架平均间距，得到支吊架数，再考虑1%～2%裕量。至于支吊架的间距，户内直线段支吊架间距一般取1.5～3m，垂直安装的支架间距不大于2m。非直线段的支吊架配置应当遵守规范规定：当弯通弯曲半径小于300mm时，应在距非直线段与直线结合处300～600mm的直线段侧设置一个支吊架；当弯通弯曲半径不小于300mm时，除在距非直线段与直线结合处300～600mm的直线段侧设置一个支吊架外，在非直线段中部应增设一个支吊架。
电缆桥架的规格尺寸选择
工程实际中，在电缆桥架的规格尺寸选择方面的问题是要么偏大，要么偏紧张。如何合理地选择电缆桥架的规格尺寸呢？《民用建筑电气设计规范》（JGJ16-2008）中8、10、7条规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。”
根据电缆弯曲半径选择电缆桥架
在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最l小允许弯曲半径。
