固态继电器（SSR）是一种全电子电路组合的元件，它依靠半导体器件和电子元件的电磁和光特性来完成其隔离和继电切换功能。固态继电器与传统的电磁继电器相比，是一种没有机械，不含运动零部件的继电器，但具有与电磁继电器本质上相同的功能。被广泛应用于工业自动化控制，如电炉加热系统，熟控机械，遥控机械，电机，电磁阀以及信号灯，闪烁器，舞台灯光控制系统，医疗器械，复印机，洗衣机，消防保安系统等都有大量应用。工作可靠，无触点、无火花、寿命长、无噪声，无电磁干扰，开关速度快，以微小的控制信号达到直接驱动大电流负载的目的。
| 商品分类 |
加热器用固态继电器 |
|---|---|
| 输入额定电压 |
DC24V |
| 额定负载电压 |
AC100～240V |
| 负载电流 |
AC: 0.1A～5A (有散热器、40℃时) AC: 0.1A～5A (无散热器、40℃时) |
| 过零触发功能 |
有 |
| 指示灯 |
无 |
| 端子结构 | 接线片端子 |
| 商品分类 | 加热器用固态继电器 |
|---|---|
| 输入额定电压 | DC24V |
| 使用电压范围 | DC19.2～28.8V |
| 输入阻抗 | 1.6kΩ±20% |
| 动作电压 |
DC19.2V以下 负载电源的1/2周期+1ms以下 |
| 复位电压 |
DC1V以上 负载电源的1/2周期+1ms以下 |
| 绝缘方式 | 光电三端双向开关耦合器 |
| 额定负载电压 | AC100～240V |
| 负载电压范围 | AC75～264V |
| 负载电流 |
AC: 0.1A～5A (有散热器、40℃时) AC: 0.1A～5A (无散热器、40℃时) |
| 浪涌ON电流耐量 | AC: 60A (60Hz、1个周期) |
| 输出ON电压下降 | 1.6V (RMS) |
| 漏电流 |
2mA (AC100V时) 5mA (AC200V时) |
| 环境温度范围 |
使用时: -30～80℃ 保存时: -30～100℃ （无结冰、结露） |
| 环境湿度范围 |
使用时: 45～85%RH （无结冰、结露） |
| 动作时间 | 负载电源的1/2周期+1ms以下 |
| 复位时间 | 负载电源的1/2周期+1ms以下 |
| 过零触发功能 | 有 |
| 指示灯 | 无 |
| 绝缘电阻 | 100MΩ (用DC500V兆欧表) |
| 耐电压 | 2000V 50/60Hz 1min |
| 耐振动 | 10～55～10Hz 单振幅 0.75mm (双振幅 1.5mm) |
| 耐冲击 | 1000m/s**2 |
| 端子结构 | 接线片端子 |
| 安装方法 | 螺钉安装 |
| 质量 | 约37g |
| 型号 | 概要 |
|---|---|

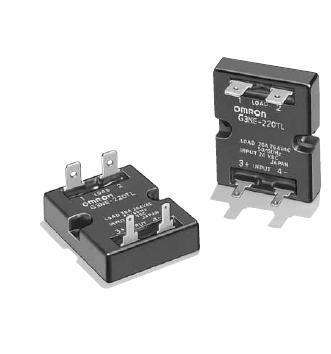

 G3NE-205T DC24
|
三端双向输出型 (加热器用), 输入: DC24V, 输出: 5A AC100～240V, 帯过零触发功能, 接线片端子（输入: #110、输出: #250） |
|
G3NE-210T DC12
|
三端双向输出型 (加热器用), 输入: DC12V, 输出: 10A AC100～240V, 帯过零触发功能, 接线片端子（输入: #110、输出: #250） |
|
G3NE-210T DC24
|
三端双向输出型 (加热器用), 输入: DC24V, 输出: 10A AC100～240V, 帯过零触发功能, 接线片端子（输入: #110、输出: #250） |
|
G3NE-210T DC5
|
三端双向输出型 (加热器用), 输入: DC5V, 输出: 10A AC100～240V, 帯过零触发功能, 接线片端子（输入: #110、输出: #250） |
|
G3NE-220T DC12
|
三端双向输出型 (加热器用), 输入: DC12V, 输出: 20A AC100～240V, 帯过零触发功能, 接线片端子（输入: #110、输出: #250） |
|
G3NE-220T DC24
|
三端双向输出型 (加热器用), 输入: DC24V, 输出: 20A AC100～240V, 帯过零触发功能, 接线片端子（输入: #110、输出: #250） |
|
G3NE-220TL DC12
|
三端双向输出型 (加热器用), 输入: DC12V, 输出: 20A AC100～240V, 接线片端子（输入: #110、输出: #250） |
|
G3NE-220TL DC24
|
三端双向输出型 (加热器用), 输入: DC24V, 输出: 20A AC100～240V, 接线片端子（输入: #110、输出: #250） |
|
G3NE-220TL DC5
|
三端双向输出型 (加热器用), 输入: DC5V, 输出: 20A AC100～240V, 接线片端子（输入: #110、输出: #250） |
