注意事项:
(1)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘 制桥架敷设轴侧图,则对材料统计将更精l确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
（5）桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管注明引下方式即可。
(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。
（9）在吊顶内设置时,槽盖开启面应保持80 (毫米的垂直净空,线槽截面利用率不应超过 50%。
(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位,转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上
(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。
(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
(13)金属线槽敷设时,在下列情况下设直至架或吊架：线槽接头处；间距3m；离开线槽两端口0.5m处；转弯处。
电缆桥架防火等级选择
电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。在工程防火要求较高的场所，不宜采用铝合金电缆桥架。
在相同规格下，阻燃型电缆桥架比钢制电缆桥架贵2.2倍，使用寿命是钢制电缆桥架的5倍以上，重量比钢制电缆桥架重30%。防火型电缆桥架比钢制电缆桥架稍贵，使用寿命是钢制电缆桥架的3倍以上，重量与钢制电缆桥架基本相同。

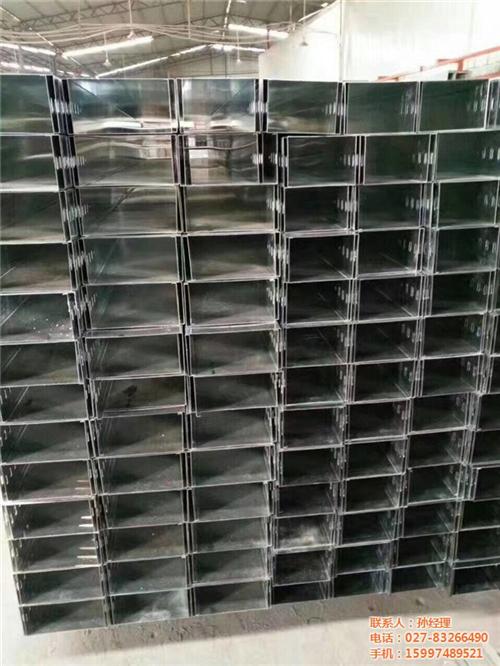

什么是电缆桥架
由支架、托臂及安装附件等组成，将线缆独立支撑或固定于建筑物（构筑物）及其附着物上的刚性结构物总称。电缆桥架是一种新型的线缆敷设装置，电缆桥架发明之初是敷设电缆时候使用，所有称之为电缆桥架，现在不仅仅只在敷设电缆时使用，光缆和管道等敷设安装时也用到电缆桥架，现在的电缆桥架都是广义叫法。
电缆桥架类型：根据结构形式不同可分为槽式电缆桥架、托盘式电缆桥架、梯级式电缆桥架、跨距电缆桥架、组合式电缆桥架、开放式网格电缆桥架等；根据选材不同又分为普通（钢铁）电缆桥架、防火电缆桥架、玻璃钢电缆桥架、不锈钢电缆桥架、铝合金电缆桥架、高性能无机材料电缆桥架等。
