1、设计一套ＯＰＧＷ耐张金具及悬垂金具需要提供哪些参数？

需要提供 OPGW 光缆参数、 耐张悬垂的挂点金具型号以及螺栓穿向与线路的关系。

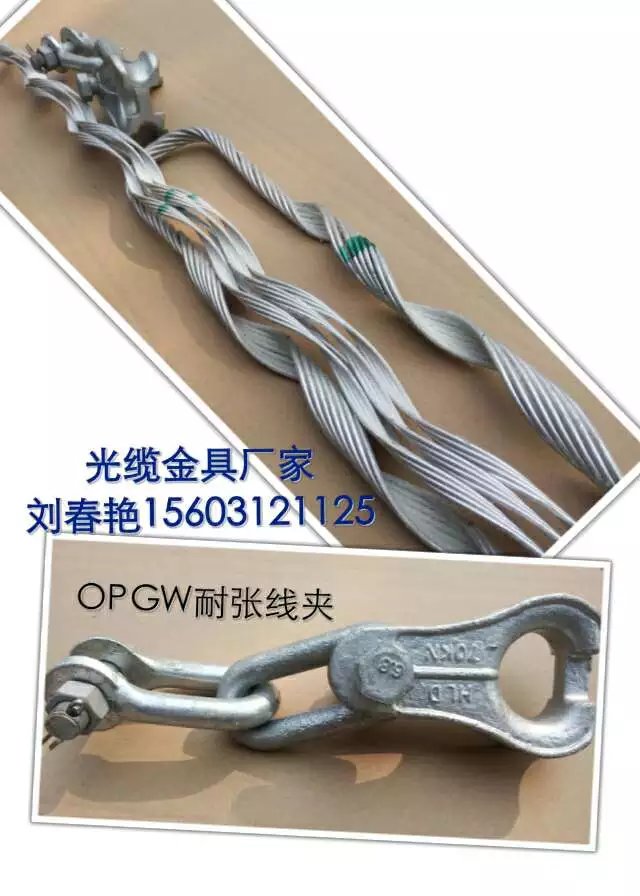

2、一套 OPGW 光缆耐张金具有哪些部件组成？及他们的材料？

 一套 OPGW 耐张金具包含连接件、耐张绞丝、接地线组件。连接件一般为镀锌钢 件、耐张绞丝一般为铝包钢丝、接地线一般为铝合金。

3、OPGW 耐张金具的水平张力（载荷）如何确定？

 如没有特殊要求，OPGW 耐张金具握力满足 OPGW 额定抗拉强度的 95%即可。

4、通过型 OPGW 耐张金具及接头型的区别及联系？

通过型 OPGW 耐张金具是为满足线路走向、高低落差需求或者其他因素而设计必 须使用的，通过型耐张两侧只需要一根接地线即可；接头型 OPGW 耐张金具是一 盘 OPGW 与另外一盘 OPGW 接续时设计使用的，每套耐张各配一根接地线。

5、OPGW 耐张金具为什么要有接地线？及常见形式？

 OPGW 中文为光纤复合架空地线，它具有通信和地线的双重功能，由于 OPGW 与杆 塔之间没有直接的对地电流传输介质，所有必须配有接地线。接地线又按截面的 大小分类，常见的有 70.、95 和 120 三种规格。

6、OPGW 接地线的组成？

 接地线由铝绞线、并沟线夹、接地端子、螺栓等组成。

7、OPGW 接地线的材料及面积？

OPGW 接地线的材料为铝绞线，面积一般为 70 截面、95 截面和 120 截面三种。

8、OPGW 接地线如何连接铁塔及光缆？

 OPGW 接地线通过并沟线夹与 OPGW 连接，并沟线夹为双通道结构，一通道设计为 夹持 OPGW，另一通道设计为夹持接地线铝绞线，并沟线夹为铝制件，可以满足 电气性能传输。OPGW 接地线通过接地线端子与铁塔连接，通过螺栓将接地线固 定在铁塔预留接地装置圆孔上，从而导通 OPGW 的地线功能。

9、OPGW 耐张内绞丝功能及生产工艺？

OPGW 耐张内绞丝主要功能为保护 OPGW 表层免受压应力而破损。其生产工艺一般 分为放线-预绞丝成型-剪断-清洗-并丝-一次涂胶-烘干-二次涂胶-喷砂-二次烘 干-清砂-翘头。

10、OPGW 耐张外预绞丝的工艺及流程？

OPGW 耐张外绞丝主要提供稳定的握力。其优点具有应力分布均匀、使用寿命长、 安装简单等优点。其生产工艺一般分为放线-预绞丝成型-剪断-清洗-并丝-一次

涂胶-烘干-二次涂胶-喷砂-二次烘干-扭绞制弯。

11、OPGW 光缆耐张金具及悬垂金具整套的命名如何？

 OPGW 光缆耐张金具命名一般为 ON-力值-缆径（其中力值为 3 位，缆径为 4 位） ， 如 ON-080-1230 代表使用缆径为 12.3mm，握力为 80kN 的 OPGW 耐张金具。OPGW 光缆悬垂金具命名一般为 OC-档距-缆径（其中档距为 4 位，缆径为 4 位） ，如 OC-0400-1230 代表适用档距为 400 米，适用缆径为 12.3mm 的 OPGW 悬垂金具。

12、OPGW 光缆悬垂金具的组成及材料？

OPGW 光缆悬垂金具有铝合金内外绞丝、铝合金铸铝套壳、三元乙丙橡胶夹块以 及相应的连接件组成。

13、OPGW 光缆金具的水平滑移载荷及垂直破坏载荷如何规定？

 OPGW 光缆金具的水平滑移载荷一般为 OPGW 光缆额定抗拉强度的 10%-20%，垂直 载荷一般分为 70kN、100kN、120kN 级别。

14、ＯＰＧＷ悬垂金具和耐张金具的接地线有何区别及联系？

 OPGW 悬垂金具接地线和耐张金具接地线一般相同。
