yjv是什么电缆？yjv电缆规格型号及用途

yjv电缆全称铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆。yjv电缆是电力电缆的一种，也是电力电缆中最常用的一种。要清楚了解yjv电缆就首先要对电力电缆有一定的了解。

什么是电力电缆？

电力电缆（power cable），用于传输和分配电能的电缆。常用于城市地下电网、发电站的引出线路、工矿企业的内部供电及过江、过海的水下输电线。在电力线路中，电缆所占的比重正逐渐增加。电力电缆是在电力系统的主于线路中用以传输和分配大功率电能的电缆产品，其中包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。

常用的电力电缆包括：yjv电缆、vv电缆/vlv电缆（铜芯/铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆）、yjlv电缆（铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆）、bv电缆（聚氯乙烯绝缘铜芯电缆）、yjv22电缆（钢带铠装yjv电缆）、vv22电缆（钢带铠装vv电缆）

yjv电缆产品执行标准GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》

yjv电缆的结构

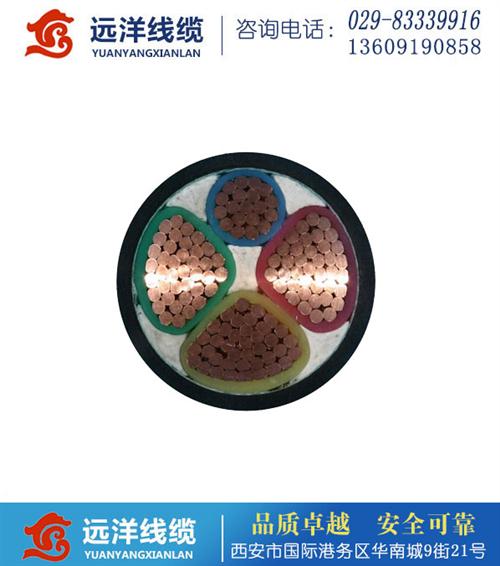

yjv电缆由内而外分类为线芯、导体绝缘层、填充层、屏蔽层、钢带铠装、护套层。

其中，yjv的线芯主要以铜芯为主，铝芯的应用较少；导体绝缘层为聚氯乙烯绝缘；填充层为了充实线芯之间的缝隙，同时起到保护线芯的作用，其材质多为较软的尼龙类材料；一般在15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层；钢带铠装是包在线芯外围的一层钢制保护层，起到防止电缆被挤压变形的作用，铠装yjv电缆多用于地埋；护套层是yjv电缆最外面的一层，材质为聚乙烯，起到绝缘、保护的作用。

yjv电缆的分类

根据电压进行分类并没有严格的划分，只是根据业内普遍认同的说法进行划分。根据使用电压，yjv电缆可分为

1KV及以下为低压电缆；

1KV~10KV为中压电缆；

10KV~35KV为高压电缆；

35~220KV为特高压电缆。

YJ----交联聚乙烯绝缘

V----聚氯乙烯护套

YJV电缆型号的名称为：交联聚乙烯绝缘聚氯乙烯护套电力电缆

交联聚乙烯绝缘电力电缆具有卓越的热-机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单，重量轻，敷设不受落差限制等优点，是目前广泛应用于城市电网，矿山和工厂的新颖电缆。

电缆的绝缘-交联聚乙烯是利用化学方法和物理方法使线型分子结构的聚乙烯转化为立体网状结构的交联聚乙烯，从而大幅度的提高了聚乙烯的热机械性，从而保持了优异的电气性能。

交联聚乙烯绝缘电力电缆导体最额定工作温度为90℃，比聚氯乙烯绝缘，聚乙烯绝缘电缆均高，所以电缆的载流量也进一步提高。

执行标准：

GB/T12706.2-2008 额定电压 1KV （Um=1.2KV）到35KV(Um=1.2KV)挤包绝缘电力电缆及附件

IEC60502-2:2005 额定电压1~30KV挤包绝缘电力电缆及附件

交联聚乙烯绝缘电缆：(铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（IEC60520-2-1997）（YJLV）)

一、生产标准：

本产品按GB1206、3-91、IEC60502-1997标准制造。

二、使用范围：

本产品使用于固定敷设在额定电压35kV及以下的电力传输和电力分配线路上。

三、使用特性：

1、工作温度：电缆导体高额定工作温度为90℃。

2、过载温度：电缆短时过载高温度不得超过130℃。

3、短路温度：电缆短路时，高温度不得超过250℃。（最长持续时间不超过5秒）。

4、敷设温度：电缆敷设温度不低于0℃。低于0℃敷设时须预先加热。

5、弯曲半径：单芯电缆允许弯曲半径：20（电缆的实际外径<mm>+电缆导体的实际外径<mm>）±5%。

           多芯电缆允许弯曲半径：15（电缆的实际外径<mm>+电缆导体的实际外径<mm>）±5%。

型号规格及用途：

型号名称用途YJV铜芯或铝芯交联聚乙烯绝缘氯乙烯护套电力电缆适用于室内，隧道内和固定在托架上，管道中及直接埋地。

电缆可经受一定的敷设牵引力但不能承受机械外力作用。YJV22、YJLV22铜芯或铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆适用于地埋敷设。电缆能承受机械外力作用，但不能承受大的拉力。YJV23、YJLV23铜芯或铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆适用于埋地敷设。气候寒冷地带。电缆能承受机械外力作用，但不能承受大的拉力。 型号芯数额定电压KV3.6/6～6/66/10～8.7/108.7/15～12/2018/20～26/35导体标称截面mm2YJV、YJLV125-63025-63035-63050-630YJV23、YJLV23325-50025-50050-50050-500

注：1、单芯电缆不允许敷设在磁性管道中。若用于交流系统、磁性管道、应用不锈钢带铠装。

     2、单芯铠装电缆仅使用于直流。
