YJV型低压电力电缆的正确选用
在我们的工程设计中，最常选用的低压电力电缆有交联聚乙烯绝缘聚氯乙烯护套铜芯电缆（YJV型）和聚氯乙烯绝缘聚氯乙烯护套铜芯电缆（VV型）2种。
很久以来同规格（相同的导体截面）的两种电缆价格相差较大，YJV型电缆比VV型电缆价格高出很多，可是最近几年来，由于铜材价格的飞涨，绝缘及护套占电缆的比重越来越小，相同规格的YJV型电缆和VV型电缆价格越来越接近，但是同规格的YJV型电缆电流载流量比VV型电缆要高出许多。
如果配电时按照载流量选择电缆，相同的电负荷， YJV型电缆与VV型电缆相比可以选用小一规格的，有的甚至可以选用小2个规格的，如湖北红旗电缆厂的ZRC-YJV22-1-3×95+1×50在空气中载流量保证值(A)(环境温度40℃)为276A，而该厂的ZRC-VV22-0.6/1-3×150+1×70相同条件下的载流量为271A， ZRC-VV22-0.6/1-3×120+1×70载流量为235A，也就是说ZRC-YJV22-1-3×95+1×50（价格176.61元/米）完全可以替代ZRC-VV22-0.6/1-3×120+1×70（价格214.4元/米），甚至可以替代ZRC-VV22-0.6/1-3×150+1×70（价格253.73元/米）。
如果YJV型95电缆替代VV型120电缆费用可以降低17％，如果替代VV型150电缆费用可以降低30％。粗略统计一下，设计时如按照YJV电缆等同高一规格VV22电缆选用可节约电力电缆成本约15%以上。按此优化设计思路，乌拉山项目中，低压电力电缆节约了采购成本约30万元。建议公司在各工程建设中大力推广使用YJV型低压电力电缆。 信息请登陆:输配电设备网
设计中注意事项：对于距离较长的电缆（一般200米以上），除了按照载流量选择电缆外，还应注意压降的影响，如ZRC-YJV22-1-3×95+1×50的电压损失为0.105%/(A.km)(cos∮＝0.8时)，而ZRC-VV22-0.6/1-3×120+1×70的电压损失为0.081%/(A.km)(cos∮＝0.8时)，一般业主规定我方的低压压降不得超过5％，选择电缆时请注意校验一下电压损失。
YJ----交联聚乙烯绝缘
V----聚氯乙烯护套

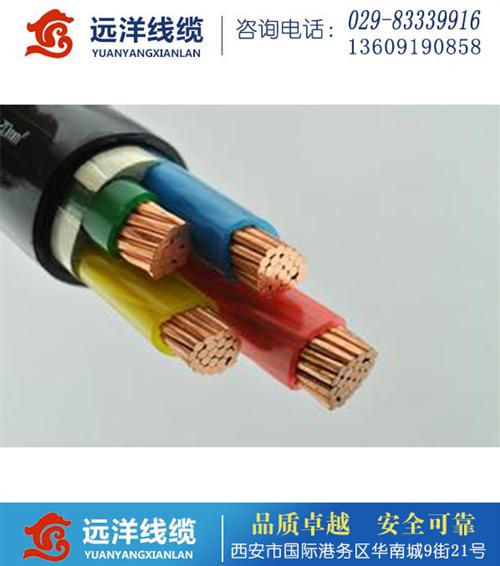

YJV电缆型号的名称为：交联聚乙烯绝缘聚氯乙烯护套电力电缆
交联聚乙烯绝缘电力电缆具有卓越的热-机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单，重量轻，敷设不受落差限制等优点，是目前广泛应用于城市电网，矿山和工厂的新颖电缆。
电缆的绝缘-交联聚乙烯是利用化学方法和物理方法使线型分子结构的聚乙烯转化为立体网状结构的交联聚乙烯，从而大幅度的提高了聚乙烯的热机械性，从而保持了优异的电气性能。
交联聚乙烯绝缘电力电缆导体最额定工作温度为90℃，比聚氯乙烯绝缘，聚乙烯绝缘电缆均高，所以电缆的载流量也进一步提高。
执行标准：
GB/T12706.2-2008 额定电压 1KV （Um=1.2KV）到35KV(Um=1.2KV)挤包绝缘电力电缆及附件
IEC60502-2:2005 额定电压1~30KV挤包绝缘电力电缆及附件
防火
常用电缆中，虽然聚氯乙烯护套电力电缆防水性能等方面优于聚乙烯护套电力电缆，但在火灾条件下，聚氯乙烯释放出的有害气体远超过聚乙烯。几乎所有电缆厂家都生产聚氯乙烯护套电力电缆，其中只有部分厂家同时生产聚乙烯护套电力电缆。
阻燃电缆：阻燃产品比非阻燃产品能提供１５倍以上的逃生时间；阻燃材料烧掉的材料仅为非阻燃材料的ｌ／２；阻燃材料的热释放率仅为非阻燃材料的ｌ／４；燃烧产品总的毒气气体量，如以一氧化碳的相当量表示，阻燃产品仅为非阻燃产品的ｌ／３；普通阻燃产品与非阻燃产品的产烟性能、产烟量无大的区别。阻燃电缆按GB12666.5-90标准分为A、B、C三类，在工程设计中宜选择A类阻燃电缆。减少在同一防火隔断（例如同一桥架、同一竖井）内的电缆数量，有助于提高电缆的阻燃能力。
耐火电缆：根据ＧＢｌ２６６６.６规定，耐火试验温度分为二类：Ａ类为９５０—１０００℃ 考核时间为９０分钟
Ｂ类为７５０—８００℃ 考核时间为９０分钟。即电缆在外部火源７５０—８００℃（或９５０—１０００℃）直接燃烧下，９０分面内仍能通电，就判定为Ｂ类或Ａ类耐火电缆。
有机类耐火电缆在铜导体上包绕云母耐火带（耐高温８００℃）作为耐火层，然后按不同型号挤上一定厚度的正常绝缘层，最后电缆芯间填充层和最外层的护套与普通电缆一样。无机类又称为矿物质绝缘型或者氧化镁绝缘电缆，其外护套为铜管或特种合金管，在外护套和铜芯导体之间填充氧化镁作为绝缘材料，由于氧化镁的熔点为２８００℃，铜管（外护套）的熔点为１０８３℃，特种合金管可以保证在825℃无变形，因此只要外护套不受破坏，该电缆就能正常工作，其耐火性能远超过有机类耐火电缆。在工程设计中不要轻易提出要求使用A类耐火电缆，因为NH-YJV或NH- VV一般都达不到A类要求，而矿物质绝缘电缆耐火性能虽然优异，但造价远高于普通耐火电缆，对施工的要求更加严格，另外由于是独芯电缆，各相对N、对PE间距不同，单相短路、接地短路阻抗（电抗）有一定差异。
