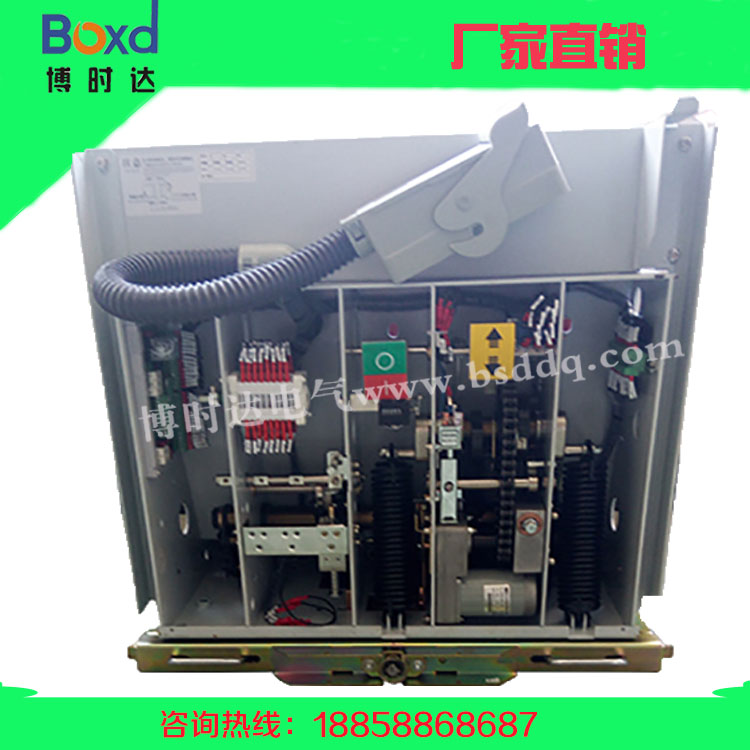

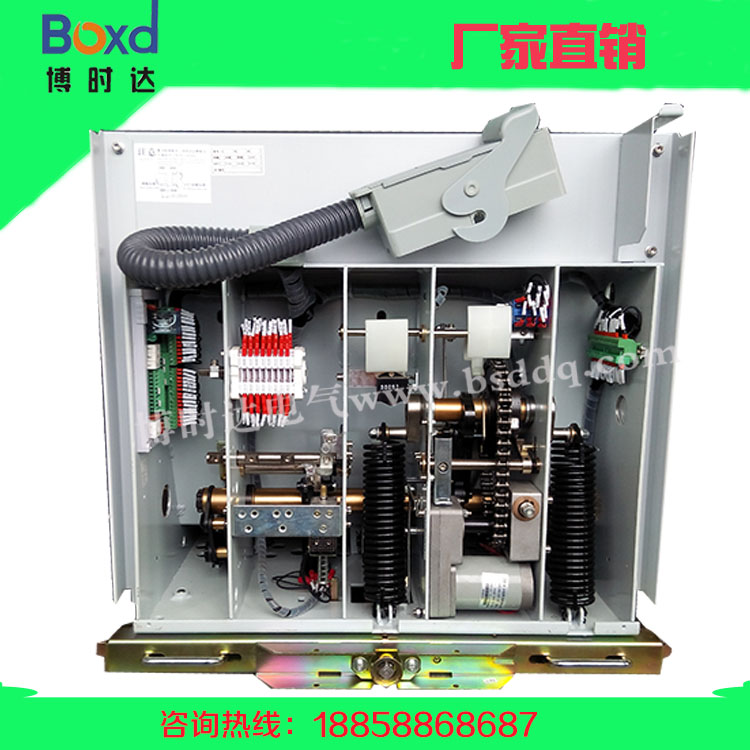

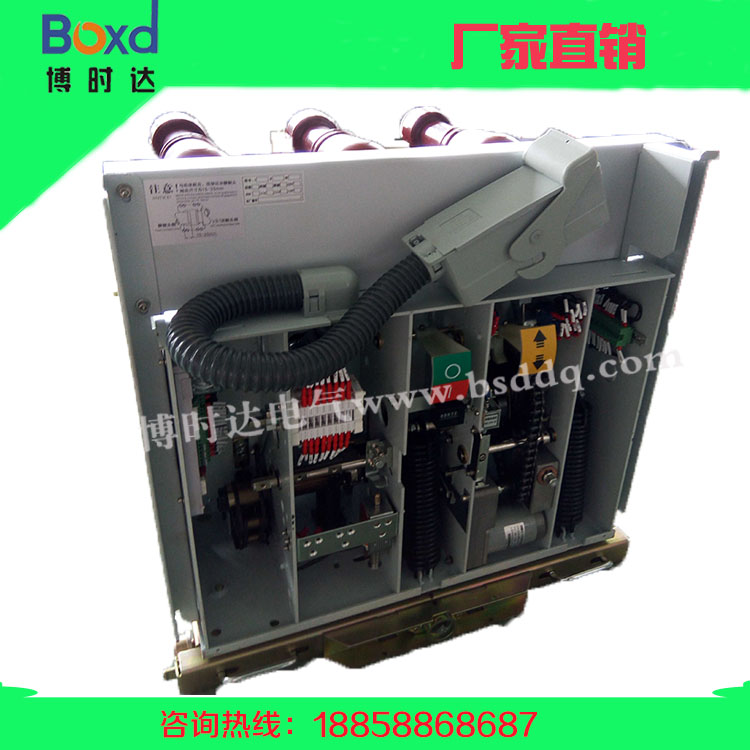

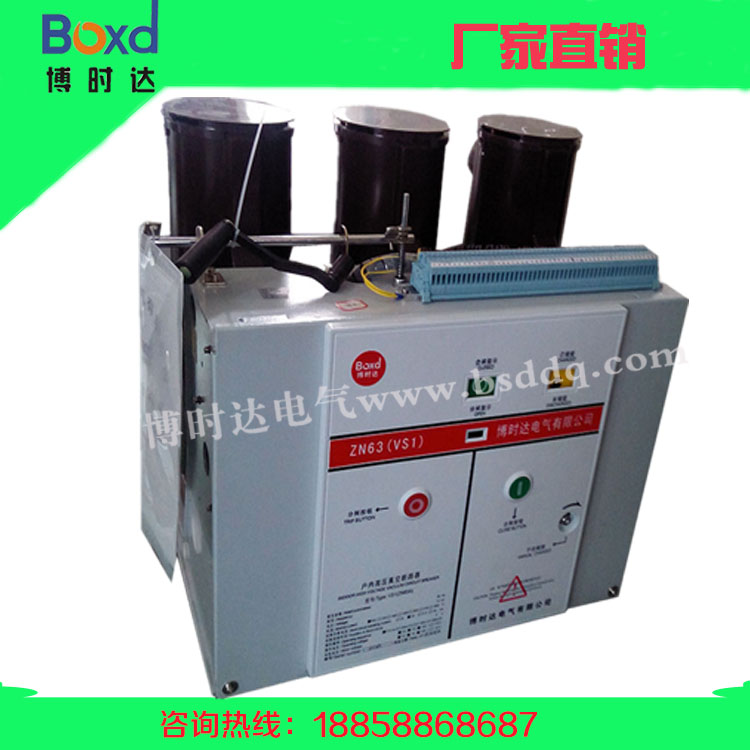

ZN63-12(VS1)固定式户内真空断路器ZN63-12（VS1）固定式户内高压真空断路器
ZN63-12真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，可作接通线路,切断故障电流和保护功能.尤其适合于额定工作电流下的频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用.ZN63-12真空断路器是引进瑞士ABB公司技术，结合国内行业发展状况、生产能力开发制造的产品。该产品总体结构为开头本体与操动机构一体安装的形式，采用复合绝缘结构，无污染、无爆炸，绝缘水平高。
ZN63-12真空断路器操动机构为弹簧储能式，可以用交流操作，亦可用手动操作。
VS1-12型户内高压真空断路器，系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。型号及其含义主要技术参数序号项目单位数据1额定电压kV122最高工作电压kV6306306303额定电流(A)A1250125012504额定短路开断电流kA202531.55额定短路关合电流kA5063806额定峰值耐受电流kA50638074S额定短时耐受电流kA202531.58额定绝缘水平工频耐压(额定开断前后)kV42(断口48)冲击耐压(额定开断前后)75(断口84)9额定操作须序次分-0.3s-合分-180s-合分10机械寿命次100011额定短路开断电流开断次数V5012操动机构额定合闸电压(直流)V110，20013操动机构额定分闸电压(直流)mm110，20014触头开距mm11±115超行程(触头弹簧压缩长度)ms3.5±0.516三相分、合闸不同期性ms≤217触头合闸弹跳时间m/s≤218平均分闸速度m/s0.9～0.1219平均合闸速度s0.4～0.820分闸时间最高操作电压下≤0.05最低操作电压下≤0.0821合闸时间s0.122各相主回路电阻μΩ605023动静头允许磨损累积厚度mm3外形及安装尺寸
ZN63-12/630-20),(ZN63-12/1000-20),(ZN63-12/1250-20)
(ZN63-12/630-25),(ZN63-12/1000-25),(ZN63-12/1250-25)
(ZN63-12/1250-31.5),(ZN63-12/1600-31.5)
(ZN63-12)型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
