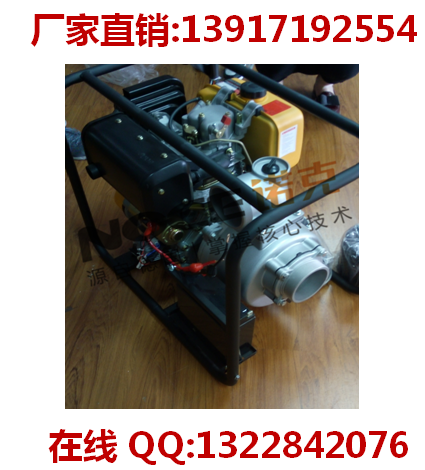

电启动4寸柴油泵车库排水机
4寸柴油机水泵的出厂性能参数: | |

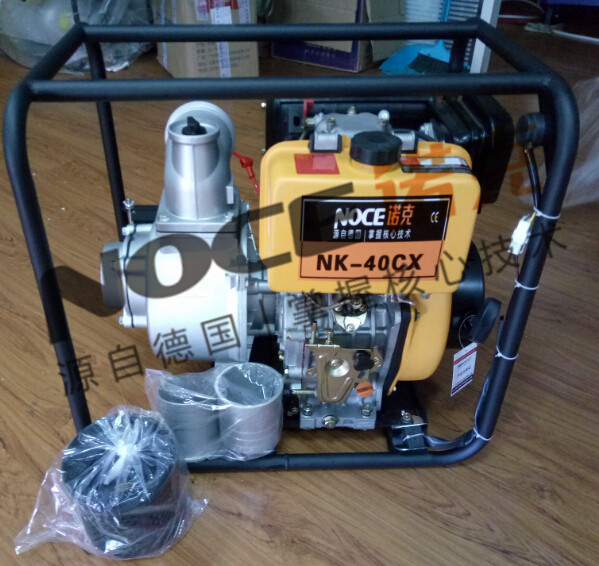

型号 | NK-40CX |
出水、进水口径(MM) | 100(4英寸) |
流量(m3/h) | 100 |
扬程(m) | 25(82.02) |
吸程(m) | 8 |
转速(mp) | 3600 |
动力型号 | 186F/E |
额定功率(hp) | 9.5 |
排量Displacement[ml(cu.in)] | 406 |
启动系统 | 手启动 Recoil starter/ 电启动 Electric starter |
油箱容量(L) | 5.5 |
连续工作时间(h) | 5.5-6 |
外形尺寸(L×W×H)mm | 665×490×620 |
净重(kg) | 75 |
型式 | 单缸、立式、四冲程、风冷、直喷式 |
缸径*行程 | 86*70mm |
润滑油容积 | 1.65L |
用途 | 防灾防汛,企业消防,浇地排涝,园林种植,大棚灌溉,绿化养护,管道工程等 |
品牌 | 德国诺克 |
联系人 | 蔡燕(经理) |
手机: | 13917192554 |
QQ: | 1322842076 |
由于液体在蜗壳内不断冲击叶栅,不断被叶轮击碎,就同空气强烈搅拌混合,生成气水混合物,并不断地流动致使气水不能分离。混合物在蜗壳出口被隔舌剥离,沿短管进入分离室。在分离室内空气被分离出来,由出口管排掉,而水仍经左右回水孔流向叶轮外缘,并与吸入管空气相混合。如此反复循环,逐渐将吸入管路中的空气排尽,使水进入泵内,完成自吸过程。
自吸泵油泵隔膜泵螺杆泵齿轮油泵内混式的自吸泵,工作原理与外混式自吸泵相同,其区别只是回水不流向叶轮外缘,而流向叶轮入口。电启动4寸柴油泵车库排水机内混式自吸泵在启动时,须打开叶轮前下方的回流阀,使泵内液体流回到叶轮入口。水在叶轮高速转动的作用下与吸入管来的空气相混合,形成气水混合物排至分离室。在这里空气排出而水又从回流阀返回到叶轮入口。如此反复进行,直至空气排尽,吸上水来。
自吸泵的自吸高度,与叶轮前密封间隙、泵的转数、分离室液面高度等因素有关。叶轮前密封间隙越小,自吸高度越大,一般取为0.3~0.5毫米;在间隙增大时,除自吸高度下降外,泵的扬程、效率均降低。泵的自吸高度随叶轮的圆周速度u2的增大而增大,但到最大自吸高度时,转数增加而自吸高度就不再增加了,此时只是缩短自吸时间;当转数下降时,自吸高度则随着下降。
