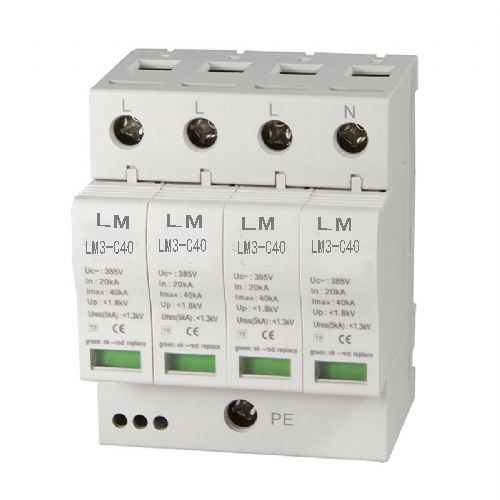

LM1-A25KA/4P极数：4P额定频率：50Hz额定绝缘电压：220V脱扣器电流：25KA产品认证：CCC安装方式：插入式速度：普通型灭弧介质：空气式结构：塑壳式操作方式：电动操作

复合型25KA防雷器描述：一、产品用途 该产品广泛适用于移动通信基站、微波通信局/站、电信机房、工厂、民航、金融、证券等的电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱、以及其它各种重要且易遭受雷击的设备，使电源系统免受雷击过电压损坏。 一、产品特点 ●火花间隙结构，通流容量超大； ●纳秒级响应速度； ●电极采用合金材料，使用寿命
安装注意

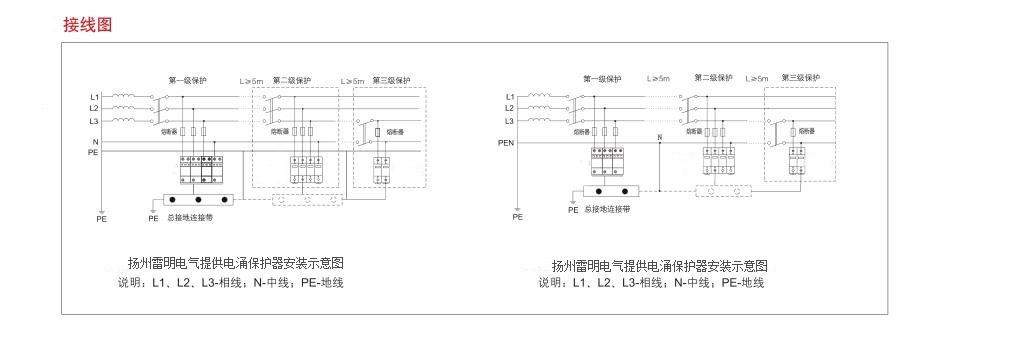

一、安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为接地线。
二、安装时必须切断电源，严禁带电操作，连接导线必须符合要求。
三、当模块故障显示窗口指示红色时，表示防雷器已经失效，应及时更换新的产品。
四、防雷接地应符合防雷规范要求，接地线尽可能短且接地电阻应小于10Ω。
系列电涌保护器适用于交流50HZ/60HZ，380V及以下的TT、IT、TN-C-S等供电系统可作为雷击时等电位连接，其设计符合GB18802.1-2002和IEC61643-1:1998技术标准，外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置，当电源保护因过流过热，击穿失效时，失效脱离装置能自动的将其从电网上脱离。
LM1-A15/380/4系列间隙型电涌保护器(属于一级防雷器,10/350μs波形)依据IEC和GB标准设计.应用于雷击风险较高地区的设备系统的电源第一级电涌保护.可防范直击雷在内的各种电涌电流,通过不同数量的组合可适用于单相,三相供电线路,模块化设计,标准35mm导轨式安装方式,安装于建筑物总配电柜(箱),具备很高的雷电流泄放能力,无续流,单模块最大冲电流(10/350μs)分别达到limp=15KA,limp=25KA,limp=35KA,limp=50KA最大放电电流(8/20μs)分别可达到limp=100KA,limp=150KA,limp=160KA,limp=200KA.大通流量防雷器。
依据EN 61643-11, SPD 1级 1级
依据IEC 61643-1, SPD Ⅰ级 Ⅰ级
额定电压（最大持续工作电压）UC 275V 275V
雷电冲击电流 (10/350μs) Iimp 50/100kA 25/50kA
电压保护水平 Up ≤2.0kV ≤1.5kV
Uc时工频续流遮断能力 [L-N] Ifi 25kArms 25kArms

一级电涌保护器产品特点：1：标准35mm导轨安装，结构紧凑，双接线端(凯文方式)。2：配有劣化状态指示灯（红灯亮，防雷器故障，需及时更换），方便安装与维护。3：B+C级保护，泄放能量大，残压低。（每线Iimp50KA Up≤ 2000V)4:采用独有自点火技术,无工频续流,无漏电流，安全系数高。LM1-A25KA/4P极数：4P额定频率：50Hz额定绝缘电压：220V脱扣器电流：25KA产品认证：CCC安装方式：插入式速度：普通型灭弧介质：空气式结构：塑壳式操作方式：电动操作
