全绝缘全密封紧凑型共箱式环网柜的气箱采用进口敷铝锌钢板，利用先进的激光焊接技术焊接而成，充气柜体的防护等级达到IP67.气箱内充以SF6气体，并经过同步抽真空、氦检漏，确保气箱的密封性。负荷开关、接地开关等开关活动部件及母线、熔断器绝缘筒、真空灭弧室均密封在不锈钢气箱内。气箱底部装有防爆膜片，当开关出现异常而使气箱内的气压超过一定数值时，能从下部防爆口卸压，有效防止高压气体对人、电缆及变电站内其余设备的损害。
施耐德SM6环网柜，RM6环网柜，RM6全绝缘封闭式开关柜，施耐德开关柜，施耐德24KV环网柜，施耐德10KV环网柜，SM6环网柜，施耐德SM6-IMP/QMP的价格，中高压成套施耐德环网柜
额定公频耐压相对地 42kV，断口对断口 48kV
额定电流 630A，转移电流 1750A
开关热稳定电流 20kA/3S 或 25kA/1S
开关动稳定电流(峰值电流) 50kA 或 63kA
接地到动稳定电流(峰值电流) 50kA 或 63kA

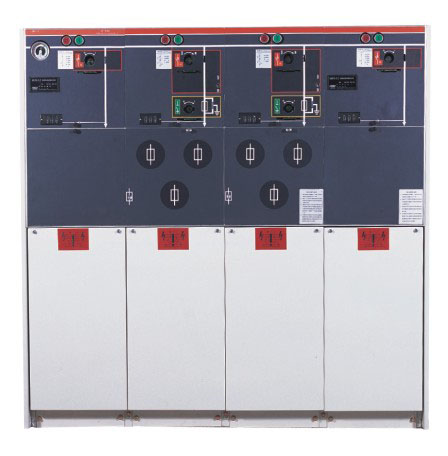

SM6， SF6全绝缘全密封紧凑型共箱式环网柜（简称共箱式环网柜）敷铝锌钢板环网柜是可扩展模块组合式,金属密封开关柜系列产品,选用的开关装置包括:
六氟化流充气开关型环网柜选用国产FLN36-12型开关：电动操作机构、手动操作机构、电动接地，手动 接地。
SF6全绝缘全密封紧凑型共箱式环网柜（简称共箱式环网柜）是新一代小尺寸模块式开关设备具有单元型及共箱型等模块化结构，每个模块都具有其各自的功能，在一个SF6绝缘气箱内最多可以配置6个模块（单元）。当系统要求配置数大于6个单元时，要采用扩展母线的形式将柜子连接起来；每个SF6绝缘气箱都可以在左右侧任意扩展，根据不同的设计方案任意排列，实现不同的配置要求。
全绝缘全密封紧凑型共箱式环网柜的气箱采用进口敷铝锌钢板，利用先进的激光焊接技术焊接而成，充气柜体的防护等级达到IP67.气箱内充以SF6气体，并经过同步抽真空、氦检漏，确保气箱的密封性。负荷开关、接地开关等开关活动部件及母线、熔断器绝缘筒、真空灭弧室均密封在不锈钢气箱内。气箱底部装有防爆膜片，当开关出现异常而使气箱内的气压超过一定数值时，能从下部防爆口卸压，有效防止高压气体对人、电缆及变电站内其余设备的损害。
环网柜（Ring Main Uint）一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
