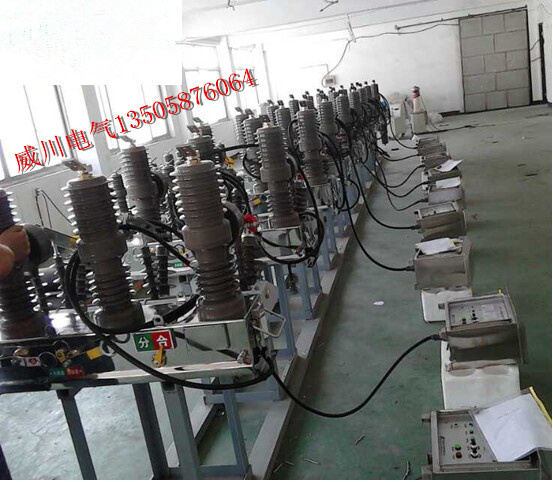

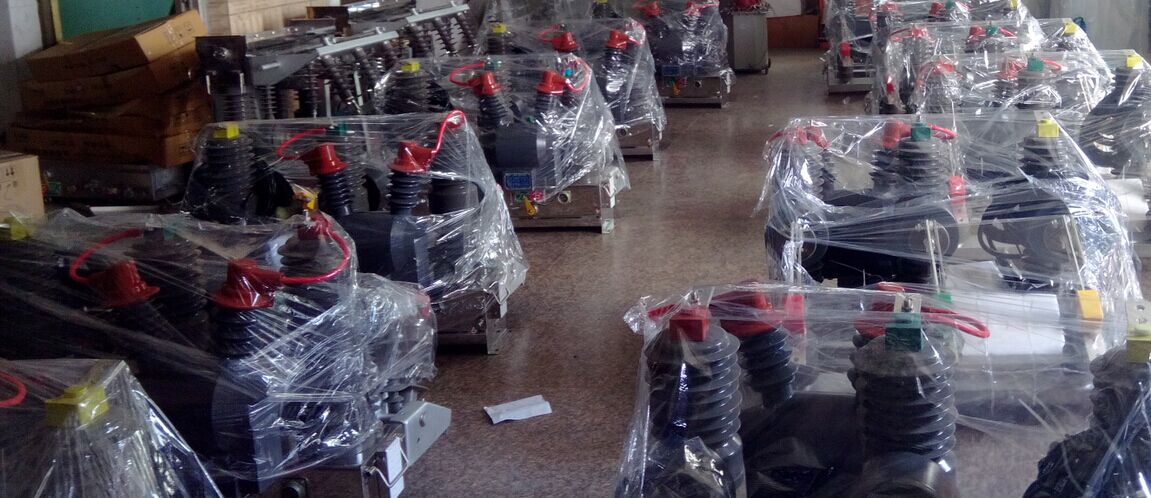

ZW32-12户外真空断路器

<<公司名称；乐清威川电气有限公司，网址www.wcele.com>>

(1）客户下订单电话；0577-62708572 （2）产品介绍；本断路器有手动操作和电动操作，有带电压互感器，有不锈钢和铁壳。

（3）630A-1250-1600-2000是代表电流，（20KVA-25KVA-31.5KVA是代表短路断开电流。）

产品如果有问题，省外48小时到达，省内24小时到达维护，客户可放心所用

断路器简介
各机械特性对产品性能的影响产品机械特性的优劣，对产品各项电气性能有重要的关系，而且影响产品运行可靠性。衡量真空断路器的性能，真空灭孤室本身的性能固然重要，然而机械特性同样具有举足轻重的作用。下面对各机械特性参数与产品性能的关系分述如下：
1.开距触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常在9～12mm之间，35kV的则在20～30mm之间。
2.触头接触压力在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力有如下几个作用：
(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。
(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。
(3)抑制合闸弹跳。使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。
(4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济

针对目前国内市场10KV户外真空断路器产品最大额定电流为1250A，最大短路开断电流为20KA的现状，我们在进行充份市场调研的基础上，

独立研发了具有完全自主知识产

权的全新一代户外真空断路器产品，该产品具有以下特点：
（一）适合于10KV、11KV、13.8KV及15KV电网适用
（二）最大额定电流至2000A，最大额定短路电流至31.5KA
（三）体积小、重量轻、即可适合于柱上接装，作为线路型保护断路器用，亦可作为变电站10KV侧出口，作为电站型断路器使用。
（四）可配永磁机构，也可配弹簧机构
2、结构特点 2.1 该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外

环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机

构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高

；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。

2.2 装有真空来弧室的高压真空断路器开断性能稳定可靠，威川电气专业生产，具有无燃烧、安全、免维护、

体积小、重量轻（＜210kg）和使用寿命长等特点。

2.3 断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使

用。 2.4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化，

也可与重合控制器配合组成重合器。

2.5 操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。

2.6 断路器的安装方式可采用单杆或双杆座装方式。
