交流型电源SPD是由多个单片式防雷芯片组成，针对不同配电系统所要求，可以自由组合成单相或三相保护，防止感应过电压或操作过电压对低压用电设备的损坏。本系列产品接线简便，安装方便，安全可靠。EPP65T通常用于二级保护。
|
型号 |
LM2-B60T2 |
|
最大持续运行电压Uc |
385VAC |
|
SPD试验类别 |
T2 |
|
标称放电电流In |
40kA |
|
最大放电电流Imax |
60kA |
|
电压保护水平Up |
2.2kV |
|
电压保护水平Up（In=5kA） |
1.5kV |
|
适用电网 |
220V/380VAC（50Hz） |
|
外形尺寸 |
74mm×88mm×74mm |
|
功能特点 |
指示灯可视告警、老化热脱扣和短路过流脱扣、35mm标准导轨安装 |
安装前现场条件
1、已有可靠接地系统，在配电柜（SPD安装处）的接地桩（条）上进行接地电阻的测定，电阻应满足国家标准；
2、配电柜应留有安装SPD的空间。

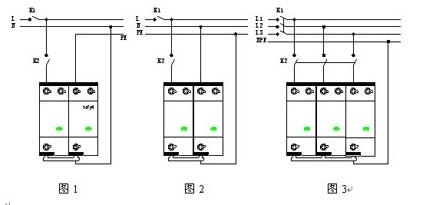

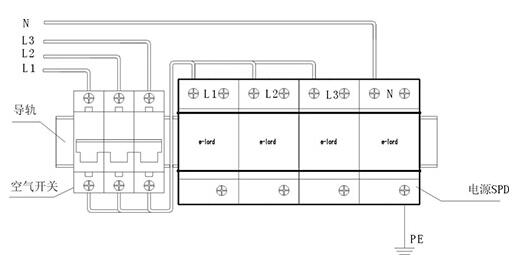

注：L为火线、N为零线、 E为地线。
维护
本产品并联安装于线路中，应定期检查其运行状况，尤其雷雨过后。检查分为外观检查和性能测试。
外观检查：每个避雷模块都有劣化指示。正常工作时：指示灯为绿色；老化后：指示灯熄灭。SPD老化后应及时更换。
性能测试：按国家防雷规范，每年至少检测一次，用防雷元件测试仪分别测量L-PE、N-PE的V1mA，IL≤20μA为合格。
适用范围
?常用于配电房、配电柜、逆变器、开关柜、交直流配电屏等系统的电源保护
?·建筑物内有室外输入的配电箱、建筑物楼层配电箱
?·用于低压工业电网和民用电网
?·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端

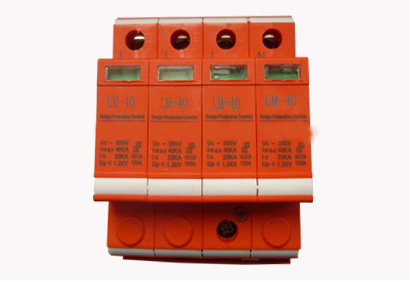

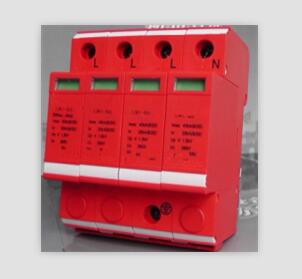

防雷模块4P二级浪涌保护器
