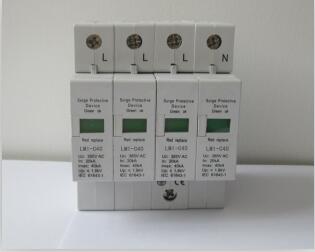

浪涌保护器IN60KA电涌保护器B型电涌保护器其设计为多组芯片并联结构，内置失效脱离装置，当电涌保护器中的一组芯片因过流过热、击穿失效时，能自动地将其脱离，同时对应指示窗出现红色指示。当出现红色指示时，应及时更换该极.
C型电涌保护器设计为插入式结构，由插座及插件组成，其每极主要性能参数见表2，该产品内置失效脱离装置，当电涌保护器因过流过热 、击穿失效时，能自动地将其从电网上脱离，同时指示窗由绿色转为红色。失效转为红色时，应及时更换插件。
产品符合GB18802.1-2002《低压配电系统的电涌(SPD) 第一部分：性能要求和试验方法》和GB50057-94《建筑物防雷设计规范》的标准。
适用范围
?常用于配电房、配电柜、逆变器、开关柜、交直流配电屏等系统的电源保护
?·建筑物内有室外输入的配电箱、建筑物楼层配电箱
?·用于低压工业电网和民用电网
?·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端
产品特点
? 依据IEC61643-1；GB18802.1标准的电源浪涌保护器
? 适用于TNS、TNC、TT、IT等配电系统
? 易于连接，由两部分组成，包括底座和可拔插的保护模块
? 作为低压电源系统第Ⅱ级浪涌保护器使用
? 高放电能力，无功耗，可靠性高，寿命长
? 双重热脱扣装置，提供可靠的保护
? 当故障发生时，检测窗口由绿色变为红色
? 带“*”为遥信可选
|
保护等级 |
C级 |
|
测试依据IEC61643-1 |
GB18802.1(2002) |
|
额定工作电压Un(V~) |
220/380 |
|
最大允许保险丝强度(A) |
16 |
|
标称放电电流(8/20μS)ln(KA) |
20 |
|
最大放电电流lmax(KA) |
40 |
|
电压保护水平Up(Kv) |
≤1.8 |
|
响应时间t(ns) |
＜25 |
|
工作温度 |
-40℃~+80℃ |
|
最大连接径(mm2) |
35硬线或35多股线 |
|
远端监控端子最大连接线径(mm2) |
1.5硬线 |
|
外壳颜色 模块/基座 |
黄色、灰色 |
|
外壳材料 |
增强阻燃PA66 |
|
安装 |
35mm电气导轨 |
SPD是由多个单片式防雷芯片组成，针对不同配电系统所要求，可以自由组合成单相或三相保护，防止感应过电压或操作过电压对低压用电设备的损坏。本系列产品接线简便，安装方便，安全可靠。EPP65T通常用于二级保护。浪涌保护器IN60KA电涌保护器
