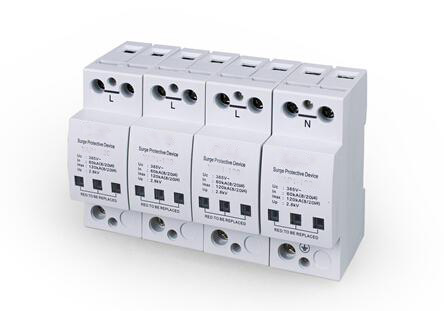

SPD浪涌100KA电涌保护器安装
B80型大通流交流电源防雷器用于防止雷电过电压和瞬态过电压对三相交流电源系统和用电设备造成的损坏。
其主要特点是：
? 采用温控断路技术，并内置过流保护电路，彻底避免火险发生
? 工作状态及失效状态，清晰直观
? 安装方便，维护简单
? 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作
? 可以实现凯文接线

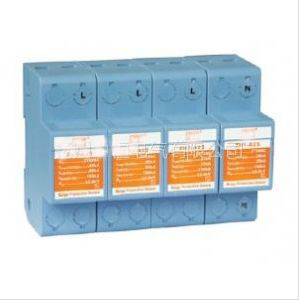

3+N型标准交流电源防雷器用于防止雷电过电压和瞬态过电压对三相交流电源系统和用电设备造成的损坏。
其主要特点是：
? 采用温控断路技术，并内置过流保护电路，彻底避免火险发生
? 工作状态及失效状态，清晰直观
? 安装方便，维护简单
? 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作
|
产品型号 |
LM2-B80 |
|
标称工作电压 |
380V AC |
|
最大持续工作电压 |
385V AC |
|
标称放电电流（8/20μs） |
40kA |
|
最大通流容量（8/20μs） |
80kA |
|
保护水平（20KA，8/20μs） |
≤1500V |
|
响应时间 |
25ns |
|
保护模式 |
L1/L2/L3/N-PE |
|
外形尺寸 |
90×144×65 mm |
|
接线截面积 |
35mm2 |
|
防护等级 |
IP20 |
|
工作环境 |
温度－40～＋85℃，相对湿度≤95％(25℃) |
防雷器安装注意事项
一、安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为接地线。
二、安装时必须切断电源，严禁带电操作，连接导线必须符合要求。
三、当模块故障显示窗口指示红色时，表示防雷器已经失效，应及时更换新的产品。
防雷接地应符合防雷规范要求，接地线尽可能短且接地电阻应小于10Ω。SPD浪涌100KA电涌保护器安装
