唐山GGD侧片 GGD柜体框架_GGD柜体标准件

GGD型低压固定式成套开关设备适用于发电厂、变电所、工矿企业等地理用户作为交流50HZ，额定工作电压380V，额定工作电影380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换，分配与控制之用。该产品分断能力高，额定短时耐受电流达50KA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
  交流低压配电柜(GGD型)符合GB7251〈〈低压成套开关设备和控制设备〉〉、IEC60439〈〈低压成套开关设备和控制设备〉〉，等标准。

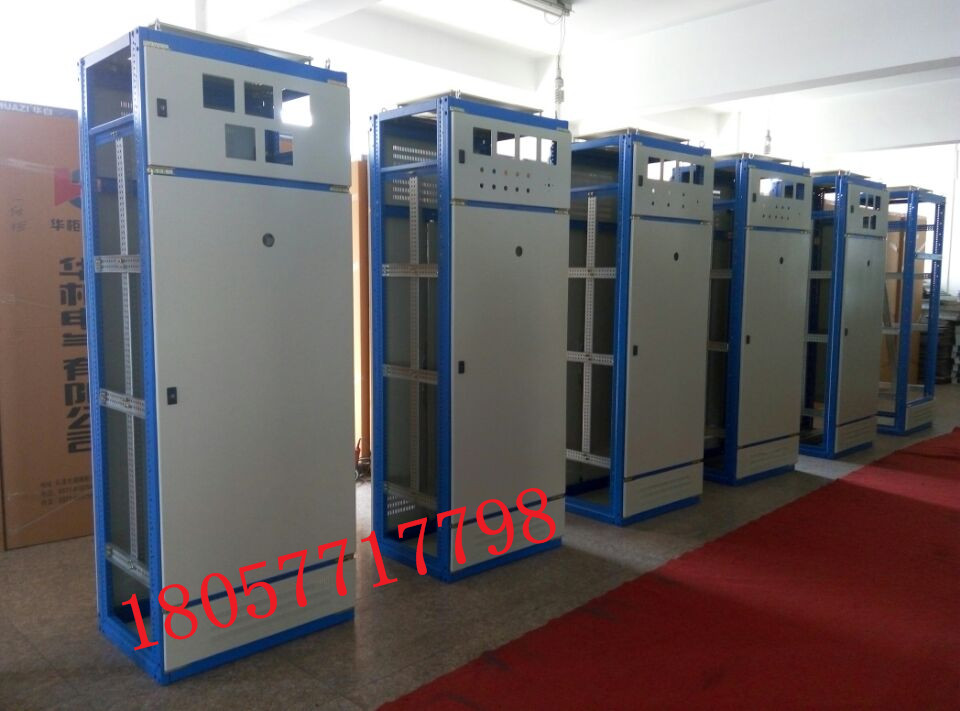

  GGD型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用C型材组装而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期。也提高了工作效率。
      GGD柜设计时充分考虑到柜体运行中散热问题。在归体上下两端均有不同数量的散热槽孔，当柜体电器元件发热时，数量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
      GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。
      柜体用转轴式活动铰链与构架相连、安装、拆卸方便。门的拆边处嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
装有电器元件的仪表门用多股软铜线与框架相连。柜体内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。
     柜体表面采用高压静电喷塑粉工艺处理。具有附者力量，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
     柜体的顶端在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
     柜体的防护等级为IP30，用户也可以根据使用环境的要求在IP20~IP40之间选择。
