三通穿线盒 铝合金G3/4″BHC-G3/4-B型-DN20

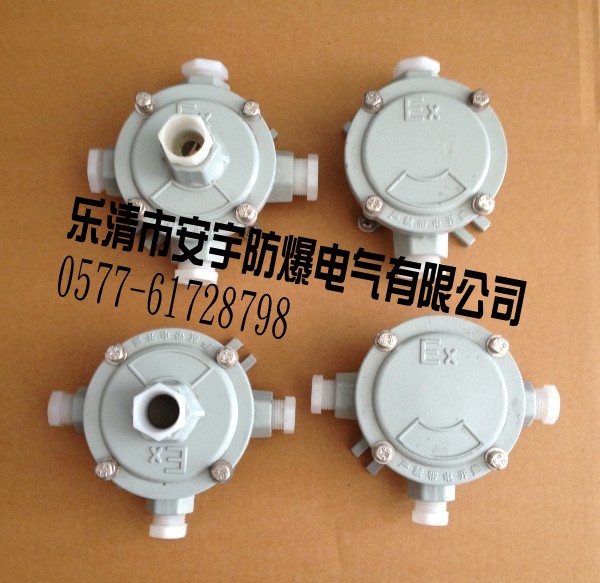

1. 产品名称：BHC(YHXE)系列防爆穿线盒

2. 产品防爆型式为：增安型，标志为Exe II  Gb

3. 产品执行标准：GB3836.1-2010   GB3836.3-2010

一． 主要用途和试用范围：

1. BHC系列防爆穿线盒（简称穿线盒）可在1区、2区，II类气体环境中，用于石油，化工厂敷设电线管路时，作为管路连接拐弯及分支之用。

2. 环境气压80-110kpa

3. 周围环境温度为-20-+40°C

4. 空气相对湿度不大于95%（当温度在+25°C）

5. 在无破坏金属与绝缘气体和蒸汽环境中。

6. 在无滴水或液体侵入的地方，

7. 在无显著摇动盒冲击震动的地方。

8. 等级3级

9. 安装类别II类。

二． 主要规格及技术参数

1. 防护等级:IP65

2. 管螺纹规格：G1/2”,G3/4”,G1”,G1-1/2”，G1-1/4，G2”

3. 螺纹齿合最少扣数：6

三． 结构特点

1. 本产品为增安型，铝合金外壳，表面静电喷塑，外形美观。盖体间接合采用耐油橡胶密封衬垫密封，通口为圆柱管螺纹与电缆管路连接。

2. 穿线盒外壳采用铝合金ZL102制造，其抗拉强度不低于120MPa,含镁和钛总量不大于7.5%（重量比）

四． 使用与维护

1. 用户在使用该产品时应定期维护。

2. 穿线盒的密封衬垫为耐油橡胶3001制作，在使用或维修过程中，如发现老化现象应及时相制造厂购买并及时更换，以免影响产品的防爆性能。

五． 运输、储存

1. 穿线盒在运输的过程中，应防止撞击或强烈震动，并应有防止雨雪侵袭的措施。

2. 穿线盒应储存在空气流通、无滴水和液体来侵袭，环境温度不高于+40°C不低于-25°C，空气相对湿度不大于98%（+25°C）的仓库中。

英制接头

管螺纹G1/2-通径DN15-电缆外径φ7-φ10
管螺纹G3/4-通径DN20-电缆外径φ10-φ14

管螺纹G1-通径DN25-电缆外径φ14-φ18

管螺纹G1-1/4-通径DN32-电缆外径φ15-φ23
管螺纹G1-1/2-通径DN40-电缆外径φ18-φ30

管螺纹G2-通径DN50-电缆外径φ25-φ38

公制接头
规格M16-螺纹M16×1.5-电缆外径φ5-φ8
规格M20-螺纹M20×1.5-电缆外径φ6-φ12
规格M25-螺纹M25×1.5-电缆外径φ9-φ13

规格M32-螺纹M32×1.5-电缆外径φ10-φ18

规格M40-螺纹M40×1.5-电缆外径φ17-φ25

规格M50-螺纹M50×1.5-电缆外径φ23-φ44

规格M63-螺纹M63×1.5-电缆外径φ32-φ44

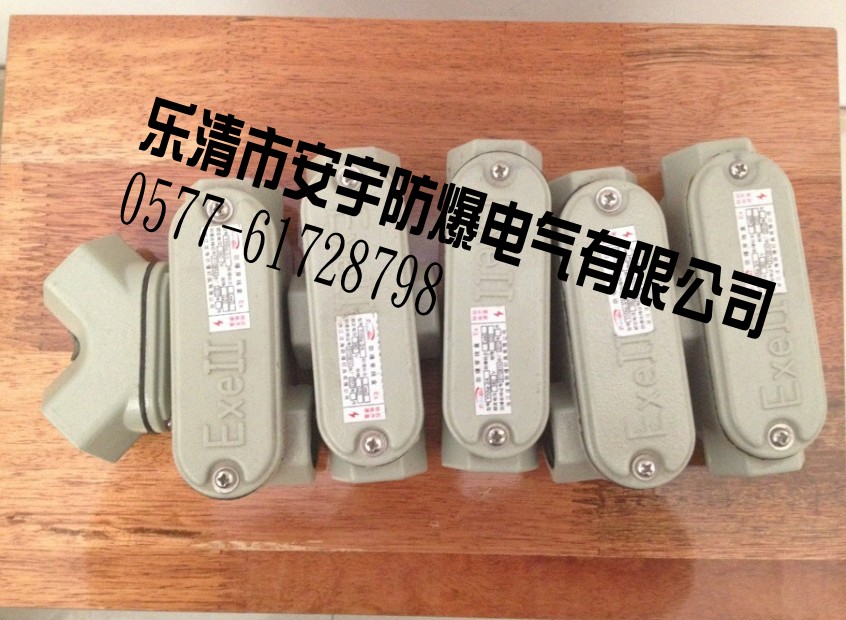

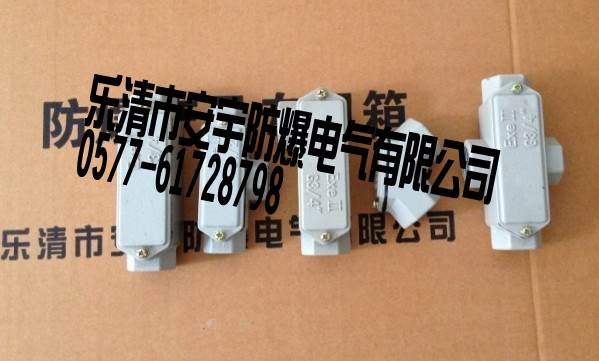

BHC-G1/2-A(YHXe-DN15-A)直通二通穿线盒

BHC-G1/2-B(YHXe-DN15-B)三通穿线盒
BHCG1/2-C(YHXe-DN15-C)四通穿线盒

BHC-G1/2-D(YHXe-DN15-D)左弯通穿线盒

BHC-G1/2-E(YHXe-DN15-E)右弯通穿线盒

BHC-G1/2-F(YHXe-DN15-F)下弯通穿线盒

BHC-G1/2-G(YHXe-DN15-G)下三弯通穿线盒

BHC-G1/2-H(YHXe-DN15-H)元宝型穿线盒

BHC-G3/4-A(YHXe-DN20-A)直通二通穿线盒

BHC-G3/4-B(YHXe-DN20-B)三通穿线盒
BHC-G3/4-C(YHXe-DN20-C)四通穿线盒

BHC-G3/4-D(YHXe-DN20-D)左弯通穿线盒

BHC-G3/4-E(YHXe-DN20-E)右弯通穿线盒

BHC-G3/4-F(YHXe-DN20-F)下弯通穿线盒

BHC-G3/4-G(YHXe-DN20-G)下三弯通穿线盒

BHC-G3/4-H(YHXe-DN20-H)元宝型穿线盒

BHC-G1-A(YHXe-DN25-A)直通二通穿线盒

BHC-G1-B(YHXe-DN25-B)三通穿线盒
BHC-G1-C(YHXe-DN25-C)四通穿线盒

BHC-G1-D(YHXe-DN25-D)左弯通穿线盒

BHC-G1-E(YHXe-DN25-E)右弯通穿线盒

BHC-G1-F(YHXe-DN25-F)下弯通穿线盒

BHC-G1-G(YHXe-DN25-G)下三弯通穿线盒

BHC-G1-H(YHXe-DN25-H)元宝型穿线盒

BHC-G1.2-A(YHXe-DN32-A)直通二通穿线盒

BHC-G1.2-B(YHXe-DN32-B)三通穿线盒
BHC-G1.2-C(YHXe-DN32-C)四通穿线盒

BHC-G1.2-D(YHXe-DN32-D)左弯通穿线盒

BHC-G1.2-E(YHXe-DN32-E)右弯通穿线盒

BHC-G1.2-F(YHXe-DN32-F)下弯通穿线盒

BHC-G1.2-G(YHXe-DN32-G)下三弯通穿线盒

BHC-G1.2-H(YHXe-DN32-H)元宝型穿线盒
