□产品使用范围 |
|
|---|---|
|

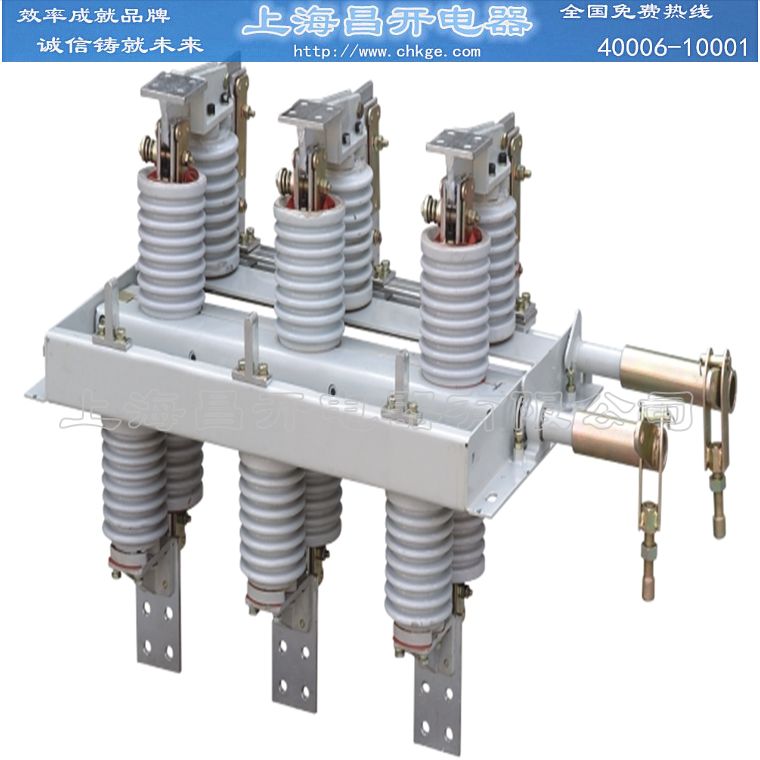

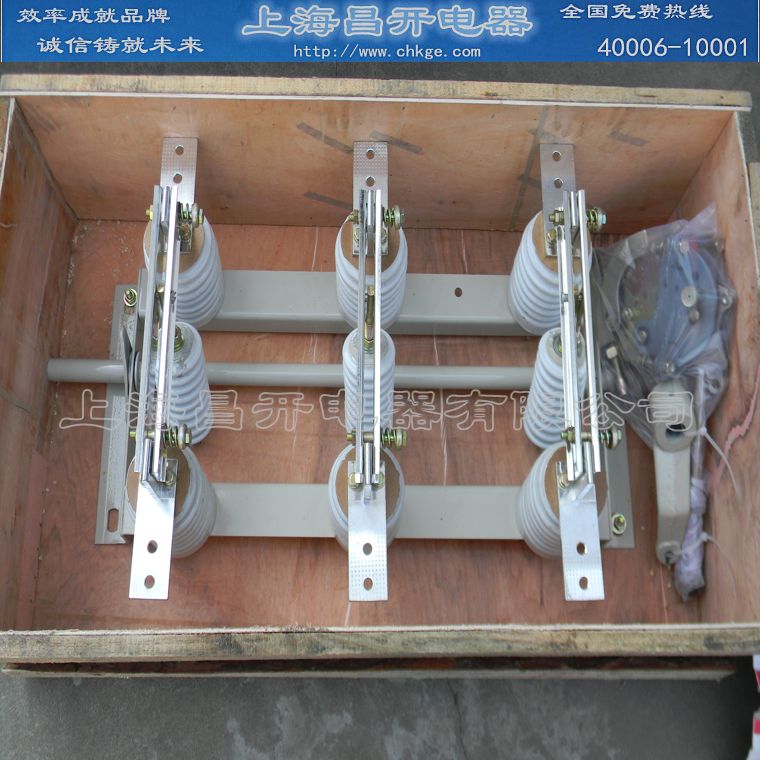

GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的合闸。 GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、点用空间小、绝缘能力强、易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电10千伏交流50Hz及以下户内电力系统中，作为在有电压无负载情况下，分合电路之用，可与高压开关柜配套使用，也可单独使用。 |
|
| 产品型号 | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 | GN30-12/1600-3150 | |
|---|---|---|---|---|---|---|
| GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-1 ZD/1000-31.5 | GN30-12D/1250-31.5 | GN30-12D/1600-3150 | ||
| 额定电压(KV) | l2 | |||||
| 额定电流(A) |
400 |
630 | 1000 | 1250 | 1600-3150 | |
|
额定短时耐受电流（KA） |
1 2.5 | 20 | 31.5 | 40 | ||
| 额定短路持续时间（S） | 4 | |||||
| 额定峰值耐受电流（KA） | 3 1 .5 | 50 | 80 | 100 | ||
| 额定绝缘水平 | 1min工作耐受电压（KV) | 极间、极对地 42 断口 49 | ||||
| 雷电冲击耐受电压(KV) | 极间、极对地 75 断口 85 | |||||
|
□外型及安装尺寸 |
|
|---|---|
|
|
898995850
