□概述 |
|
|---|---|
|

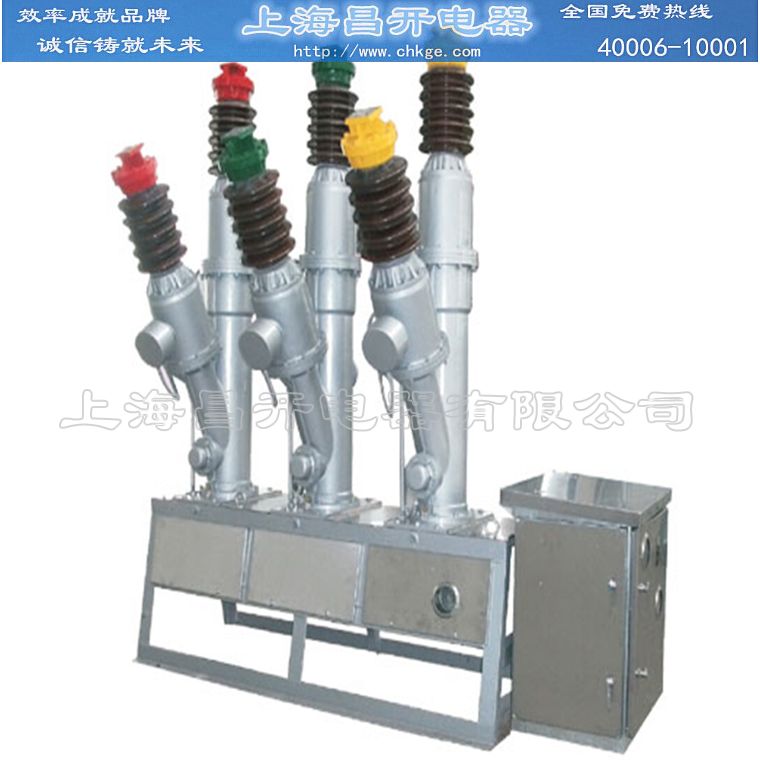

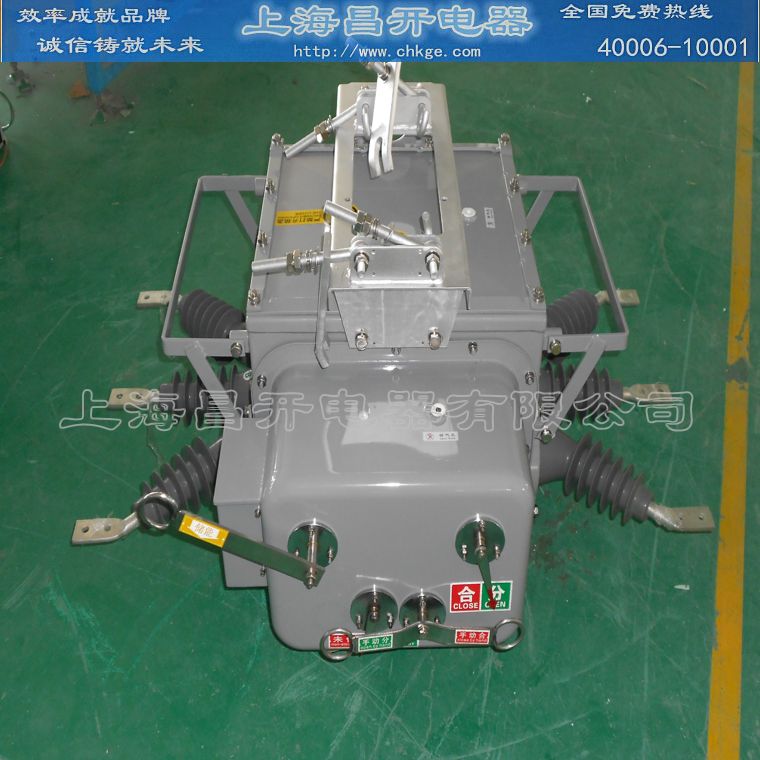

ZW20B-12系列户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产吕与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。 |
|
|
□型号含义
□性能优点 |
|
|
|
|
□主要技术参数 |
|
| 序号 | 项目 | 单位 | 参数 |
|---|---|---|---|
| 1 | 额定电压 | kV | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定电流 | A | 630、1000 |
| 4 | 额定短路开断电流 | kA | 12.5、16、20、25 |
| 5 | 额定峰值耐受电流(峰值) | kA | 31.5、40、50、63 |
| 6 | 额定短时耐受电流 | kA | 12.5、16、20、25 |
| 7 | 额定短路关合电流(峰值) | kA | 31.5、40、50、63 |
| 8 | 机械寿命 | 次 | 10000 |
| 9 | 额定短路开断电流开断次数 | 次 | 30 |
| 10 | 工频耐受电压(lmin):(湿)(干)相间、对地断口 | kV | 42/49 |
| 11 | 雷电冲击耐受电压(峰值)相间、对地断口 | kV | 75/85 |
| 12 | 二次回路1min工频耐压 | kV | 2 |
| 13 | 额定合闸操作电压 | V | Ac220 |
| 14 | 最高/最低合闸操作电压 | V | AC264/143 |
| 15 | 额定分闸操作电压 | V | Ac220 |
| 16 | 最高/最低分闸操作电压 | V | AC264/143 |
| 17 | 最高/最低电动机电压 | V | AC242/187 |
| 18 | SF6气体额定压表(表压) | Mpa | “0” |
| 19 | 净重 | kg | 140 |
|
□外形尺寸图 |
|
|---|---|
|
|
|
