□概述 |
|
|---|---|
|

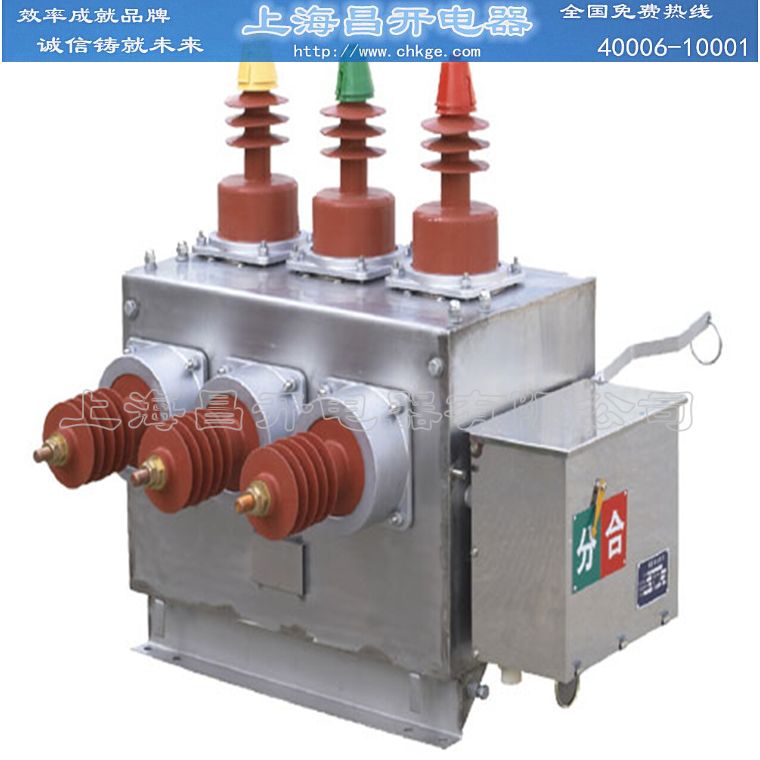

ZW10-12户外高压真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备，主要用于农网、城网、铁道、矿山和港口等配电系统，特别适用于户外架空线路，开断、关合电力系统中的负荷电流、过载电流及短路电流，对电网进行切换和保护。 |
|
| □型号含义 | |
|
ZW 10 - 12 (G) / 630(1250) - 12.5/16/20 | | | | | |_______ 额定短路开断电流(kA) | | | | |__________________ 额定电流(A) | | | |____________________________ 隔离刀 | | |_________________________________ 额定电压(kV) | |______________________________________ 设计序号 |_________________________________________ 户外真空断路器 |
|
| □主要技术参数 | |
| 序号 | 项目 | 单位 | 参数 | ||
|---|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | ||
| 2 | 额定电流 | A | 630 | 1250 | |
| 3 | 额定频率 | Hz | 50 | ||
| 4 | 额定短路开断电流 | kA | 12.5 | 16 | 20 |
| 5 | 额定峰值耐受电流(峰值) | kA | 31.5 | 40 | 50 |
| 6 | 额定短时耐受电流 | kA | 12.5 | 16 | 20 |
| 7 | 额定短路关合电流(峰值) | kA | 31.5 | 40 | 50 |
| 8 | 机械寿命 | 次 | 30 | ||
| 9 | 额定短路开断电流开断次数 | 次 | 10000 | ||
| 10 | 工频耐受电压(lmin):(湿)(干)相间、对地断口 | kV | 42 | ||
| 11 | 雷电冲击耐受电压(峰值)相间、对地断口 | kV | 75 | ||
| 12 | 二次回路1min工频耐压 | kV | 2 | ||
| 13 | 净重 | kg | 150 | ||
| □外形尺寸图 | |
|---|---|
|
|
|
