□概述 |
||||
|---|---|---|---|---|
|

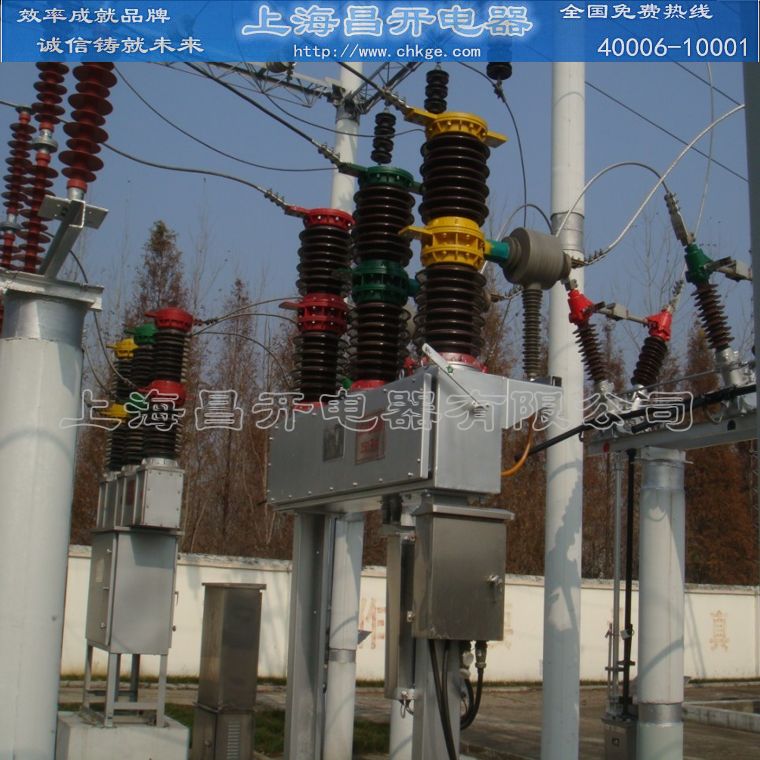

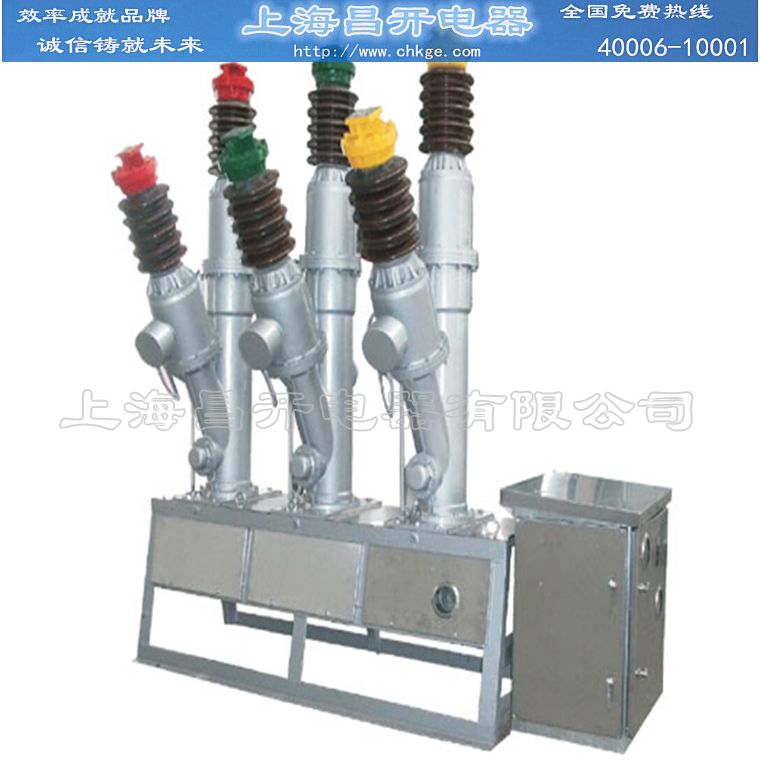

ZW7-40.5型户外高压真空断路器用于交流50Hz、电压40.5的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。 |
||||
|
□主要功能 |
||||
|
||||
|
□使用环境条件 |
||||
|
|
|||
|
□主要技术参数 |
||||
| 序号 | 项目 | 单位 | 参数 | ||
|---|---|---|---|---|---|
| 1 | 额定电压 | kV | 40.5 | ||
| 2 | 额定绝缘水平 | 工频耐受电压 |
干式 |
95 | |
| 湿式 | 80 | ||||
| 雷电冲击耐压（峰值） | 185 | ||||
| 3 | 额定电流 | A | 1250、1600、2000 | ||
| 4 | 额定短路开断电流 | KA | 20、25、31.5 | ||
| 5 | 额定操作顺序 | 次（timcs） | 分-0.3s合 分-180s合分 | ||
| 6 | 额定短路开断次数 | 12 | |||
| 7 | 额定短路关合电流（峰值） | KA | 50、63、80 | ||
| 8 | 额定峰值耐受电流 | ||||
| 9 | 额定短时耐受电流 | 20、25、31.5 | |||
| 10 | 额定短断路持续电流 |
S |
4 | ||
| 11 | 平均分闸速度 | m/s | 1.5±0.2 | ||
| 12 | 平均合闸速度 | 0.7±0.2 | |||
| 13 | 触头合闸弹跳时间 | S | ≤2 | ||
| 14 | 三相合（分）闸同期性时差 | ≤2 | |||
| 15 | 合闸时间 | ≤150 | |||
| 16 | 分闸时间 | ≤600000 | |||
| 17 | 机械寿命 | 次（timcs） | 10000 | ||
| 18 | 额定操作电压及辅助回路额定电压 | V | Dc220、110、24 | ||
| Ac220、110、24 | |||||
| 19 | 每相回路直流电阻（不含互感器） | μΩ | ≤100 | ||
| 20 | 动静触头允许磨损厚度 | mm | 3 | ||
| 21 | 重量 | Kg | 800 | ||
| □外形尺寸图 | |
|---|---|
|
|
|
898995850
