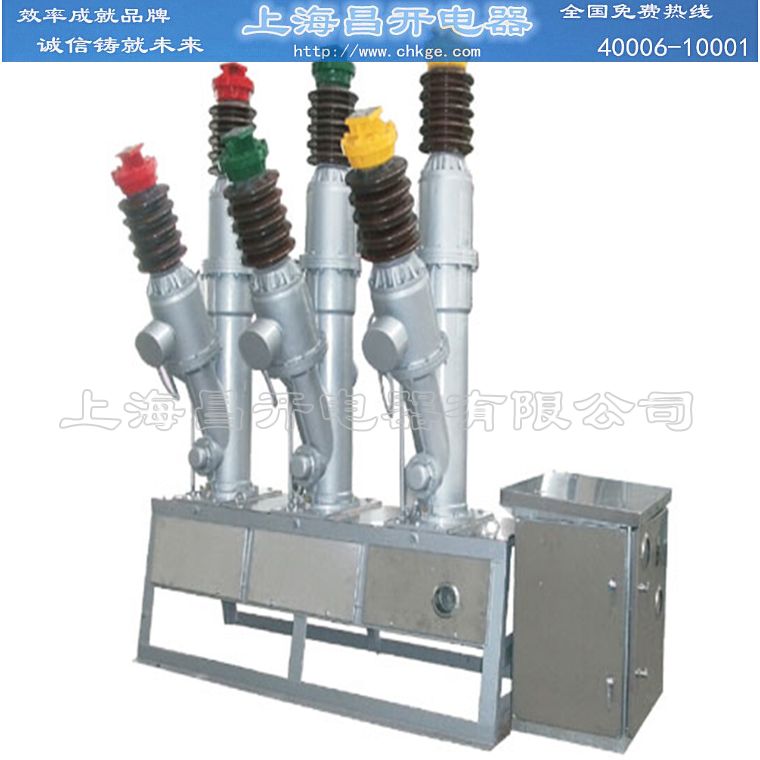

□概述
|

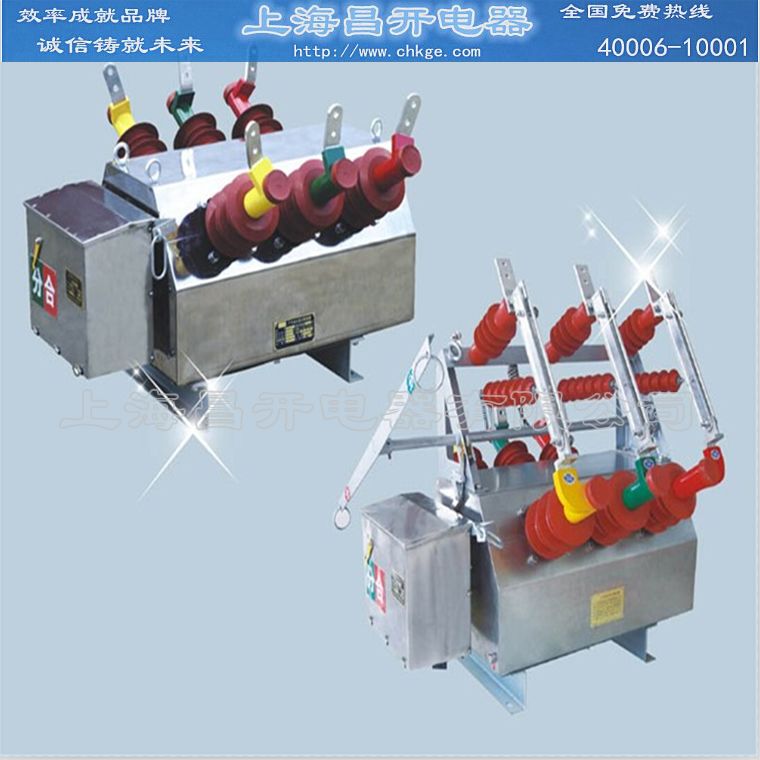

ZW6-12/630-16(20)型户外真空断路器适用于12kV及以下，交流50Hz的三相电力系统。主要用于农网和城网作分，合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12kV级电网的分段开关。 |
|
|
□性能优点 |
|
|---|---|
|
|
|
□型号含义 |
|
|
Z W 6 - 12 / 630 - □ | | | | | |______ 额定开断电流 | | | | |____________ 额定电流 | | | |________________ 额定电压 | | |_____________________ 设计序号 | |________________________ 户外 |___________________________ 真空断路器 |
|
|
□主要技术参数 |
|
| 序号 | 项目 | 单位 | 参数 | ||
|---|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | ||
| 2 | 额定绝缘水平 | 工频耐受电压 |
干式 |
42 | |
| 湿式 | 34 | ||||
| 雷电冲击耐压（峰值） | 75 | ||||
| 3 | 额定电流 | A | 630 | ||
| 4 | 额定频率 | Hz | 50 | ||
| 5 | 额定短路开断电流 | KA | 12.5、16、30 | ||
| 6 | 额定短路关合电流 | 31.5、40、50 | |||
| 7 | 额定峰值耐受电流 | 31.5、50、50 | |||
| 8 | 额定短时耐受电流 | 12.5、16、20 | |||
| 9 | 操作顺序 |
次 |
分-0.3s-合分-180s-合分 | ||
| 10 | 额定短路电流开断次数 | 30 | |||
| 11 | 机械寿命 | 10000 | |||
| 12 | 额定操作电压配CT弹簧操作机构 | V | DC24、ACDC110V、220V | ||
| 13 | 触头允许磨损厚度 | mm | 3 | ||
| 14 | 过电流脱扣器额定电流 | A | 5 | ||
| 15 | 重量 | kg | 130(标准) | ||
|
□外形尺寸图 |
|
|---|---|
|
|
|
898995850
