产品介绍

概述

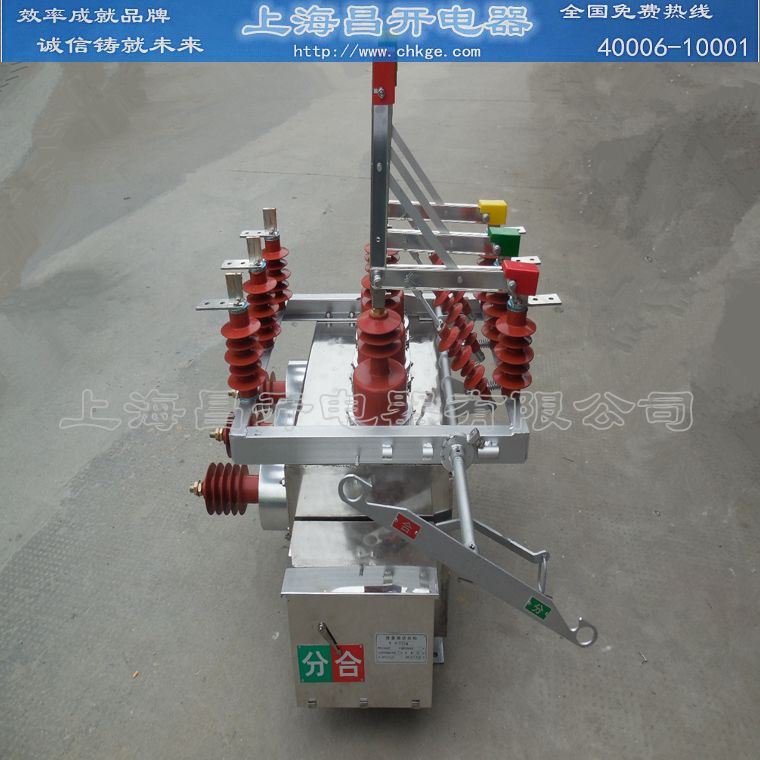

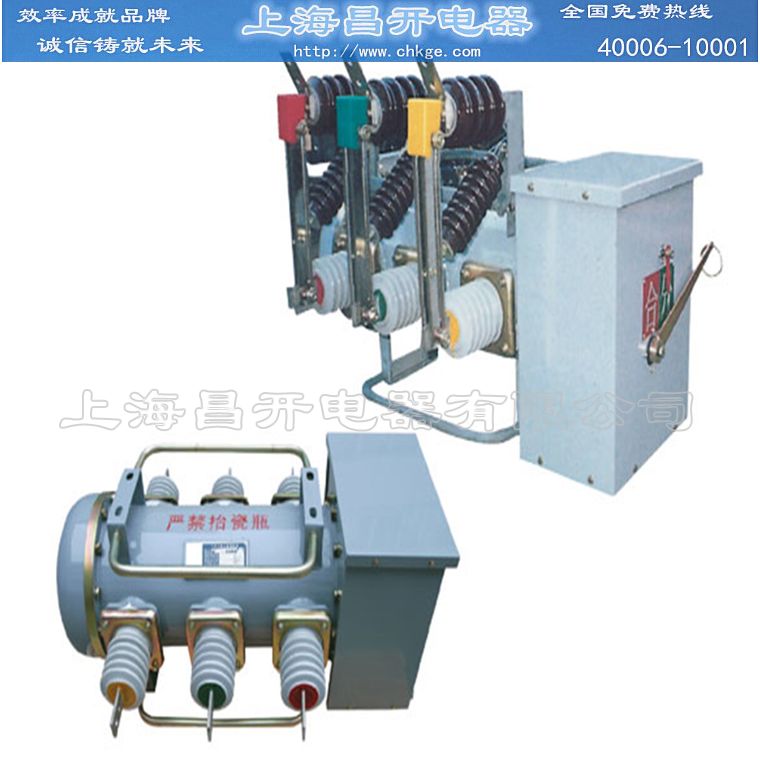

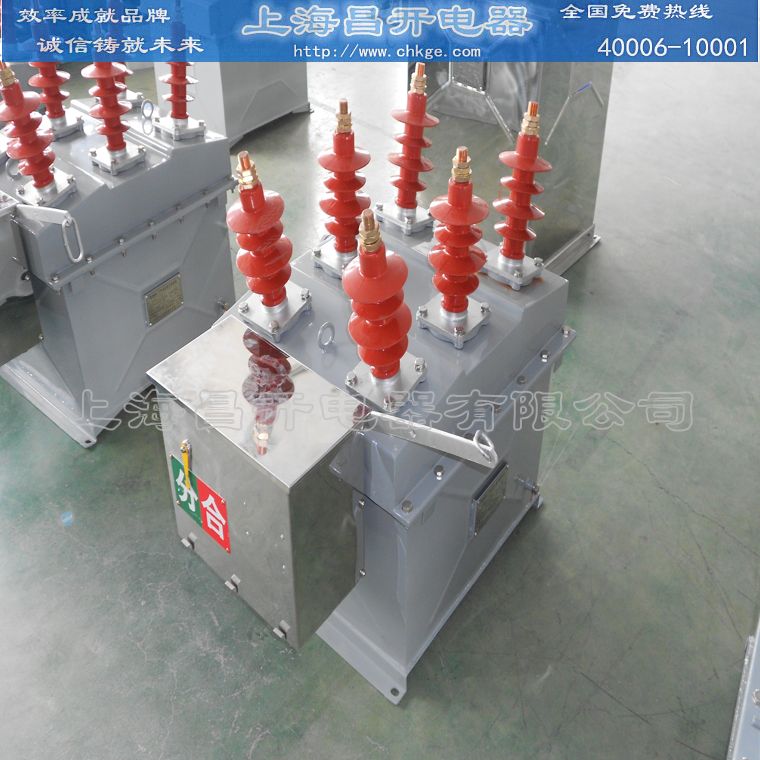

ZW10-12XDG/630-20型高压双电源互投装置(以下简称装置)是由一台高压真空断路器和智能控制器两部分组成。适用于交流50Hz、额定电压12KV、额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时，切换装置可以完成与备用电源的自动切换，以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所，作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较要的双电源电力用户，作为双电源供电系统的控制和保护设置。
产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线路。

主要技术参数

序号	名称		单位	参数
1	额定电压		kV	12
2	最高工作电压		kV	12
3	额定电流		A	630
4	额定短路负载开断电流		kA	20
5	额定短路关合电流(峰值)		kA	50
6	额定峰值耐受电流		kA	50
7	额定短时1min耐受电流		kA	20
8	额定绝缘水平	工频耐压(干式)	kV	42
8	额定绝缘水平	雷电冲击耐压(峰值)	kV	75
9	额定操作顺序			分-0.3S-合分-180S-合分
10	机械寿命		次	10000
11	额定短路开断电流开关次数		次	30
12	操作机构额定合闸电压		V	220
13	操作机构额定分闸电压		V	220
14	触头开距		mm	9±1
15	超行程		mm	3
16	三相分、合闸不同期性		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	1.0±0.2
19	平均合闸速度		m/s	0.7±0.15
20	分闸时间	最高操作电压下	s	0.015-0.05
20	分闸时间	最低操作电压下	s	0.03-0.06
21	合闸时间		s	0.025-0.05
22	各相主回路电阻		μΩ	≤180
23	动静触头允许磨损累计厚度		mm	3

注：用户如有特殊要求，可与我厂协商后确定。
