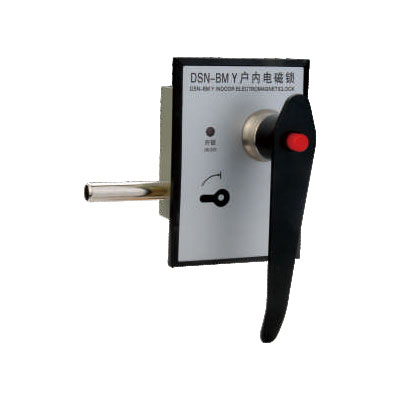

户内电磁锁是一种防止高压开关设备电器误操作的电控机构联锁装置。主要适用于户内高压开关设备的前后柜门、隔离开关、断路器、接地线等需要闭锁部位实现联锁，防止误操作的发生，是发电和供电部门不可缺少的闭锁装置。
户内的设计和电的磁力感应有可能被短暂磁化。
1、工作电压交直流220V，110V
2、辅助接点：电流≤3A
电流≤6A（断路器闭锁）
3、使用环境a、温度：上限+40℃
下限-25℃-----10℃
b、湿度：日平均值不大于95%
月平均值不大于90%
周围空气温度：上限+40°C，下限：一般地区-10°C，高寒地区-25°C.
海拔高度：安装地区海拔不高于1000m。
环境湿度：空气相对湿度日平均不大于95%、月平均值不大于90%。
环境条件：无明显污秽、无易燃、易爆、化学腐蚀和盐雾及无经常性剧烈振动
一：安装步骤
1.依次卸下面板安装螺杆的M5螺母、弹垫、平垫；[1]
2.从柜门外面将锁体的锁栓侧先放入开孔内，然后转动锁体使面板上的安装螺杆装入柜门上开好的60mm孔内，并使锁面板与柜门板平整；
3.从柜门内侧依次将平垫、弹垫、M5螺母装上锁面板上的M5螺杆，最后拧紧M5螺母。
二：使用说明
(1) 正常操作步骤
a、揿下按钮，电源接通，电磁铁线圈受电动动作，动铁芯脱离锁栓挡块，开锁指示灯亮，表示允许开锁。
b、向开锁方向转动手柄（左开顺时针方向，右开逆时针方向），当转至极限位置时继续用力，则锁栓自动返回到锁定位置，则可打开柜门。如果没有到锁开位置，则锁栓自动返回到锁定位置，满足自动复位功能，则锁栓在锁开位置，需人为地将手柄向开锁方向转动，即锁栓返回到锁定位置，从而满足闭锁状态。
注：A、B锁外形、安装尺寸相同
(2)操作方法：A、拨支拨钮 B、拉动手柄
(3)手动解锁步骤：
a、揿下按钮、电源被闭锁回路强制切断，开锁灯不亮，动铁芯卡住锁栓挡块，将表明不允许开锁；
b、特殊情况下必须开锁时，取来解锁钥匙，插入解锁孔内，按面板标示放向转动钥匙90°至“－”即“止位”，将动铁芯推离锁栓挡块；
c、（同正常步骤b步），以满足“手动解锁”的功能。
注：解锁钥匙的解锁过程，是将动铁芯推离锁栓挡块，以解除闭锁状态的作用，而开锁必须用拨钮或手柄来移动锁栓，达到开锁目的，因此不能用解锁钥匙直接开锁。
