一、概述

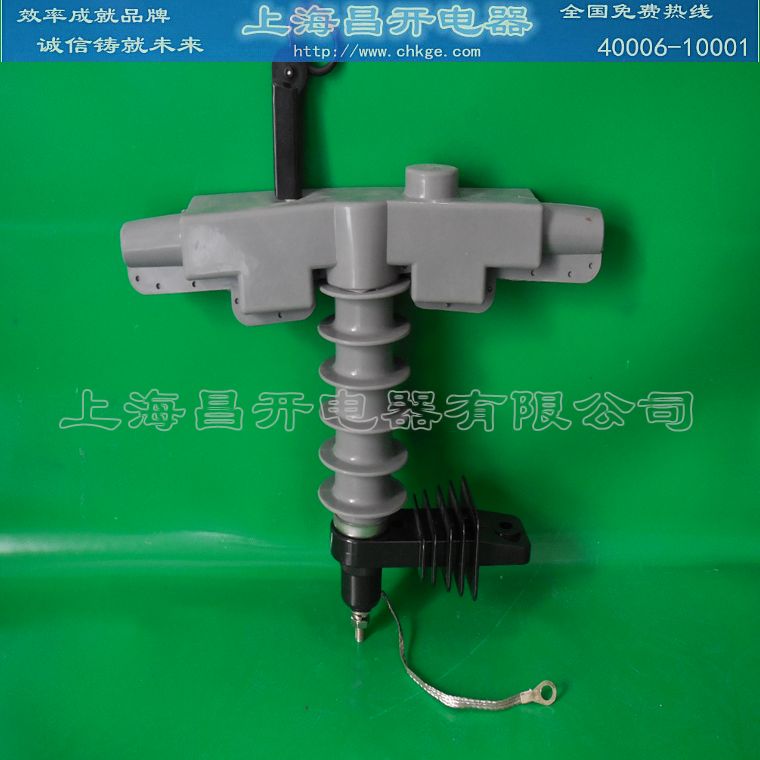

目前城乡10KV以下架空绝缘化进程很快，但杆上配变区域普遍存在开关、避雷器、接线夹、支柱等接续部位多带来了运行故障点多、绝缘安全保护条件差、安装繁杂、维护难度大且成本高、带电作业条件差等系列问题。为应对上述问题，必须对杆上配变系统的一些设备和线路接法进行改造，使之能达到简化装置，进一步增加运行安全的目的。HY5WBG-17/50型合成外套氧化锌避雷器装置具有带支柱功能、避雷器功能、穿刺通电功能、验电接地功能的合四者功能为一体，具有多用途的结构形式。采用这种装置同时可减少一根避雷器横担（因利用了本来需要的支柱横担）；可减少下垂线固定用的三个绝缘子；也就是减少七处剥皮点，减少施工工时，同时减少六处故障点，则能达到简化线路装置，进一步增加运行安全可靠性的目的，使线路更加简洁美观。再者，这种装置集成了多种功能，把原需要七处剥皮点的绝缘并在一处绝缘，并且此绝缘罩设计合理，能真正做到全程绝缘，为安全和带电作业创造了有利条件。
二、使用条件：
1.环境温度：不高于+40摄氏度，不低于-40摄氏度；
2.海拔：不超过1000m；
3.风速：不超过35m/s；
4.污秽等级：III级；
5.无易燃、易爆及剧烈振动的场所。
三、用户安装图示：
四、主要技术参数：
|
型 号 |
避雷器额定电压KV（有效值） |
系统标称 电压KV（有效值） |
避雷器持续运行KV（有效值） |
直流1mA参考电压不小于KV（有效值） |
雷击冲击电流残压不大于KV（有效值） |
电流冲击2ms方波电流A（峰值） |
大电流压力释放预期对称电流KA （峰值） |
抗弯强度 N |
|
HY5WBG-17/50 |
17 |
12 |
13.6 |
25 |
50.0 |
100 |
25 |
>1000 |
|
HY5WBG-17/50T |
17 |
12 |
13.6 |
25 |
50.0 |
100 |
25 |
>1000 |

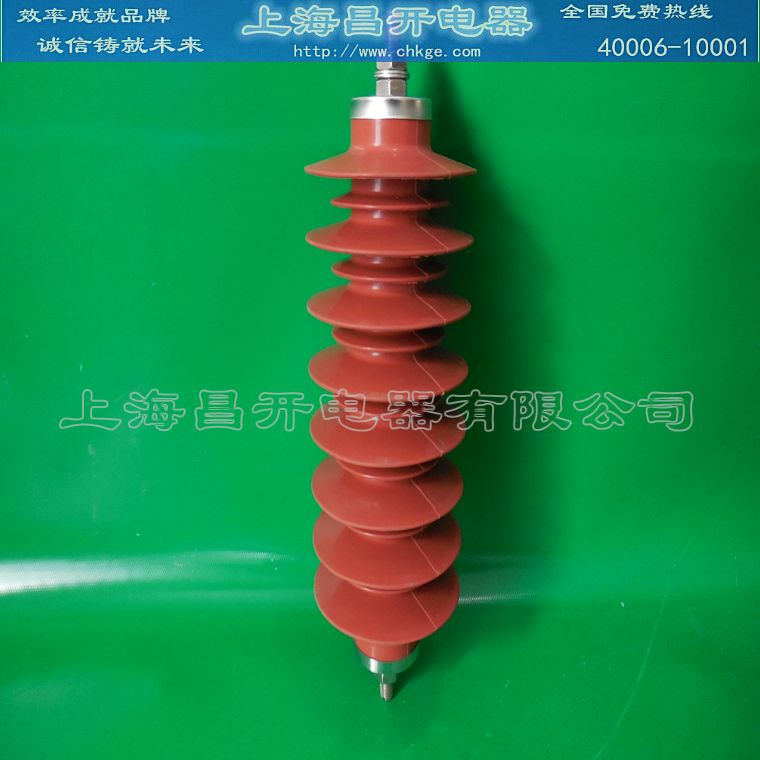

五、产品特点：
1．避雷器的芯体和外套，通过模压成型，使其成为无空腔的密实整体，消除了呼吸作用引起的吸潮，从根本上杜绝了避雷器芯片受潮导致的事故；
2．避雷器内部采用特殊的加强结构，使其具有良好的机械性能，可以兼作绝缘子；
3．避雷器合成外套用硅橡胶材料制成，使其抗污秽性能强并具有良好的防爆性能。另外重量轻，使用寿命长；
4．避雷器均是按耐Ⅲ级重污秽设计和生产的，其绝缘外套的最小爬电比距为25mm/KV，爬电距离为320mm；
5．避雷器总体结构进行了优化设计，具有组合功能。
（1）兼有接地梗，可满足验电、接地需求，可简化杆塔装置。
（2）特殊的加强结构，使其具有良好的机械性能，可兼作支柱绝缘子。
（3）连接端子排可分段电缆故障，缩小停电范围，具有刀闸的分断功能。
（4）本避雷器采用全绝缘设计，可有效的避免外力破坏等事故的发生。
