□技术参数表 |

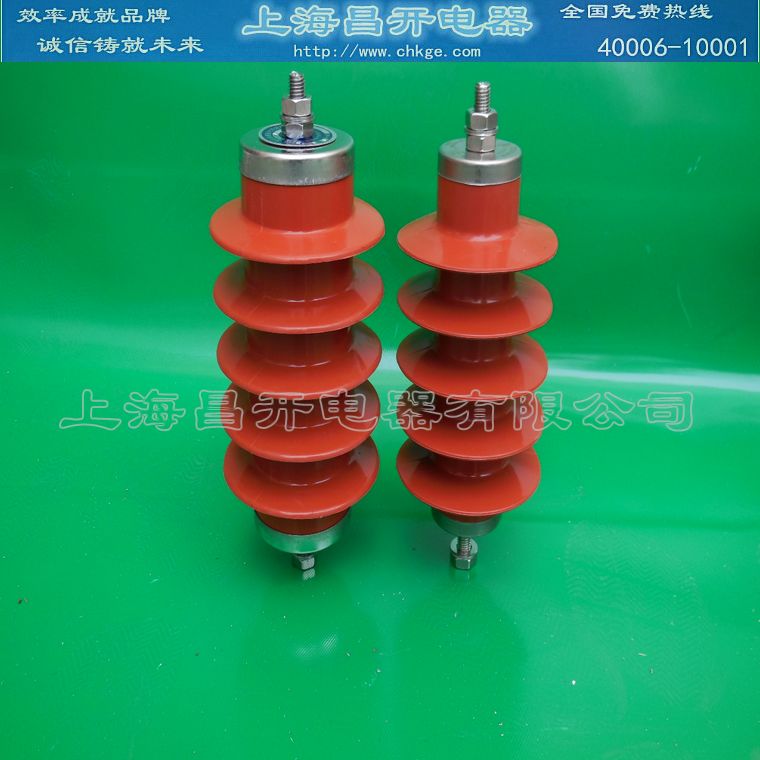

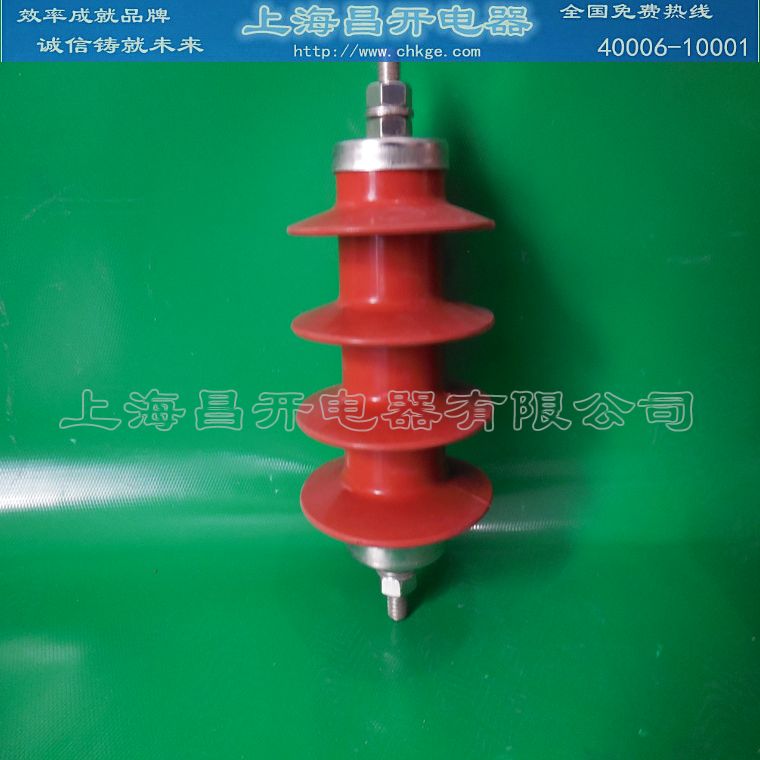

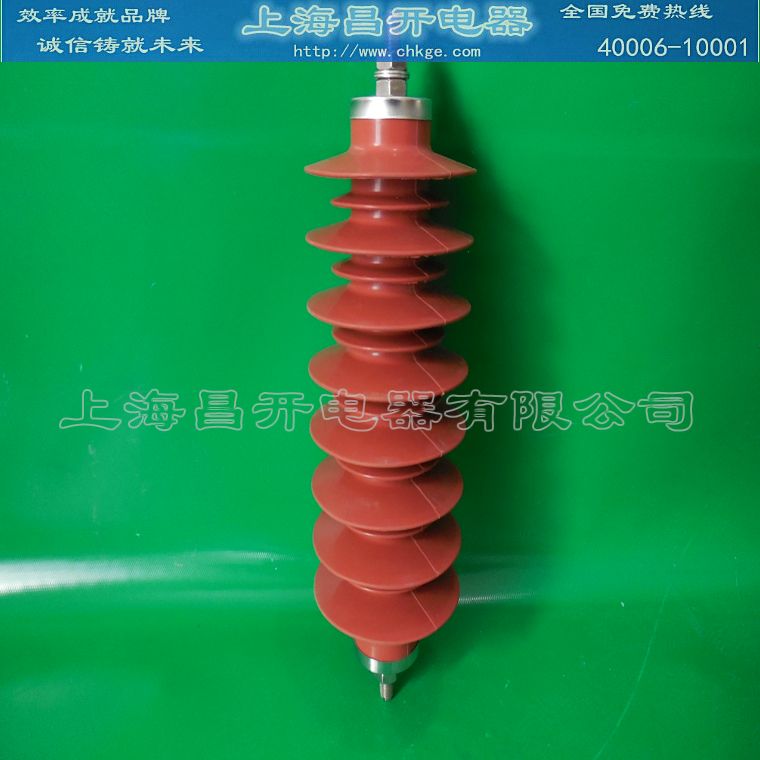

|---|
| 用于限制真空开关或少油开关切换旋转电机时产生的过电压，保护旋转电机免受操作过电压损坏。 |
|
MOA ape 避雷器型号 |
Sys R.v 系统额定 电压 |
MOA R.V 避雷器 额定电压 |
MCOV 持续运 行电压 |
直流参考 电压 （U1mA） |
1/10us Steep current impulse 陡波冲击 电流下残压 |
8/20us Lightning currentimpulse 雷电冲击 电流下残压 |
30/60us Switching current impulse 操作冲击 电流下残压 |
2ms Rectangular currentimpulse 方波通流 容量（2ms） |
4/10us High currentimpuise 大电流 冲击耐受 |
Fig NO 图号 |
|---|---|---|---|---|---|---|---|---|---|---|
| kV(r.m.s) | ≮kV | ≯kV | A | kA | ||||||
| HY5WD-4/9.5 | 3.15 | 4.0 | 3.2 | 5.7 | 10.7 | 9.5 | 7.6 | 400 | 65 | 图8 |
| HY5WD-8/18.7 | 6.3 | 8.0 | 6.3 | 11.3 | 21 | 18.7 | 15.0 | 400 | 65 | 图9 |
| HY5WD-13.5/31 | 10.5 | 13.5 | 10.5 | 18.9 | 34.7 | 31.0 | 25.0 | 400 | 65 | 图10 |
| HY5WD-17.5/40- | 13.8 | 17.5 | 13.8 | 24.8 | 44.8 | 40.0 | 32.0 | 400 | 65 | |
| HY5WD-20/45 | 15.8 | 20 | 15.8 | 28.4 | 50.4 | 45.0 | 36.0 | 400 | 65 | 图15 |
| HY5WD-23/51 | 18.0 | 23 | 18.0 | 32.0 | 57.4 | 51.0 | 40.8 | 400 | 65 | |
| HY2.5WD-4/9.5 | 3.15 | 1.0 | 3.2 | 5.7 | 10.7 | 9.5 | 7.6 | 200 | 65 | 图11 |
| HY2.5WD-8/18.7 | 6.3 | 88 | 6.3 | 11.3 | 21.0 | 18.7 | 15.0 | 200 | 65 | 图12 |
| HY2.5WD-13.5/31 | 10.5 | 13.5 | 10.5 | 18.9 | 34.7 | 31.0 | 25.0 | 200 | 65 | 图13 |
| HY1.5WD-2.4/6 | 3.15 | 2.4 | 1.9 | 3.4 | 6.0 | 200 | 65 | 图11 | ||
| HY1.5WD-5/12 | 6.3 | 5.0 | 3.8 | 7.1 | 12.0 | 200 | 65 | 图12 | ||
| HY1.5WD-8/19 | 10.5 | 8.0 | 6.4 | 11.3 | 19.0 | 200 | 65 | 图13 | ||
注：1.“HY5-”为发电机用；2.“HY2.5-”为电动机用；“HY1.5-”为电机中性点用。
|
|
|
|
|
