一、概述

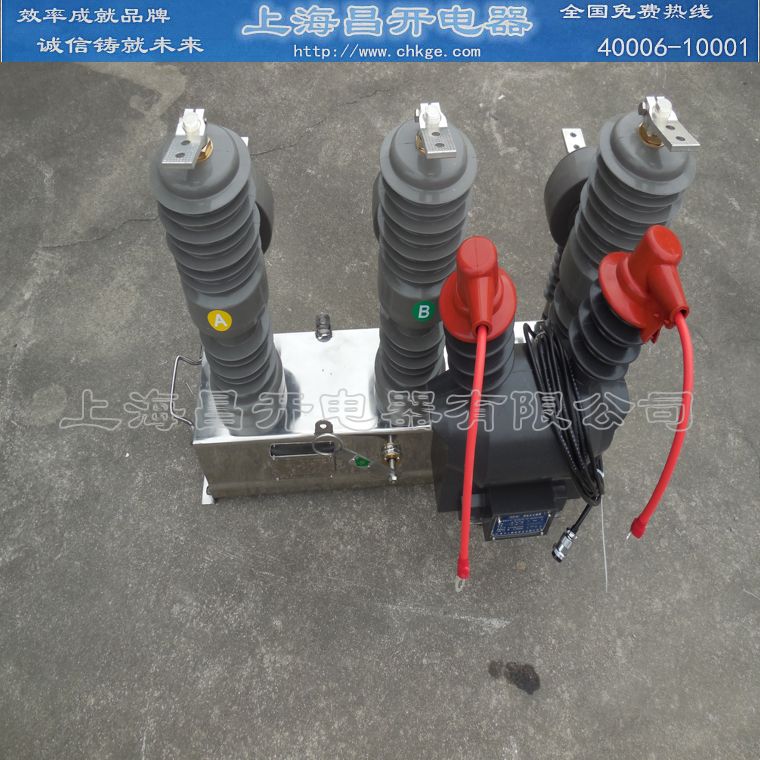

ZW8－12系列户外高压真空断路器(以下简称断路器)用于额定电压12kV，三相交流50Hz的三相电力系统中，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。
该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
断路器可根据用户需要配装隔离开关或防涌流延时保护器等。
断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。
断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实现配网自动化。
二、使用环境条件
1、周围空气温度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、危险、化学腐蚀及剧烈振动的场所。
三、型号及其含义
四、主要技术参数
五、外形及安装尺寸
六、订货须知
1、产品名称、型号、额定电流、额定电压、额定开断电流；
2、额定操作电压及储能电动机额定电压；
3、所配电流互感器电流比及准确级次；
4、箱体外壳的材质及颜色；
5、若有其他特殊要求，订货时协商。
