一体成型PP浮球开关_浮球开关_上海美坤电子科技有限公司（生产部）

基本参数

￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣

◆温  度：-20℃～80℃  或-20℃～200℃

◆耐  压：1.5MPa

◆接点容量：10W/110V或  70W/250VAC,200VDC

◆最大切换电流：0.7A

◆最大工作电流：1A

◆注：客户指定温度及压力需订做。

工作原理

￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣

◆在密闭的金属内，设置一点或多点的干簧管，然后将管子贯穿一个或多个中空且内部装有环型磁铁的浮球，利用固定环将浮球固定在与磁簧开关相关范围内，当浮球移动时，其内部的磁铁吸引磁簧开关接点动作，以作为液位的控制或指示。



安装使用说明

￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣　

◆安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。

◆若开关装置于容器池壁，可加装L型角钢支架。

◆若开关装置于搅拌区域，可安装防波管或防波挡板。

◆选择管的内径大于浮球直径的法兰连接管。

◆配线时建议使用多蕊电缆。

◆被控制线路负载必须与浮球开关接点容量相匹配。

◆被测液体的比重必须大于浮球比重。

◆浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。

接点保护线路

￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣

◆当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如：RC(缓冲器)、变阻器、二极管等。

注意：请勿将浮球开关直接连接于电磁阀、马达或电磁开关

◆当浮球开关使用在有电容器、炽热灯泡、很长的电缆线等电容性负载中时，在开关的触点间将产生一个骤升电流；建议在浮球开关两端并联保护线路，如限流电阻器或突波吸收器等。

配线及接点说明

￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣

◆打开接线盒，将电缆线从入线口穿进，并锁紧入线口电缆固定头，根据铭牌及接线板端子台上的标识将接点线接入对应的端子上。

◆接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。

◆浮球接点分为三种形式：

①1A：表示液位高于浮球时A-C接点接通

②1B：表示液位低于浮球时B-C接点接通

③1AB：表示液位低于浮球时A-C接点断开，B-C接通；液位高于浮球时则A-C接点接通，B-C断开

◆接线完成后请将盒盖旋紧并将接线口固定，以确保接线盒防水。　

常见故障及排除

￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣

◆故障现象、原因分析及排除方法

浮球不动作

①  液体比重小于浮球比重→重新确认浮球比重

②  浮球漏水→与本公司联系更换浮球

③  异物卡住浮球→清除异物

◆浮球动作，但无信号输出

①  浮球位置偏移→调整浮球位置

②  磁簧开关损坏→更换磁簧开关

◆信号输出不正常,  附近有磁场干扰→消除磁场

◆信号保持，无法复原,  浮球不能复归，有异物卡住→清除异物

◆一点会有两个信号输出,  环扣位置移动→调整环扣位置

◆若非以上故障，请来电本公司由技术人员解答。

日常维护

￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣

◆定期清除连杆及浮球上的污垢（周期视介质而定）。

◆检查环扣上的螺钉是否有松动。

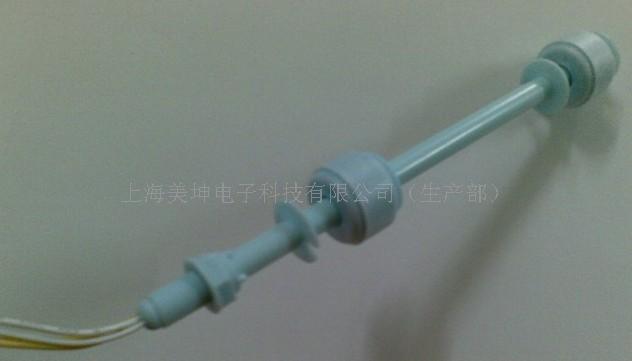

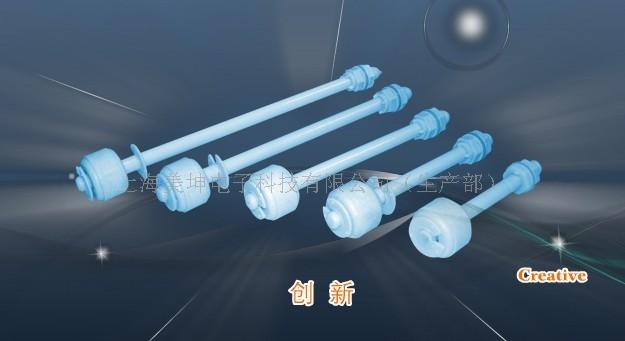

一体成型PP浮球开关
