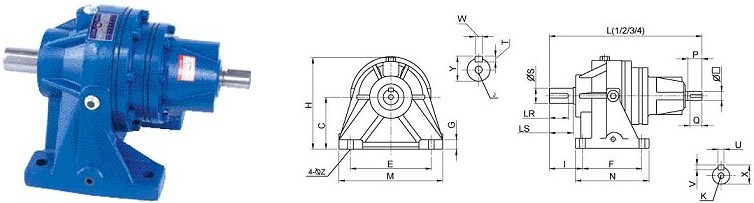

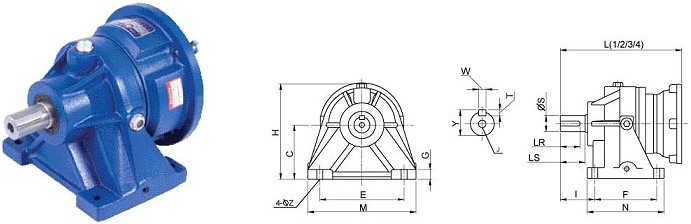

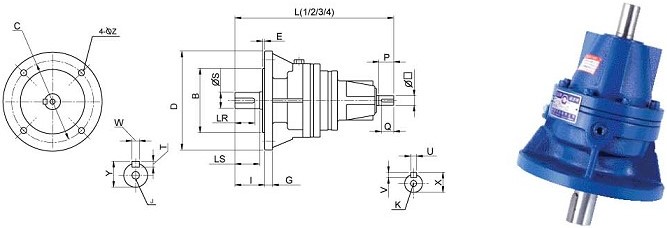

尺寸规格图 DIM.TABLE (mm)
Size 法兰 Flange 出力轴 Output Shaft 键 Key 马达框号
IEC 规格
MOTOR FRAME
C E F G H I M N Z LR LS S J T W Y
200 90 140 90 13 150 53 156 120 4-12 30 35 24 M 8 7 8 27 63A-71B
280 110 170 125 20 185 72 210 155 4-12 40 50 32 M 10 8 10 35 71B-90L
300 140 200 160 25 233 78 260 200 4-18 50 58 38 M 12 8 10 41 71B-112M
300H 190 200 160 25 283 78 260 200 4-18 50 58 38 M 12 8 10 41 132L
301 140 200 160 25 233 104 260 200 4-18 70 82 50 M 16 9 14 53.5 90L-160L
301H 190 200 160 25 283 104 260 200 4-18 70 82 50 M 16 9 14 53.5 132L-160M
303 210 300 250 35 332 128 370 305 4-22 80 95 55 M 16 10 16 59 90L-160L
305 210 300 250 35 332 138 370 305 4-22 90 105 60 M 20 11 18 64 90L-180L
307 250 365 356 45 425 175 445 436 4-28 110 130 80 PCD-55
3-M12 14 22 85 100LA-200L
309 250 365 356 45 425 215 445 436 4-28 150 170 90 PCD-55
3-M12 14 25 95 100LA-225S
313 280 457 470 40 503 291 560 590 4-28 180 200 120 PCD-70
3-M16 18 32 127 200LA-280S
长度表 LENGTH TABLE *in mollimeter
一段式 Stage 1
型号 Size
马力 HP 200 280 300 300(H) 301 301(H) 303 305 307 309 313
1/4, 1/2 L 176 236 * * * * * * * * *
1, 2 * 236 277 277 316 316 * * * * *
3, 5 * 246 280 280 318 318 * * * * *
7.5, 10 * * 295 295 333 333 428 438 * * *
15, 20 * * 331 331 370 370 465 475 * * *
25, 30 * * * * * * 465 475 * * *
二段式 Stage 2
型号 Size
马力 HP 200 280 300 300(H) 301 301(H) 303 305 307 309 313
1/4, 1/2 L 206 270 308 308 * * * * * * *
1, 2 * 270 308 308 358 358 438 448 * * *
3, 5 * 280 318 318 360 360 440 450 * * *
7.5, 10 * * * * 375 375 455 465 655 695 *
15, 20 * * * * 425 425 490 500 691 731 982
25, 30 * * * * * * * * 691 731 982
三段式 Stage 3
型号 Size
马力 HP 200 280 300 300(H) 301 301(H) 303 305 307 309 313
1/4, 1/2 L 236 304 342 342 388 388 * * * * *
1, 2 * 304 342 342 388 388 480 490 664 704 *
3, 5 * 314 352 352 398 398 482 492 666 706 *
7.5, 10 * * * * * * 492 508 681 721 1046
15, 20 * * * * * * * 555 717 757 1082
25, 30 * * * * * * * * * * 1082
四段式 Stage 4
型号 Size
马力 HP 200 280 300 300(H) 301 301(H) 303 305 307 309 313
1/4, 1/2 L 266 338 376 376 422 422 510 520 * * *
1, 2 * 338 376 376 422 422 510 520 706 746 1056
3, 5 * 348 386 386 432 432 520 530 708 748 1058
7.5, 10 * * * * * * * * 723 763 1073
15, 20 * * * * * * * * 771 811 1110
25, 30 * * * * * * * * * * *
