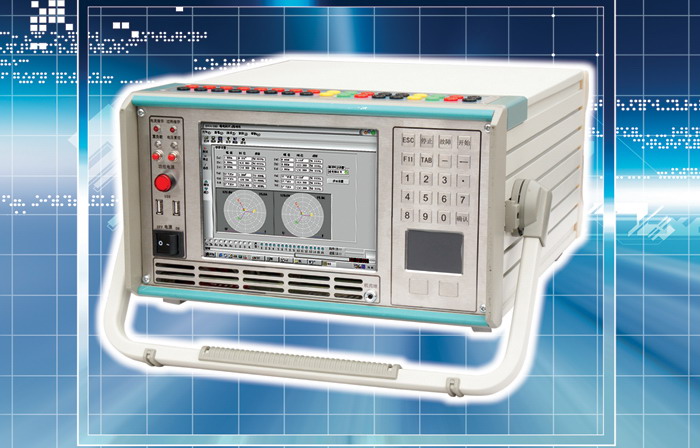

AT-700G 继电保护测试仿真系统
- 价 格：
面议 /
- 供 应 地：江苏省扬州市
- 发布公司：扬州奥瑞特电力测试系统有限公司
- 产品型号：AT-700G
- 品 牌：
- 发布日期：2014/7/13 17:13:29
- 联系人QQ：842603597
- 文档下载：AT700G
详细说明
AT-700G 继电保护测试仿真系统
一、总体介绍:
?采用内置工控机及键盘和鼠标.操作系统WINOOWS2000/xp.试验参数和报告可灵活编辑、修改、保存。
?能够实现6路电流6路电压同时输出。
?12路电流、电压输出，幅值、相位、频率独立可调。
?能够实现对各种电压等级继电保护装置进行校验。
?测试精度全软件校正、功能全软件升级。
二、继电保护测试功能：
?具备手动、递变、频率（df/dt、dv/dt）、时间特性、线路保护定值校验、阻抗特性、整组试验、差动、状态序列、系统振荡、同期测试、故障录波、波形回放等软件功能。
三、技术指标：
?电流源：
?6路输出（交流）：6*15A/160W
?3路输出（交流）：3*30A/330W
?精度：>500mA，<0.2%的整定值。
?直流电流源 ?0-20A，功率：200W。
?电压源：?6路输出（交流）：6*120V/55W ?
3路输出（交流）：3*240V/110W
?精度：>5V，<0.2%的整定值。
?频率：10~1000Hz,精度：<0.02HZ
?相位范围：0度~360度，精度：0.2 度.
?直流电压源 ?0 - 300V，功率100W。
四、软件模块：
?六路输出模块（包含交、直流）：
本测试模块提供一个幅值、相位、频率均灵活可变的六相电压、电流源，其变化量大小、方向的可调性足以达到对各类继电器进行多种测试的要求。可手动按步长同时增减三相电压、电流的幅值、相位及频率等参数，使继电器由动作到不动作，测量并记录其动作值；再由动作到返回，测量出返回值。各种变化量的选择、变化方向、变化大小均灵活可调实时显示电流、电压的变化和功率的输出值 。
实时显示电流、电压的功率值、序分量、矢量图、波形、有效值、接点的动作情况，提供各种实时信息 。
?状态序列：
?可定义10个不同状态，并将其应用于所测保护装置，用以确定跳闸时间及复杂的保护逻辑时间关系。
?通过预设触发条件来实现状态间的切换。此模块对诸如多次自动重合闸等的测试尤为方便实用。
?三相及六相差动试验：
用于自动测试发电机和变压器差动保护的比例制动特性曲线、谐波制动特性曲线、直流助磁、间断角。
提供了多种比例和谐波制动方式,CT二次电流校正方式可以是内转角或外转角,适用于多种差动算法,谐波制动方式有二次谐波和五次谐波。
在保护没有给出平衡系数时，可以由变压器参数及CT变比计算获得,提供多种制动电流计算公式。
可画出比例制动和谐波制动的特性定义曲线和误差允许范围,在特性定义图中显示搜索线和测试点，实时显示搜索过程。
?递变输出：
电压保护：动作值、返回值和动作时间。
电流保护：动作值、返回值和动作时间 。
复压闭锁及功率方向：功率保护动作边界、最小动作电压、最小动作电流及其动作时间。
同步继电器：动作角和返回角。
直流及中间继电器：动作值、返回值和动作时间。
?故障回放：
将以COMTRADE（Common Format for Transient Data Exchange）格式记录的数据文件用测试仪播放，实现故障重演。
?频率试验：
测试频率继电器、低周减载装置等的动作值、动作时间，以及滑差特性。
低频减载定值、低频减载延时、低周滑差闭锁值、低电压闭锁定值，即测试装置的动作值、返回值、动作时间、dv/dt动作值、df/dt动作值、电压闭锁值和电流闭锁值。
?时间特性：
用于测试并绘出保护的时限特性曲线，如：i-t特性曲线、v-t特性曲线、f-t特性曲线。
能够定义多种类型的反时限特性，方式灵活。
能够测试方向过流或无方向过流继电器。
能够测试各种短路时过流保护的动作时间特性。
能够测试零序和负序过流保护的动作时间特性。
?同期试验：
用于对同期继电器及自动准同期装置进行测试，测试同期继电器或同期装置的动作电压、动作频率和动作角度，也可以进行自动调整试验。
可进行四种试验：自动并列试验、频率并列、角度并列试验、幅值并列试验。
待并侧电压幅值在0V到120V之间变化。
自动测试并计算出导前角和导前时间。
待并侧电压频率按设定的变化率变化。
接收同期装置的调压、调频信号调整电压的输出。
?系统振荡：
系统振荡试验模块用于失步保护，振荡解列装置以及距离继电器的振荡闭锁试验。
试验装置具有模拟系统振荡、模拟系统振荡加故障功能，输出的电流、电压参数使保护装置在该条件下正确动作。
?线路保护：
主要是对线路保护的各种定值进行校验。
该测试单元可完成单个测试点的测试，又也可加入多个测试点从而形成线路保护(包括距离、零序、高频、负序、自动重合闸、阻抗─时间动作特性及阻抗动作边界)的定值校验。线路保护装置的阻抗特性曲线可从软件预定义的特性曲线库中直接选取调用，也可通过用户由专用的特性编辑器进行定义，其方法简便实用。通过软件提供的时间信号视图，使得加于测试对象上的电流、电压量、开出及开入量显示图形化，从而直接进行观察和分析。
?谐波试验：
主要用于分析被测保护装置在电力系统存在谐波情况下的动作行为。
测试谐波继电
