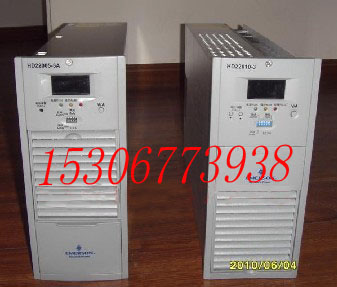

直流屏专用艾默生模块_艾默生充电模块

艾默生HD22010-3、HD22020-3整流模块常见故障表现有：A、电源指示灯（绿色）灭，B、保护指示灯（黄色）亮，C、故障指示灯（红色）亮，同时数码管闪烁，充电模块指示故障代码（电流显示）。
一、  艾默生HD22010-3、HD22020-3直流屏充电模块均流故障
艾默生HD22010-3、HD22020-3直流屏充电模块均流指的是连接到同一母线上的模块输出相同电流以均分负载。如果发现HD22010-3、HD22020-3模块之间严重不均流，采用下述的排除方法，将故障模块更换。确认模块是否均流损坏的方法如下：
1.  逐个模块检查均流母线是否连接好，均流线是否连接正确，艾默生整流模块HD22010-3、HD22020-3是否在自动工作状态下。
2.  彻底断开艾默生充电模块HD22010-3、HD22020-3的均流电缆和通讯电缆，单独开启一个充电模块。
3.  待HD22010-3、HD22020-3充电模块开启以后，给艾默生充电模块加额定负载1/3～2/3的额定电流。
4.  用万用表的直流电压档测量艾默生充电模块HD22010-3、HD22020-3的正负均流母线的之间的电压，正常情况下应为0.6～1.2V左右。
5.  逐个检查每个HD22010-3、HD22020-3充电模块在负载情况下的均流母线电压，有电压为正常，如果负载状态下测量无此电压，则艾默生充电模块的均流电路已经损坏。
艾默生整流模块HD22010-3、HD22020-3出厂前已经经过严格的均流调试，在艾默生模块工作于自动控制方式下，任何模块设置为相同输出电压时，不需要作任何均流调整，艾默生充电模块HD22010-3、HD22020-3也不提供外部调整的器件。
二、艾默生HD22010-3、HD22020-3直流屏充电模块的通信故障
艾默生HD22010-3、HD22020-3充电模块故障现象：
系统发出声光告警，监控模块主屏幕显示“系统状态：模块故障”，进一步查询“告警数据—当前告警浏览”，显示为“模块X通讯中断”。其他通讯正常。
导致艾默生HD22010-3、HD22020-3整流模块通讯中断的原因主要有：
1、模块监控通讯线接插不良或断线；
2、监控模块中设置的模块“通讯口号”与实际不一致；
3、监控模块中设置的模块“通讯地址”与模块面板上设定的地址不一致；
4、模块监控CPU板H241AU1故障；
5、监控模块PSM-A故障。
艾默生HD22010-3、HD22020-3充电模块检修步骤：
1、首先查看监控模块中“告警数据—当前告警浏览”，看看通讯中断的模块是部分还是全部。
2、如果只是部分模块通讯中断，表明监控模块没有问题。按下述步骤进行检查，排除故障：
①首先检查故障模块与正常模块之间的通讯线是否连接良好，是否断线；
②如果模块间通讯线没有问题，查看监控模块“模块参数—设置（输入维护级密码）”中的“通讯地址”与模块面板拨码开关设定的“地址”是否一致，“通讯口号”与模块监控线实际连接的串口是否一致；如果不一致，将其改正；
③如果监控模块参数设置与模块实际情况一致  ，则模块内的监控CPU板故障，更换模块内H241AU1板。
3、如果全部模块都通讯中断，则按以下步骤检修：
①首先检查模块与监控模块之间的通讯线是否连接良好、是否断线；
②如果通讯线没有问题，查看监控模块“模块参数—设置（输入维护级密码）”中的“通讯口号”与模块监控线实际连接的串口是否一致；“通讯地址”与模块面板拨码开关设定的“地址”是否一致，如果不一致，将其改正；
③如果监控模块参数设置与模块实际情况一致  ，则可以将模块监控通讯线换接到监控模块PSM-A的另一个串口上，并同时修改“通讯口号”，复位后如果故障排除，则说明监控模块PSM-A的该通讯串口损坏，更换监控模块。（如果PSM-A的串口未用完，只须更换一个串口即可，不必更换监控模块）；
如果故障仍不能排除（可能性极小），则更换全部模块的H241AU1板。
三、艾默生HD22010-3、HD22020-3充电模块的其它故障
模块告警现象及处理
模块常见故障表现有:电源指示灯(绿色)灭,保护指示灯(黄色)亮,故障指示灯(红色)亮.同时数码管闪烁,指示故障代码(电流显示).
输入交流断电检查输入是否正常  电源指示灯(绿色)灭
