12路开关量数字量通断信号输出模块

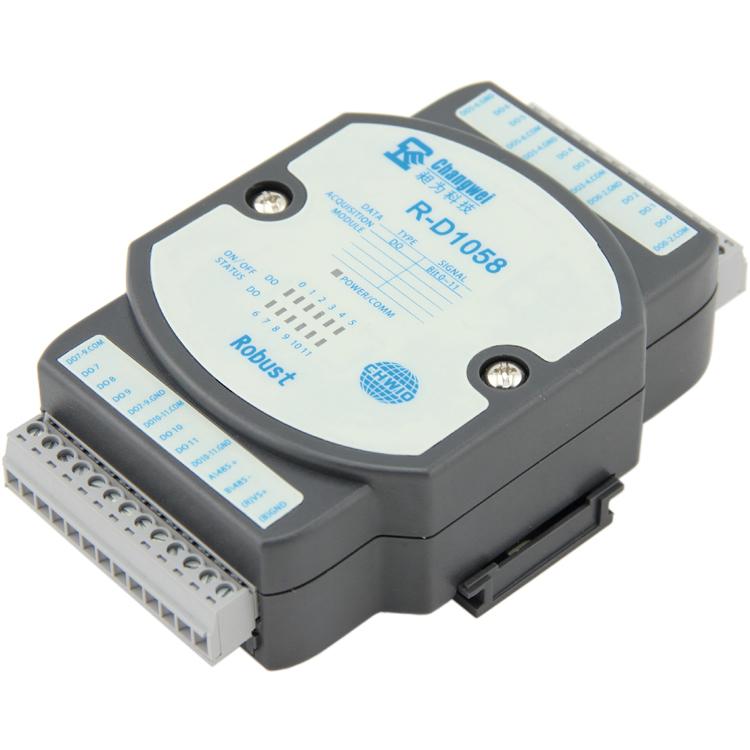

R-D1058，RS485型12路开关量漏输出模块
▲ RS-485通讯介面，地址支持1~255
▲ 12路开关量输出（漏输出）
▲ 支持标准Modbus RTU / ASCII通讯协议
▲ LED指示灯直观显示输入输出状态
▲ 隔离电压: 5000 V DC
▲工业级设计，支持操作温度宽温: -20 ~ +75 °C
▲ 双看门狗计时器，工作更加稳定可靠
▲ 防雷击浪涌保护、ESD静电防护、EFT脉冲保护
▲ 免费提供PC端设置和监控组态软件CHWIO Utility
技术参数
|
开关量输出接口 （DO） |
通道数 |
12 |
|
输出类型 |
开关量漏输出（Sink） |
|
|
通道隔离度 |
5000V DC |
|
|
触点容量 |
40V DC / 200mA |
|
|
上电初始状态 |
可设置 |
|
|
超时安全输出 |
可设置 |
|
|
串口通信参数 |
接口类型 |
RS485 |
|
波特率 |
1200～230400bps；默认为9600bps |
|
|
数据位 |
8 |
|
|
校验位 |
None（默认），Odd， Even |
|
|
停止位 |
1（默认），2 |
|
|
通讯协议 |
Modbus RTU（默认），Modbus ASCII |
|
|
地址范围 |
1-255；默认为1 |
|
|
过流过压保护 |
±60V DC，0.17A |
|
|
电源参数 |
电源规格 |
10～30V DC ，反接保护 |
|
功耗 |
0.96W（24V DC） |
|
|
过流过压保护 |
±60V DC，1.1A |
|
|
抗干扰、抗静电、 防雷保护 |
ESD |
16kV Air Discharge |
|
EFT |
Power Line: 4kV |
|
|
防雷保护级别 |
IEC 1000-4-5，Level 4：4.0 kV |
|
|
工作环境 |
工作温度 |
-20℃～+75℃ |
|
储存温度 |
- 25℃～+85℃ |
|
|
相对湿度 |
10～90%RH，不凝露 |
|
|
其他 |
显示屏/ 指示灯 |
LED指示灯 |
|
双看门狗计时器 |
System m & Comm. |
|
|
尺寸 |
118 mm x 76.5 mm x 38.5 mm |
|
|
外壳材质 |
ABS工程塑料 |
|
|
安装方式 |
标准DIN导轨安装 |
|
|
保修 |
3年质保 |
