CT-16A 一常开一常闭 220V家用接触器_家用接触器

CT-16A 一常开一常闭 220V家用接触器WCT-16A P 1NO1NC 220V家用接触器
一、【WCT-16A 1P 1NO1NC 220V家用接触器银点】详细说明：
WCT-16A 1P 1NO1NC 220V系列家用交流接触器(以下简称接触器)主要适用于交流50Hz(或60Hz)，额定工作电压至400V 额定工作电流至16A的电路中，控制家用电器和类似用途的低感微感负载；也可用来控制家用电动机负载，此时控制功率要相应降低。
产品应用于家庭、宾馆、公寓等场所，实现自动化功能，应用于大规模生产的家用电器产品中。
符合GB17885、IEC61095标准。
一、产品型号

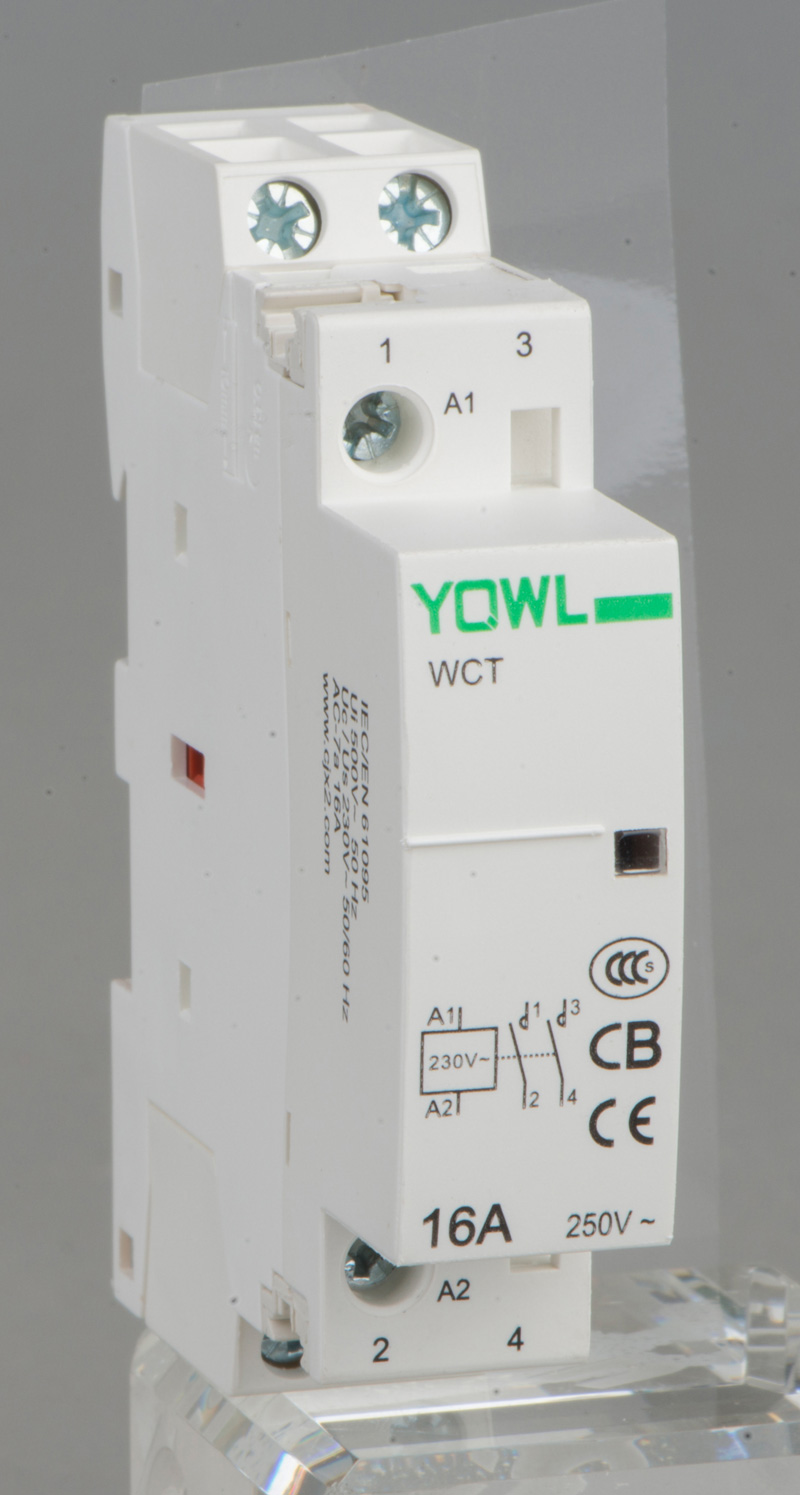

WCT-16A 1P 1NO1NC 220V家用接触器
CT建筑用接触器模块化的CT接触器用于控制单相和三相回路，电流可以达到100安培。
W C T - 16A 1P 1NO 1NC 220V
企业型号接触器家用电流产品宽度18mm 常开触点数常闭触点数控制电压

二、【WCT-16A 1P 1NO1NC 220V家用接触器银点】主要结构及工作原理
1、接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，WCT-16A 1P 1NO1NC 220V采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好,寿命长，对环境无污染。铁芯采用E形结构，体积小。线圈的接线方式有，两接线端分别在产品的两端，接线灵活方便。底座用玻璃纤维增强塑料制成,强度高，介电性能好。安装方式用导轨安装,拆装方便迅速。导电部件不外露，安全性能好。
三、产品选型
WCT-1P16A 1NO+1NC 230V AC
WCT-1P16A 2NO 230V AC

WCT-1P16A 1NO 230V AC
WCT-1P16A 2NO 230V AC
WCT-1P16A 2NC 230V AC
WCT-3P16A 3NO 230V AC
WCT-4P16A 4NO 230V AC
WCT-4P16A 4NC 230V AC
WCT-4P16A 2NO+2NC 230V AC

WCT-1P 63A 2NO 230V AC

序号	型号	库存状态	单重（g)
16A~25A	标准接触器 WCT 1NO 230~240V 25家用接触器	定制产品	12
	标准接触器 WCT 1NC 230~240V 25家用接触器	定制产品	12
	标准接触器 WCT 2NO 230~240V 25家用接触器	库存产品	13
	标准接触器 WCT 2NC 230~240V 25家用接触器	库存产品	13
	标准接触器 WCT 1NO1NC 230~240V 25家用接触器	定制产品	13
	标准接触器 WCT 3NO 230~240V 25家用接触器	定制产品
	标准接触器 WCT 4NO 230~240V 25家用接触器	库存产品	22
	标准接触器 WCT 4NC 230~240V 25家用接触器	定制产品	22
	标准接触器 WCT 2NO2NC 220~240V 25家用接触器	定制产品	22
32A~63A	标准接触器 WCT 2NO 220~240V 63家用接触器	库存产品	24
	标准接触器 WCT 2NC 220~240V 63家用接触器	定制产品	24
	标准接触器 WCT 3NO 220~240V 63家用接触器	定制产品
	标准接触器 WCT 4NO 220~240V 63家用接触器	库存产品	35
	标准接触器 WCT 4NC 220~240V 63家用接触器	定制产品	35
	标准接触器 WCT 2NO2NC 220~240V 63家用接触器	定制产品	35
	标准接触器 WCT 3NO1NC 220~240V 63家用接触器	定制产品	35
100A	标准接触器 WCT 2NO 230~240V 100家用接触器	库存产品
100A	标准接触器 WCT 4NO 230~240V 100家用接触器	库存产品

16A~25A	带手动控制功能的接触器 WCT 2NO 230~240V 25家用接触器	库存产品	14
	带手动控制功能的接触器 WCT 2NC 230~240V 25家用接触器	定制产品	14
	带手动控制功能的接触器 WCT 4NO 220~240V 25家用接触器	库存产品	23
	带手动控制功能的接触器 WCT 2NO2NC 220~240V 25家用接触器	定制产品	23
32A~63A	带手动控制功能的接触器 WCT 2NO 220~240V 63家用接触器	库存产品	25
	带手动控制功能的接触器 WCT 2NC 220~240V 63家用接触器	定制产品	25
	带手动控制功能的接触器 WCT 3NO 220~240V 63家用接触器	定制产品
	带手动控制功能的接触器 WCT 4NO 220~240V 63家用接触器	库存产品	37
	带手动控制功能的接触器 WCT 2NO2NC 220~240V 63家用接触器	定制产品	37
附件辅助	触头状态指示附件辅助 i家用接触器CTs 2NO	库存产品	4
	触头状态指示附件辅助 i家用接触器CTs 1NO+1NC	库存产品	4
	卡夹

三、【WCT-16A 1P 1NO1NC 220V家用接触器银点】正常工作条件和安装条件
1、安装地点的海拔不超过2000M
2、周围空气温度不超过+40度，且其25H内的平均温度值不超过=35度，周围空气温度下限值为-5度
3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20度时达
90%，对由于温度变化偶尔产生的凝露应采取特殊措施。
4、安装地点的污染等级为3级
5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%
四、【WCT-16A 1P 1NO1NC 220V家用接触器银点】正确的安装接线
注意接线端子标志：常闭主电路R1、R3、为进线端；R2、R4、为出线端。
辅助:常开辅助触头的进线端为：11、23……常开辅助触头的出线端为：12、24……常闭辅助触头的进线端为：11.、23……常闭辅助触头的出线端为：12、24……
线圈:线圈接线端为A1和A2

五、【WCT-16A 1P 1NO1NC 220V家用接触器银点】产品性能
接触器属于模数化控制电器，结构新颖、体积小巧，其特点安装轨道化、尺寸模数化、造型艺术化、使用安全化，采用直动式倒装结构，可与
小型断路器组合装于控制、照明箱内。
产品控制回路交直流通用。
采用优质绝缘材料，大大提高了安全性。
外形美观，噪音小，适用于宾馆、医院等场所。

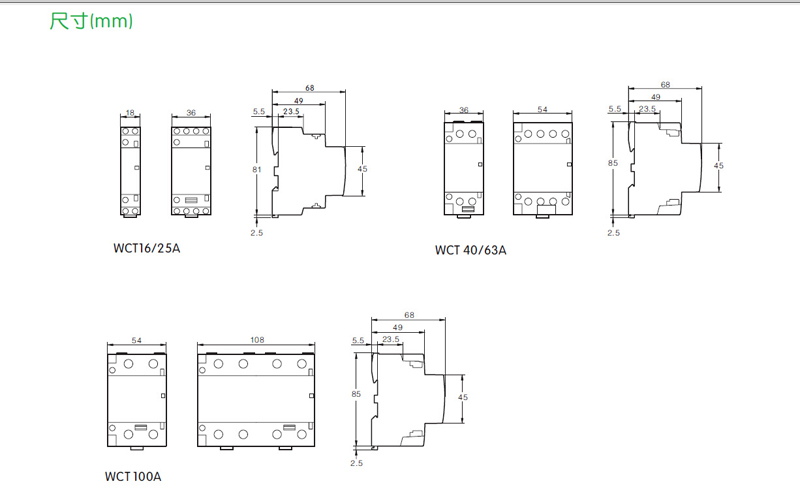

六、外形及安装尺寸
注：使用二极产品当接触器间、接触器与断路器间紧靠安装时，产品间必须安装间隔片，以利于散热；当配电箱内温度过高时，接触器需要降容使
用。

七、售后服务
真诚地感谢您选用本公司产品，它将帮您节电，为您省钱带给您丰厚的效益。为了确保您的使用，请务必在安装前仔细阅读
本“使用说明书”。
【WCT-16A 1P 1NO1NC 220V家用接触器银点】
本公司对产品的质量承诺是：在正常使用条件和电压未超标情况下使用，保用期为十八个月，时间自销售之日起计算。如十八个月内产品有质量问题，本公司将给予免费修理或调换。如因设计不规范或违规操作造成的产品损坏不属保用之列，其责自负。
