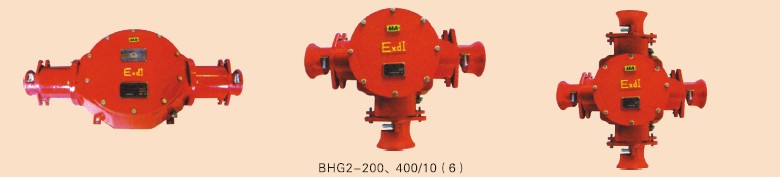

BHG2-400/10矿用隔爆型高压接线盒
一、用途
BHG2-400/10矿用隔爆型高压接线盒（以下简称接线盒）适用于性气体（甲烷）和煤尘混合物的矿井中，供煤矿井下电压至10干伏，电流至400安培，系统额定开断电流至12.5KV的供电系统中，连接两段矿用橡套软电缆之用。
二、技术数据
主要技术指标  主接线端子  辅助接线端子
额定电压（KV）  10  0.127
最高工作电压（KV）  11.5  0.133
额定电流（A）  400  5
热稳定电流（KA）  12.5（2S）
动稳定电流（KA）  31.5（峰值）
三、结构简介

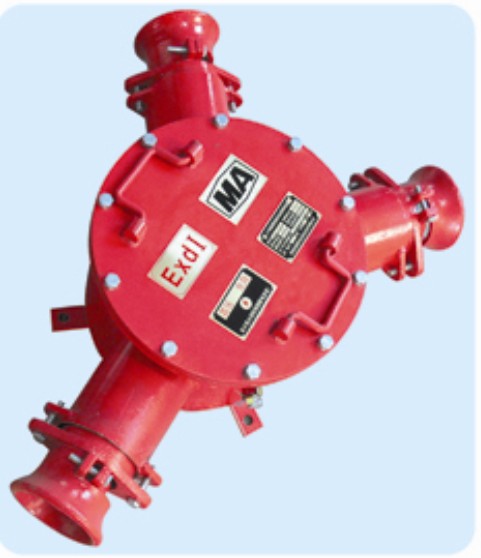

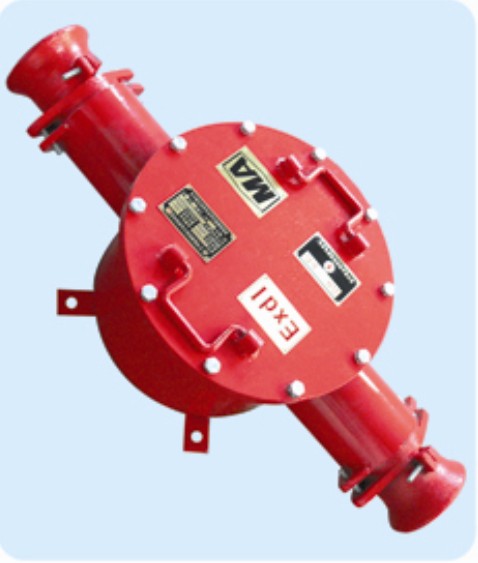

接线盒的隔爆外壳为钢板结构，盖采用螺栓连接型式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，基座为高压电瓷，并设有一个辅助接线端子。两端分别设有支撑与固定应力锥的托板。
四、使用
1、接线盒拆箱后，应检查有无损坏现象，零件有无缺失。
2、接线盒应垂直悬挂在巷道的上部或固定在专用支架上。
3、两侧引入端的电缆要有适量的驰度，不得使电缆头承力。
4、电缆两侧进入箱体后，需用托板将其端部的应力锥固定。
5、电缆两端裸露30mm芯线用特制压紧螺母将其与接线端子压紧（用专用扳手操作），保证可靠接触，不允许芯线松散。
6、接线盒各部紧固螺栓必须齐全，定期由专人检查，如有问题必须及时处理。
7、接线盒的检修和迁移都不得在带电情况下进行，必须在断电源后，按《煤矿保安规程》要求，用可靠手段放电后，才可打开盖子。
8、接线盒在使用时必须可靠接地。
9、在预制电缆终端之前须先将压紧法兰、密封圈、挡圈和联通节套入电缆，按高压电缆的终端制作工艺处理好电缆终端。
10、在没有控制线引入时，将两端的监视屏蔽线分别编在一起，通过辅助端子联接起来。分别将两端的接地线编在一起，接到各自的内接地装置上。
五、贮存与运输
1、接线盒应经过检查和实验合格后，方可包装运输。
2、运输过程中应防止撞击、淋雨，到达目的地应有遮蔽的干燥场所进行开箱及保管，开箱时应小心以免碰坏，根据装箱单检查附件、备件是否完整。拆开检查应注意保护隔爆面。检查完毕后照旧装好。隔爆面应涂防锈油脂。如长期不用，每六个月检查一次
