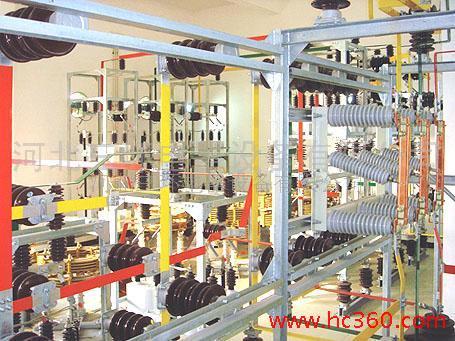

静止型动态无功补偿装置SVC

  • 价 格: 面议 /
  • 供 应 地:河北省石家庄市
  • 发布公司:河北三环电器设备有限公司
  • 产品型号:
  • 品 牌:
  • 发布日期:2012/6/19 12:05:26
  • 联系人QQ:596243620 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


静止型动态无功补偿装置SVC,SVC(Static    Var    Compensator),是静止无功补偿装置的简称,区别于传统无功补偿方式(通过开关投切电容器或通过分接开关调节电容器端电压),SVC属于动态无功补偿产品,它具有最快10ms的响应速度,是目前技术较为成熟的最快的无功补偿方式,由于SVC以可控硅作为调节执行单元,它还具有可连续无级调节(通过改变可控硅导通角),调节时无涌流、拉弧,无机械开关使用寿命的限制等优点。特别适合一些需要快速补偿的工业场合,如电弧炉、轧机、电力机车等,可以显著提高用户的功率因数(最高可接近1),最大程度的为用户节能降损,同时可降低用户接入电网的公共点的电压波动与闪变,此外,SVC也可用于输电系统或枢纽变电站,对维持系统母线电压稳定,提高线路输送容量,以及提高输电系统的暂态稳定性都有一定的作用。    SVC成套装置一般由可调电抗(通过可控硅单元或硅阀调节),FC无源滤波,以及控制和保护系统组成。目前,根据可调电抗器的调节方式及工作原理不同,又可分为TCR型(晶闸管控制的电抗器)、TCT型(晶闸管控制的变压器)、MCR型(磁控电抗器)3种类型。(3种类型SVC的工作原理及差异详见“SVC    。
TCR型SVC动态无功补偿装置
  电力系统中的非线性元件会引起系统电压波形畸变,从而形成高次谐波。近年来,因为很多大型电力电子装置在系统中得到应用,这些装置作为一个谐波源,使系统电压的畸变大大增加。一方面使得电力系统的损耗增加,同时,也降低了电力系统的自然功率因数。
  电网中的高次谐波,对连接在电网上的所有设备都会带来多余的损耗。甚至会对以安装的无功功率补偿装置造成损坏(如,并联补偿电容器鼓肚、爆裂等)。
  此外,大型冲击性负载(如轧机、电弧炉等)工作时还会对系统电压造成巨大的波动,或者形成闪变。这将进一步使得系统的供电质量变坏,严重时,连接在系统中的其他精密设备甚至无法正常工作。
  电力电子技术的发展,新技术的推出,电力系统的治理手段快速更新,先进的静止型动态无功功率补偿装置    SVC    技术的应用,使得电力系统可靠的运行有了保障。
一、SVC功能:
1    、在面向工业应用中,以抑制闪变、提高电网的功率因数、滤除负荷的谐波、消除三相不平衡电流、改善电网运行电能质;
量为主要控制目标;
2    、在面向电力输电网应用中,以稳定系统电压、提高线路输送能力,阻尼功率振荡,提高电力系统稳定性为主要控制目标;
二、产品特点:
1    、采用先进的    DSP    数字技术运行速度<    10ms;    控制精度为±0.1    度;    控制角    α    范围:    105°—165°
2    、高电位取能技术,使光纤通讯成为可能。
3    、采用先进的光电触发技术    (    光纤通讯    )    ,使高低压电气隔离,提高了抗干扰能力。
4    、BOD    晶闸管保护技术,快速有效的保护晶闸管。
5    、高纯水冷却技术,使阀组得到快速的冷却,确保晶闸管可靠的工作及效率,与风冷技术相比
大大降低运行费用。
6    、由于采用国际领先技术,所以系统的兼容性好。与早期风冷技术    SVC    相比占地面积小。
三、工作基本原理:
      FC+TCR    型主要由三部分构成,    FC    滤波器、    TCR    晶闸管控制电抗器和控制保护系统。    FC    滤波器用于提供容性无功功率补偿及谐波滤波,    TCR    晶闸管控制电抗器用于平衡系统中由于负载的波动所产生的感性无功功率。通过调节晶闸管触发角的大小,控制流过电抗器的电流达到控制无功功率的目的。根据负荷无功功率的变化情况,改变电抗器的无功功率    (    感性无功功率    )    。即不管负载的无功功率如何变化,总要使二者之和为常数,这个常数等于电容器组发出的容性无功功率的数值,使取自电网的无功功率    为常数或为    0    ,即:    =    常数(或    0    ),最终使得电网的功率因数保持在设定值,电压几乎不波动,从而达到无功补偿的目的,以抑制负载波动所造成的系统电压波动和闪变。
四、    使用效益:
      电压是电能质量的主要指标之一,国家规定了电压偏移幅度的容许范围。电力系统电压的偏移在很大程度上取决于系统内无功功率的供求情况。目前我国电力系统无功功率的基本情况是供不应求,因此各地区电压普遍偏低,从而造成各种危害。晶闸管变流设备应用量猛增,从而谐波公害接踵而来,危及有关电工设备使其过负荷。电弧炉和轧机在工作周期中,会产生严重的无功冲击、电压闪变,功率因数下降等问题。
      TCR    型动态无功补偿装置    SVC    从根本上解决解决电力系统的电能质量问题,其使用效益表现在以下几个方面:
1    、增加了电力系统功率传输能力
  在负荷处安装    SVC    装置进行无功补偿后,负荷向系统吸取的无功功率显著减小,由系统供给负荷的总容量也相应减小,系统就可以把这些节余容量供电给其它新添负荷。因而在输电线路结构不变的情况下,提高了系统输送容量。
2    、减小线路能量损耗
  电力网运行时,电流通过电力网参数时,就会产生功率损耗和能量损耗,负荷的有功
