一产品简介：

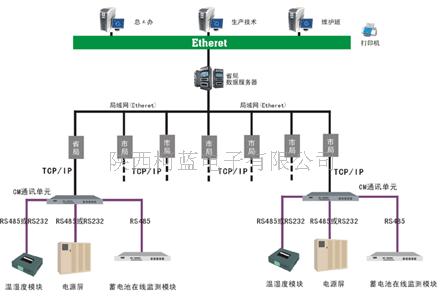

        本系统主要由蓄电池在线监测模块﹑温湿度模块、CM通讯单元、服务器和电源在线监测系统软件组成。蓄电池在线监测系统、温湿度模块、电源屏通过  RS485总线将数据上传给CM通讯单元，CM通讯单元将数据处理并打成TCP包通过局域网上传给省局系统专用数据服务器，服务器收到数据后进行处理并保存、显示等，另外服务器通过其内置的WEB颁布功能将数据通过网页的形式颁布出去，这样网络内的电脑只要访问这个网页就可以查看各站点的信息。本方案基于最新的数据库及WEB颁布技术，采用B/S结构，适合于局域网内设备的网络在线实时监测。
二、产品特点：
  （1）、蓄电池在线监测模块：由DCM采集单元、LM内阻单元、通讯单元组成。DCM采集单元：  每个单元采集40节蓄电池，带温度接口、电流接口；单元与单元之间RS485通讯，单元可任意扩展，采用先进电子高速、高精度采集技术。产品外形尺寸：19英寸，1U。  LM内阻单元：内置恒流电路，采用大功率进口IGBT模块，具故障自诊断功能，通过RS485与主机或通讯单元通讯，具有多重保护功能，测试安全、准确。产品外形尺寸：19英寸，1U。通讯单元：控制及数据处理，智能协议转换将RS485转TCP/IP接入局域网。
（2）、温湿度模块：采集温度、湿度参数。
（3）、电源屏信息上传：由电源系统自带的监控单元通过RS485或RS232将数据发送到CM通讯单元，通讯单元进行数据处理及协议转换解析送数据服务器。
三、产品优势（行业领先的单体蓄电池在线内阻、电压测试技术）：
3.1内阻参数来预测电池的性能是蓄电池测试领域一次重大的技术变革
        当前电源用户对蓄电池的性能评估一般都采用整组电池核对性放电和蓄电池单体电压巡检,不可否认核对性放电是一种验证电池性能最可靠的方法,但是大多数电池用户认为进行这种类型的测试是工作既复杂又费钱费力。
由于浮充状态下的电压并不能真正反映蓄电池内在健康状况（如下实例)。通过测量电池的内阻来确定电池的状
态被证明是非常可靠的方法，因此蓄电池内阻测试已成为核对性放电测试的廉价补充或替代手段,蓄电池维护中
必备的，也是快捷有效的维护方法之一。  通过内阻参数来预测电池的性能在蓄电池测试领域也是一次重大的技
术变革。
  3.2直流内阻在线测试技术
        蓄电池在线监测系统采用直流内阻在线测试技术（柯蓝电子拥有的专利技术），此项技术包含了：在线测试
技术，特征点高速捕捉，多重保护及自检功能。因此完全有效地解决了在线、安全、准确测得蓄电池内阻存在的
技术难题。测试过程无须将充电机与蓄电池组断开，不影响直流系统正常运行，测试不受充电机纹波及外界环境
干扰，数据测量准确、稳定。
3.3高稳定、高精度电压采集技术
        电压检测采用16位并行A/D转换技术，无开关或继电器切换，实现了高速及高稳定采集，精度可达0.1%。采集
单元前后级采用了光电隔离，避免前端对后端电路的干扰，保证系统安全可靠。另外系统采用了先进方便的校准
技术，通过后台软件即可对每路电压采集电路进行自动校准，无需对硬件进行任何操作。
四、产品功能
5.1  在线检测每节蓄电池内阻，判断蓄电池优劣；
5.2  在线实时监测单体电池电压﹑总电压、电流﹑环境温度；
5.3  总电压、单体电压、温度超出报警值自动报警，阀值可设定；
5.4  实现远程在线集中管理，监测数据以图形和曲线多种形式显示，画面友好且方便查看。保存每次监测数据，
24小时可查询任意时刻数据；
5.5  支持核对性放电测试；可打印组压曲线和每节电池放电曲线。
5.6  具有专业分析管理软件，自动生成月报表并可打印。月报表显示每节电池在当月运行中电压变化情况和报警
记录，发生最高、最低运行事件；
5.7  自动分析判断蓄电池组测试结果，提示某序号蓄电池发生电压及内阻异常，建议需要某序号蓄电池实现电池
活化或建议需要某序号蓄电池及时更换；
5.8  系统可扩展性强，如后续添加蓄电池组监测均可方便加入统一管理。
