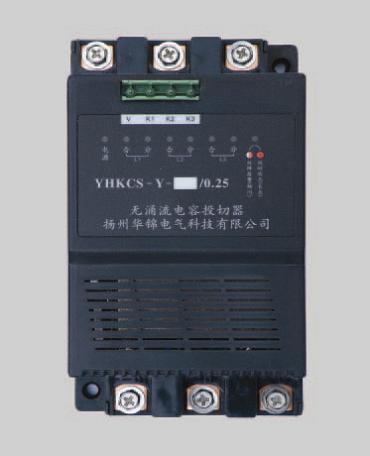

YHK-C电容投切复合开关
- 价 格：
面议 /
台
- 供 应 地：江苏省扬州市
- 发布公司：扬州华锦电气科技有限公司
- 产品型号：YHK-C
- 品 牌：华锦
- 发布日期：2011/7/11 15:42:33
- 联系人QQ：458616766
详细说明
一、 主要技术特点
YHK-C无涌流电容投切器是由双向大功率可控硅电压过零投入电容器，然后转接到专用继电器下运行，因而投入电容时无涌流，运行时不发热，分断时不产生高压、无火花，故障率低，是替代固态继电器和复合开关投切电容器的首选产品。
1、 过零投切：电容投切器的基本工作原理是将可控硅开关与磁保持继电器并接，实现电压过零导通和电流过零断开，使电容投切器在接通和断开的瞬间具有可控硅开关无涌流的优点，而在正常接通期间又具有物理开关无功耗的优点。其实现方法是：投入时在电压过零瞬间控制可控硅先导通，稳定后再将磁保持继电器吸合导通；而切除时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
2、 采用单片机控制投切并智能监控可控硅、磁保持继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；自诊断故障保护：系统自动监控可控硅、磁保持继电器的运行状态，若其出现故障，则拒绝闭合或自动退投断开；停电保护：接通后遇突然停电时，自动跳闸断开。
3、 无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由磁保持继电器吸合导通，而
继电器工作时不会产生谐波。
4、功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且
由于 磁保持继电器的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。 彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达到了节能 降耗的目的。
5、输入信号与电容投切器光电隔离：抗干扰能力强，工作安全可靠。
二、使用条件
1、海拔高度不超于2500米。
2、环境温度-25℃~+50℃。
3、空气湿度在40℃时不超过50%,20℃时不超过90%。
4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5、安装地点无剧烈震动。
6、使用环境的电压畸变率应不德超标。
三、技术参数
额定工作电压 380V,220V/AC±20% 电压畸变率≤5%
工作电源 220V 额定频率 50HZ±5
使用寿命 10万次 最大额定电流63A
控制容量 (三相≤30KVar:△型接法)(单相 ≤10KVar: Y形接法)
接触压降 ≤100mV 电路功耗 ≤1.5VA
响应时间 ≤1000ms 接点耐压 ≥1600V
外形尺寸 90mm×160mm×73mm 导通阻抗 ≤0.003Ω?
每次接通与关断间隔 ≥1秒 固定尺寸77mm×142mm
连续两次接通间隔 ≥100秒{注：当开关 接通电源或断开后再导通须延时100秒(内定)}
启动电压 直流 8-18V，输入阻抗：≥5.1K Ω
绝缘等级 ：在正常大气条件下，≥10M?
四、产品型号
1、产品分类
产品按电容器的补偿方式分为两类：
a. 三相共补型：电容器的连接方式为三角形接法；
b. 单相分补型：电容器的连接方式为星形接法
2、型号命名：YHK-C △/Ｙ - A/V
其中:YHK-C－表示 扬州华锦电容投切器；
△/Y表示补偿电容器接法－其中"△"表示补偿电容器为共补的三角形接法；
"Ｙ"－表示补偿电容器为分补的星形接法；
V 表示开关的额定电压；
A－表示开关的额定电流值。
