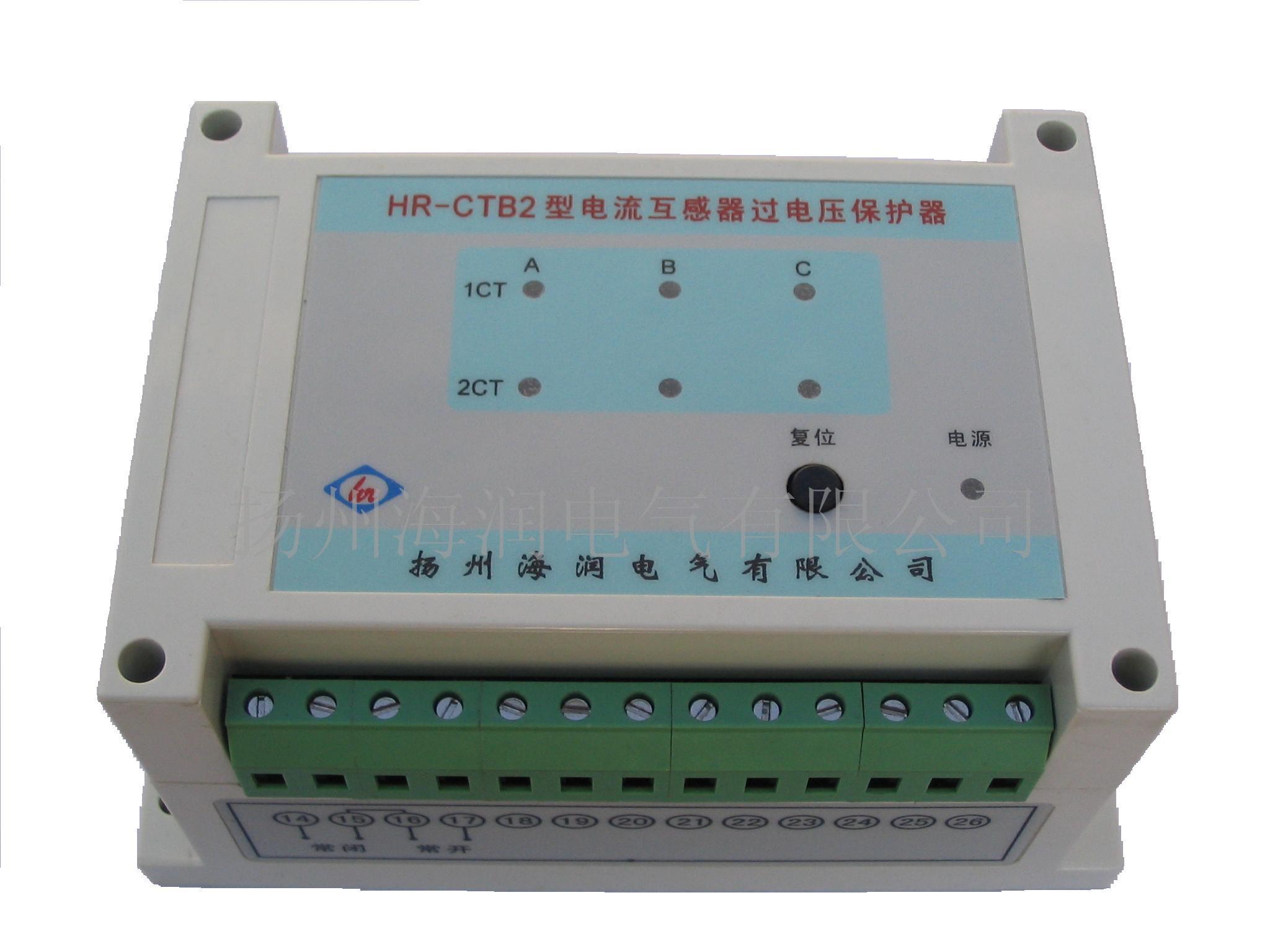

HR-CTB型电流互感器过电压保护器

一、产品概述：
            电流互感器（CT）在电力系统中，广泛应用于一次测量与控制。正常工作时，电流互感器二次侧输出电压很低。但在  运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏  甚至上万伏的过电压  。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。
            针对上述情况，我公司自行开发研制了HR-CTB系列电流互感器二次过电压保护器产品，使用该产品可以有效防止二次侧的异常过电压而引起的  事故。  HR-CTB系列电流互感器二次过电压保护器采用新型特种ZnO压敏电阻作为基本限压元件，配之以合理的内部控制电路来进行CT二次绕组过  电压保护及故障显示。保护器工作时并接于二次绕组两端，正常运行时CT二次绕组两端的电压很小，通常不超过20V，远小于保护器内部ZnO压  敏电阻的动作电压，成高阻状态，漏电流极小，对该回路保护动作值和表计准确度的影响可以忽略不计。但当二次绕组开路或一次回路流过异  常电流时，在CT  二次侧产生的过电压远远高于其正常运行电压，此时保护器内部限压释能元件瞬间进入导通状态，迅速动作限压，延时短路，  同时面板上显示故障的部位，并有无源信号输出。当故障排除、电路恢复原状后，保护器又重新投入正常工作运行。
            根据电力系统实际应用与需求，我公司生产的HR-CTB系列电流互感器二次过电压保护器可具有动作保持接点输出、自  动发光显示、自动闭锁差动保护、手动或自动复位以及具有多元灵活组合等特点，有底座固定式、导轨固定式等不同的安装方式可选，可以满  足各种类型及场合的CT保护需求。该产品设计先进，工作寿命长，可靠动作10万次以上；动作速度快，过载能力强（短时间超过5倍额定值）；  静态电流小，正常工作时流入保护器的电流小于5μA，不影响CT的正常工作及测量精度。
二、产品技术参数：

●  标称电压U1mA（直流1mA参考电压）：U1mA=800V  ，如有特殊需要可另商定。

●  环境温度：  ±40℃

●  残压比：  Cu=UA/U1mA＜1.7

●  非线性系数:  а=15~20

●  正常泄漏电流:  I20V<5UA

●  最大通流量  200A/s

●  脉冲响应速度:  50ns

●  导通限压时间:  15ms

●  降压维持时间:  Tj<1min

●  电压温度系数:  dy=－0.2%/℃

●  CT正常运行时产品寿命不低于20年,可动作10万次以上。

三、产品主要特性：

●  采集CT开路时二次侧产生的瞬间高电压信号，将CT二次侧瞬时短路,消除CT二次侧产生的过电压。

●动作时间快，小于0.02秒。

●  CT开路时能正确显示“开路”的组别及绕组的编号。

●正常运行时,对测量仪表、保护装置无任何影响,即输入电阻趋于无穷大,不产生分流作用。

●工频电压阀值高(230伏),抗干扰能力强,可避开电力一次系统短路电流对该装置的影响。当一次系统短路时，电流互感器二次侧将产生很大(短路)电流，由于二次侧具有恒定的负载阻抗,将在CT的副边产生较高的电压。

●灵敏度高,内部采用多级超β电路技术,进一步提高电路的灵敏度。

●采用多级电路隔离技术,保证电路的可靠工作。

●正确反映CT副边的工作状态,可直接与变电站综合自动化  配电自动化设备接口。

●根据现场CT副边数量,该保护装置的通道可任意扩展,并且通道间无相互干扰。

●不对其他设备产生辐射、干扰等负作用。

●功耗低;CT正常工作时Pw≤3W。

●保护装置的接点容量为7A。

●为非一次性使用设备，长期使用。
