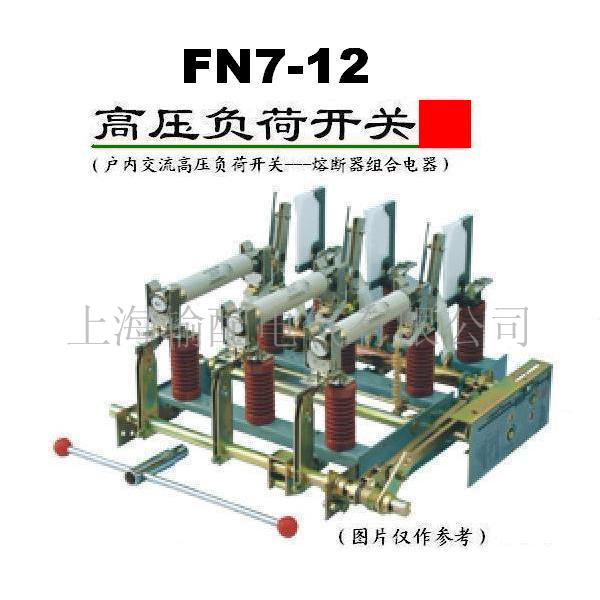

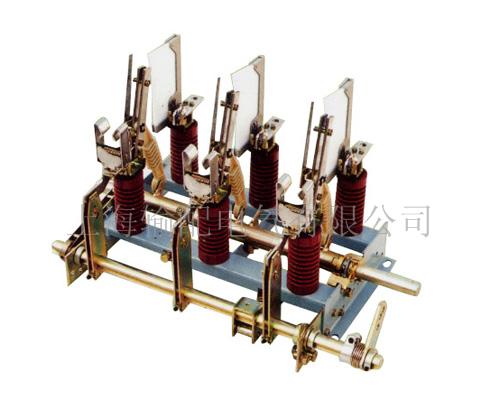

FN7-12型系列户内高压负荷开关及FN7-12R、 FN7-12R D/630A户内高压负荷开关—熔断器组合电器适用于交流10KV、12KV 50Hz的户内高压开关设备中。 负荷开关在正常电路条件下，可关合、承载和开断负载电流并具有关合短路电流及在规定时间承载短路电流的能力。负荷开关装有高压限流熔断器（带撞击器）构成负荷开关—熔断器组合电器，作为负载（如电力变压器）的过载、短路保护。当熔断器一相或多相熔断时，负荷开关—熔断器组合电器三相自动分闸。 负荷开关专用于墙上安装配CS8-5手动操作机构，作为接受和分配电能用。
名称 单位 负荷开关 组合电器
额定电压 kV 12 12
额定电流 A 200，400，630 200，400，630
熔断器额定电流 A 6.3-200
额定有功负荷开断电流、额定闭环开断电流 A 630
额定短时耐受电流（2S） kA 20
额定短路关合电流 kA 50
额定峰值耐受电流 kA 50
额定电缆充电开断电流 A 10
额定开断空载变压器 kVA 10-2500 10-2500
额定开断转移电流 A 1000
熔断器额定短路开断电流(预期值) kA 31.5
1min工频耐压（相间、对地/断口） kV 42/48 42/48
雷电冲击耐压（相间、对地/断口） kV 75/85 75/85
机械寿命 次 2000 2000
R-表示带有高压限流熔断器，D-表示带有接地开关。
订货须知：负荷开关型号，名称，数量，熔断器额定电流。手动操作机构左操或右操。墙上正装或柜内侧装。是否需电动脱扣。
熔断器的型号、额定电流：
型号：SDLAJ-12KV（XRNT1-12）
熔体电流(A)： (6.3、10、16、20、25、31.5、40、50、63、71、80、100、125、160、200)
FN7系列户内高压负荷开关及组合电器价目表
序号
型号规格
单位
出厂价
备注
1 FN7-12/630(400) 无
脱
扣
器 台 3680
2 FN7-12R/630(400) 台
3 FN7-12DSL/630(400) 台
4 FN7-12DXL/630(400) 台
5 FN7-12SLR/630(400) 台
6 FN7-12DXLR/630(400) 台
7 FN7-12RA/630(400) 带撞击脱扣器 台
8 FN7-12DSLRA/630(400) 台
9 FN7-12DXLRA/630(400) 台
备注：
1、以上价格含税价（含增值税17%）、含运费。质量三包，一年免费产品维修。
符号说明：
R：熔断器 DS：接地开关在进线端 L：联锁装置
RA：撞击式熔断器 DX：接地开关在出线端 F：电动分闸装置
2、负荷开关在柜内有正装和侧装两种形式，也可墙上安装，订货时说明。
3、加装电动分闸装置时，另加200元/套。
4、以上价格不含熔断器价格，高压熔断器额定参数及价格：
SDLAJ（XRNT、RN1、RN2）-12/6.3A、10A、16A、20A、25A、31.5A、40A 单价 元/支
SDLAJ（XRNT、RN1、RN2）-12/50A、63A、71A、80A、100A 单价 元/支
SDLAJ（XRNT、RN1、RN2）-12/125A 单价 元/支
XRNT（RN1、RN2）-12/160A 单价 元/支
XRNT（RN1、RN2）-12/200A 单价 元/支
上海输配电气有限公司专业生产输配电气及产业相关产品，产品广泛应用于农网电力、城网电力及国内外各行业电力建设工程、电力改造工程。
遵照温家宝总理指示：“要坚持高标准，坚持自主创新，坚持市场检验”,产品质量严格依照GB、IEC标准，依法组织生产输配电气及产业相关产品：
●箱式变电站(欧式、美式、预装式、矿用、风能)。
●高压开关柜(环网柜、中置柜)，配电柜，动力柜，电力计量柜，电容补偿装置，不锈钢配电箱
●电力变压器:干式变压器、油浸式变压器、隔爆型干式变压器
●电力计量箱：40.5KV及以下干式计量箱，油浸式计量箱
●电缆分接箱:
35KV电缆分接箱,35KV带开关电缆分接箱
12KV欧式电缆分接箱、美式电缆分接箱,带开关电缆分接箱
0.4KV低压电缆分接箱
●超高压电缆套管, 冷缩热缩电缆套管,电力金具
●母线槽，电缆桥架。
●穿墙套管,高压母线穿墙套管,高压绝缘套管,复合干式穿墙套管

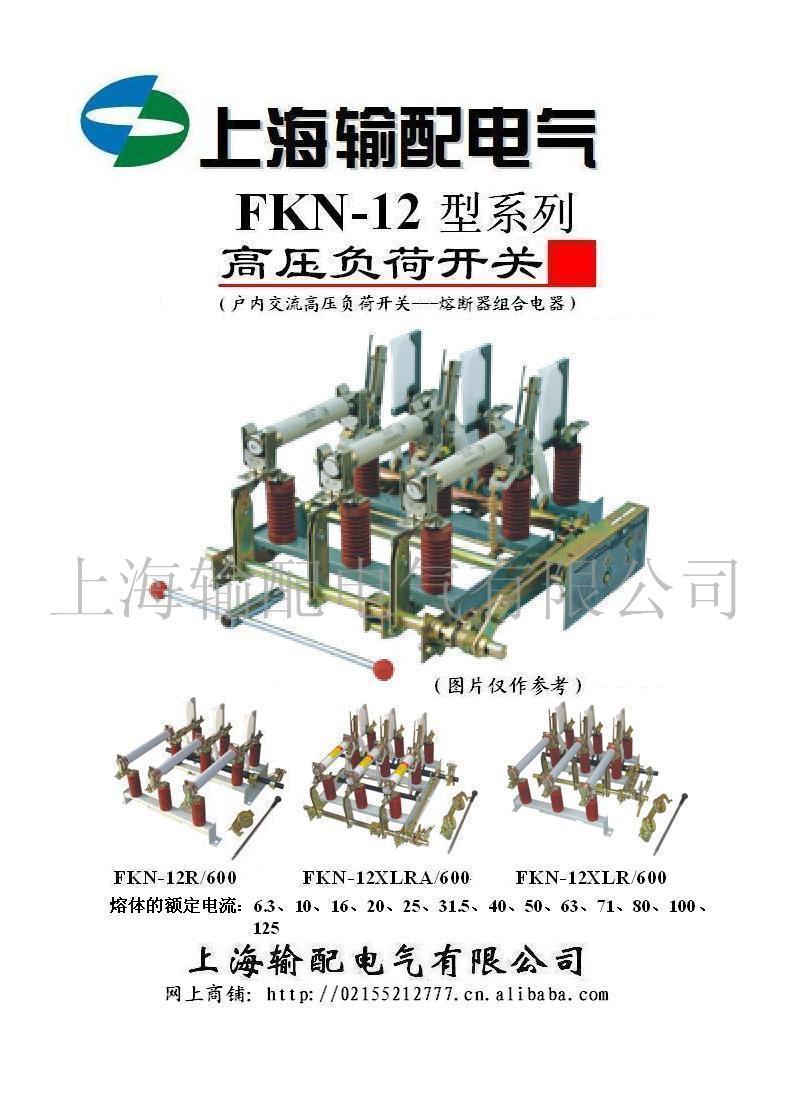

●高压负荷开关：FKN-12,FKRN-12,FKN-24,FKRN-24,FKN-35(40.5KV),FKRN-35(40.5KV)，FN2-10,FN3-10,FN5-12,FN7-12,FN12-12,
