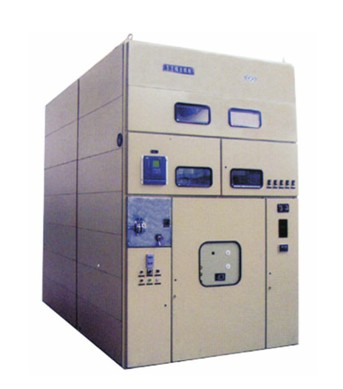

XGN17-40.5(Z)箱型固定式金属封闭开关设备
●概述
XGN17-40.5箱型固定式交流金属封闭开关设备（以下简称开关柜）
用于35KV三相交流50HZ系统中作为接受和分配电能之用的户内成套配电
设备。具有对电路控制保护和监测等功能。其母线系统为单母线带旁路母
线，并可派生出双母线结构。本开关柜符合国家标准GB3906《3-35kV
交流金属封闭开关设备》及IEQ298标准的要求，并且有一套完善的性能
可靠、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而
有效的达到两部提出的“五防”闭锁功能的要求。开关柜的主开关采用
ZN12-40.5真空断路器。隔离开关采用GN27-35旋转式系列产品。
●正常使用条件
1环境温度不高于+40℃，不低于-10℃；2  海拔高度不超过  000
米；3  空气相对湿度，日平均不大于95%，月平均不大于90%；4  地震烈
度不超过8度；5  周围空气不受腐蚀性，可燃性，水蒸气等明显污染；
注：超出上述正常使用条件时，用户可与制造厂协商解决。
●主要特点
1、主开关选用ZN  2-35型真空断路器，该开关采用引进西门子公司
技术制造，Cu-Cr合金触头材料，加工生产工艺独特，  开断电流能力强，截流值小，耐电腐蚀，电场分布均匀。由
于断路器可靠性能高，可以大大减少停电检修时间和次数。
2、开关设备为金属封闭箱式结构，柜体框架为型钢焊接，封板和门为钢板弯制；柜内分断路器室、母线室、
电缆室、仪表室，室与室之间均采用优质薄钢板隔开；
3、断路器位于断路器室的中央，其传动由杆和操作机构连接，母线室在柜体的后下部，继电器室在柜体的前
方上部，室内安装板可安装各种继电器；
4、所装配的一次元件包括真空断路器、电流互感器、熔断器、隔离开关等均可选用大爬距产品；
5、运行方案齐全，有单母线及单母线带旁路母线运行方式，能实现不间断供电，可满足全工况运行的要求；
6、该柜采用空气绝缘，其五防性能齐全，是当今固定式开关柜的首选柜型之一。
●主要技术参数
额定电压KV40.5
绝缘水平工频耐压(  min)KV95雷电冲击耐压(峰值)  85
额定电流A1250、1600、2000
额定短路开断电流(有效值)KA25,31.5
额定短路关合电流(峰值)KA63,80
额定动稳定电流KA63,80
4S热稳定电流KA25,31.5
机械寿命次10000
外壳防护等级　IP2X
操作方式　电磁式,弹簧储能式
外形尺寸(宽X深X高)mm1818X2960(3860)X3650
