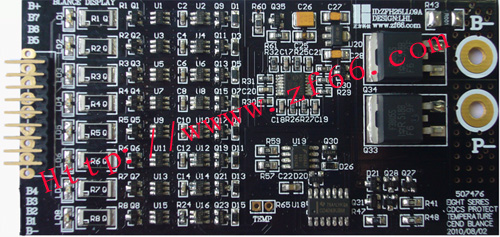

电动车专用保护板24V磷酸铁锂电池保护板
适用范围：感性负载，放电电流<10A,过流保护值  TYP.  25.0，充电电流<10A，电动车专用保护板。
一、特  点                                                                                应  用
■  高精度电压检测电路                                                      ■  八串磷酸铁锂可充电电池组
■  低静态功耗
■  低温度系数
■  全硬件保护设计，强抗干扰能力，高稳定性
■  三重电流检测，高速短路保护
■  >充电末端均衡并显示均衡状态

二、主要技术参数：
检测项目(+25℃)  3．2V电芯用
过放检测电压VDD  2.00±0.08Vv
过充检测电压Vco  3.90±0.025V
过流检测电压VIOV  0.25±0.03V
正常工作时自耗电流  TYP.  150.0μA
休眠状态时自耗电流  TYP.  10μA
均衡启动电压  TYP.  3.75V
均衡电流  TYP.  90mA
过流保护值  TYP.  25.0A
过流保护时间  TYP.  120mS
短路保护时间  TYP.  0.1mS
正常工作时导通内阻  TYP.  10.0mΩ
充电电压Vcharge  TYP.  29.2V
击穿电压  MAX.  40V
保护板尺寸  100.0mm*50.0mm*7.2mm

三、保护功能说明：
1、将锂电池与保护板按接线图连接
保护电路分别检测串联电池组中每只电池的电压和电流，控制电池组的充放电过程。电池组中每只电池的电压均在过充检测电压和过放检测电压之间，并且输出无短路现象时，MOS管导通，P+、P-输出电池组电压，允许电池组进行充放电操作；
2.电池组过放保护功能
串联电池组中的任意一只电池的电压下降到过放检测电压并且达到过放延时时间时，过放保护功能启动，切断放电MOS管，禁止电池组对外输出电流，保护电池组安全，电路板进入休眠状态，电路板消耗电流为休眠电流以下，进入休眠状态的电路只有在连接充电器后，并且电池电压超过过放恢复电压后才能恢复；
3、电池组过充保护功能
在对电池组充电过程中，当任何一节电池电压上升到电池过充检测电压，并且超过过充延时时间时，过充保护功能启动，切断充电MOS管，禁止对电池组充电，保护电池组安全，当电池组连接负载放电或者电池电压下降到过充恢复电压以下时，过充状态被恢复；
4、电池组短路保护功能
当电池组放电端口P+和P-发生短路时，保护电路会在短路保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复；
5、电池组过流保护功能
当电池组放电端口P+和P-发生过充电或放电电流现象时，保护电路会在过流保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复；
