远鹏厂家定制定向滑动球铰支座深化图纸_球铰支座

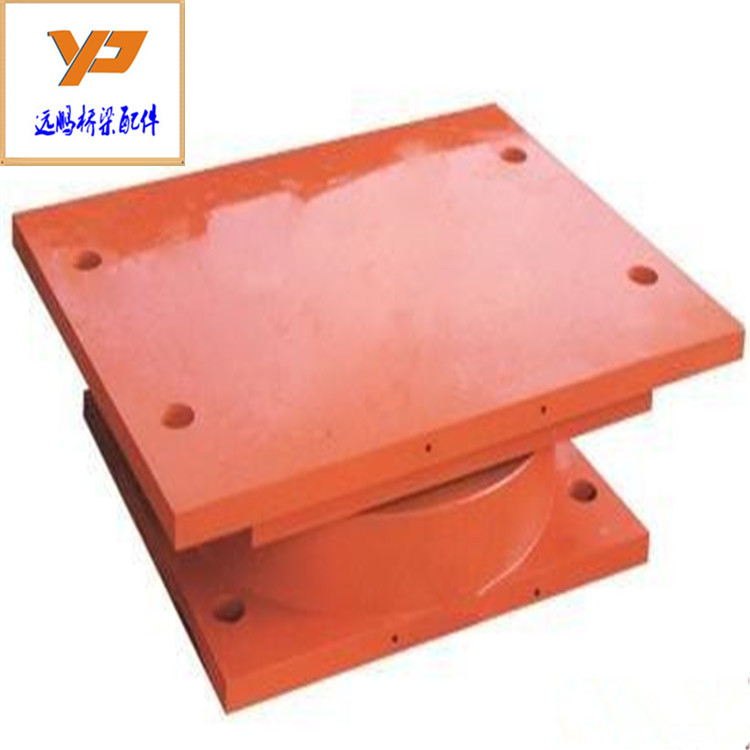

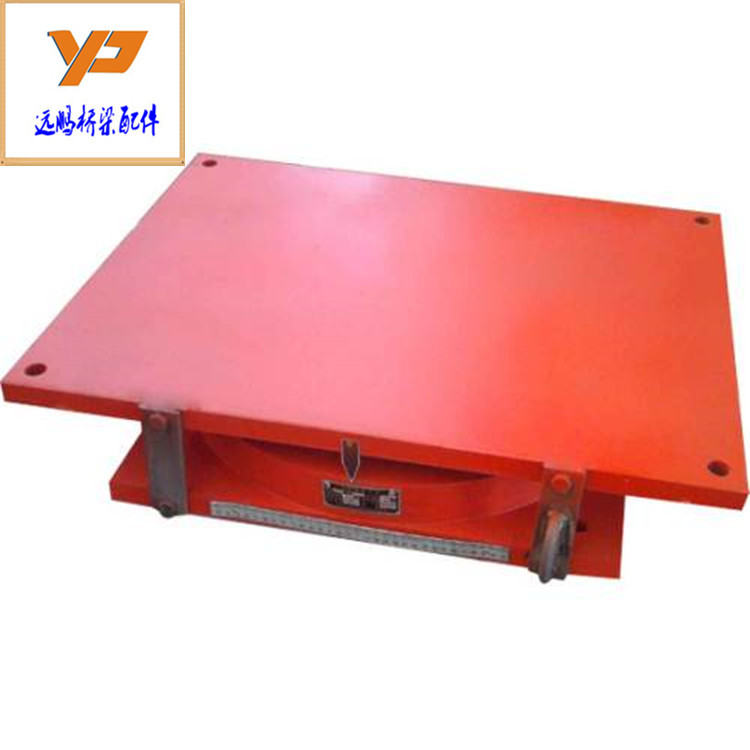

球铰支座（钢结构支座）（又名网架支座）分减振球型钢支座和抗震球型钢支座，亦称为万向转动球铰支座。

一、万向球铰支座

1、可承受竖向载荷； 2、具有抗竖向拉力的性能，保证竖向地震时上下结构不脱节； 3、具有抗水平力的性能，保证水平地震时结构不脱落； 4、可适应径向、环向的位移要求； 5、可适应任意方向的转角要求； 6、减震支座具有良好的减震性能； 7、支座通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀； 8、支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。二、支座技术参数 1、支座竖向承载力分为300KN~10000KN十四个级别； 2、支座的抗水平力为竖向承载力的20%； 3、支座抗竖向拉力： GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%； GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%； 4、设计转角为0.08rad（可根据用户要求另行设计） 5、支座的径向位移量±20mm-±50mm，环向位移量±60mm-±100mm；以上技术要求均可根据客户要求设计生产三、钢结构支认选用时应注意的事项： 1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。 2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。 3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
抗震球铰支座型系列抗震拉压支座包括固定支座、单向活动支座、双向活动支座三种型式,支座规格分为22个等级,支座竖向设计承载力、设计转角、摩擦系数均按相关标准要求设计。其水平承载力、竖直方向拔力及支座的整体强度均比普通支座有大幅度提高。该系列支座采用弹性减振元件,具有机理清晰明确、结构参数稳定、减振性能优良等特点。该系列支座适用于大跨度空间结构及大跨度梁板,尤其适用于高烈度地震区的工程结构。

远鹏厂家定制定向滑动球铰支座深化图纸
