Gtools TCP/COF辅助绘图与检验系统 布线设计软件
1.电路设计/绘图与图面编辑功能
2.质量与设计检验 (DRC) 功能
3.Netlist 检验与报表输出功能
4.他项辅助工具
5.双层(dual layer)设计 Netlist 输出模块

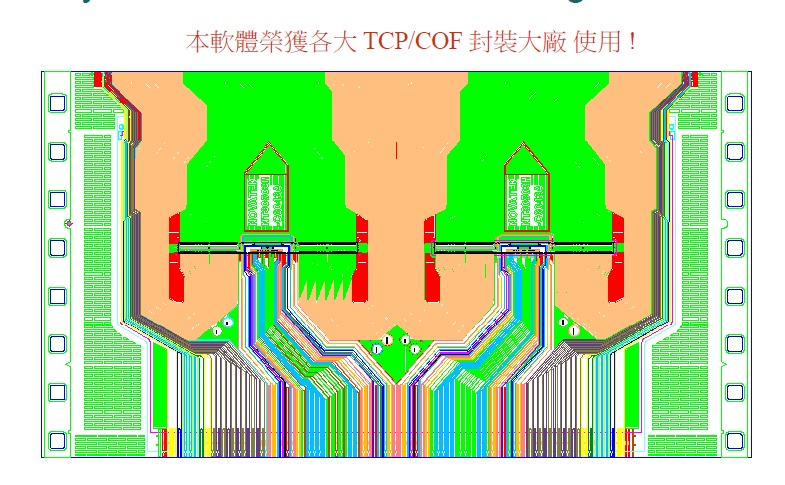

Gtools TCP/COF软件 辅助绘图与检验系统
1).Die/Bump 产生器 (产生 Die/Bump/No./Name/In-lead 等物件)
2).绘图设计--各种 Trace (电路)绘制功能 :

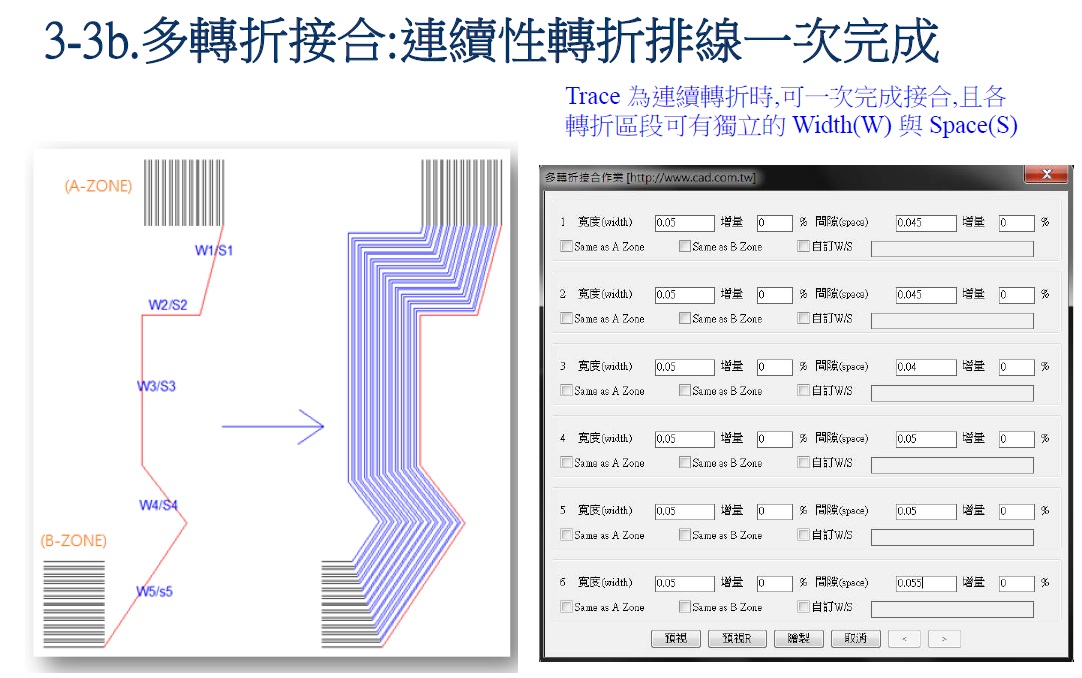

伞型布线/多转折接合/扁平电缆对接/扁平电缆末端接合
各种导角 R角处理…等
3). Inner Bump 接线设计功能
4). Trace(电路)的 width/ space批次调整功能
5).参数式TestPad产生器(计三种TestPad型式)
6). 空白区与铺铜与 Trace 截断封闭处理
7). 检测 Bump 与 Innerlead 的相关设计规则
8). Trace质量检验自动封闭接合 (Closed Polyline)
*.Trace open check / Trace 自身交叉 / Trace 转折小角度
9). 相关辅助设计工具:
*.文字编号处理 / *删除对象 /*实心对象转外框线… *.锁点群组设定 /*图层快速 On/Off 工具 /*细部放大…
10). 输出 Die/Bump/Trace/Outside lead 等相关数据
11). Trace 最小宽度/最大笔宽(内部)/最小间系(Space) 检测
12). 产生 Pin assignment 的讯号盒 (NetBox)
13). 斜 Pin 的图形设计与坐标输出
14). 产生 TestPad 的中心点 (point) 与输出
15). 对象 CTE 位移处理 (Innerlead / outlead / line / point )
16). width 对应相邻 space 批次检查
17). Pin Assignment 接线简图输出 NetList Report 功能
18).单层 Netlist 输出Report 与 Netlist Files 双档案比对功能
*.支持兼容于AutoCAD 2020以上*
